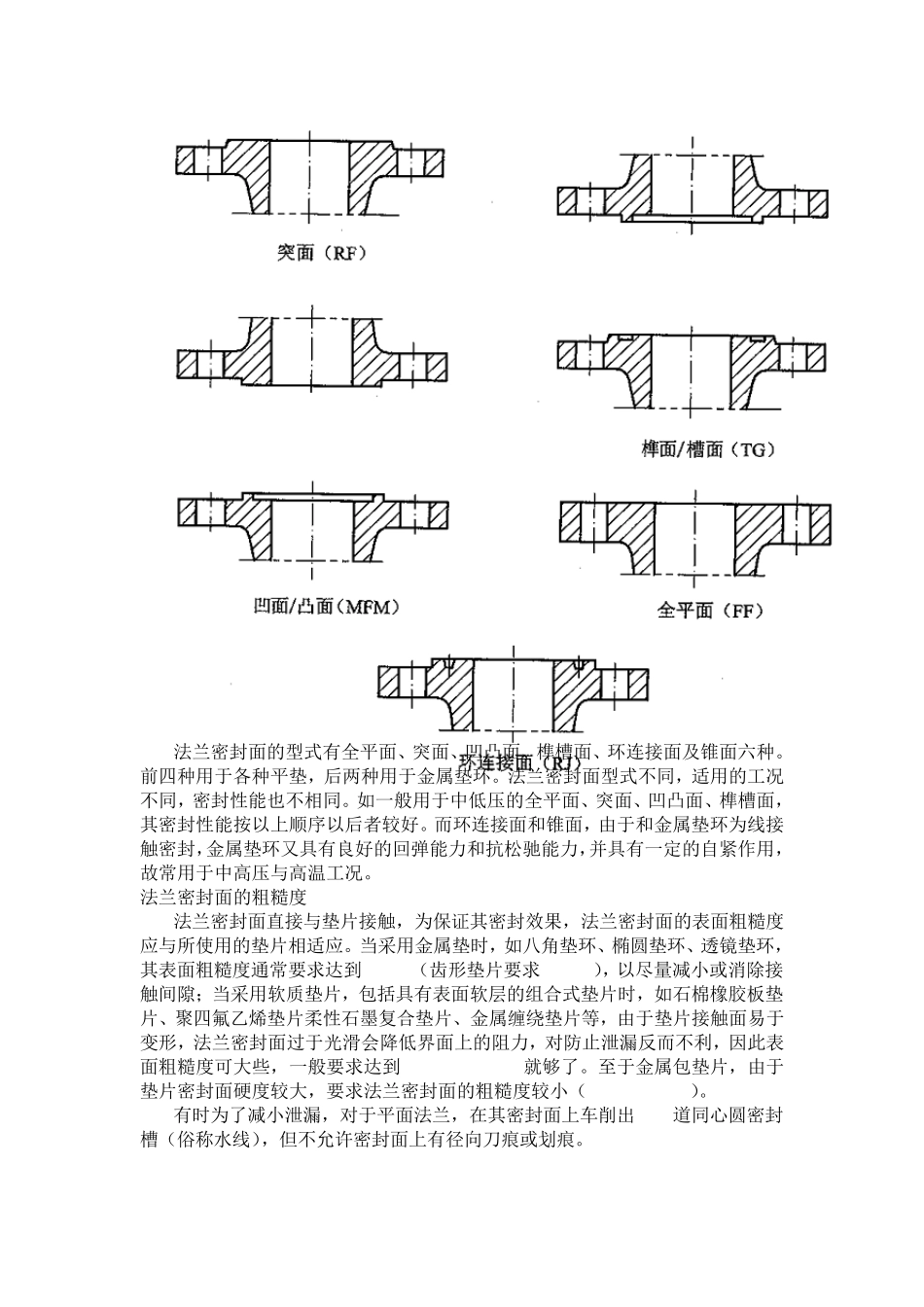

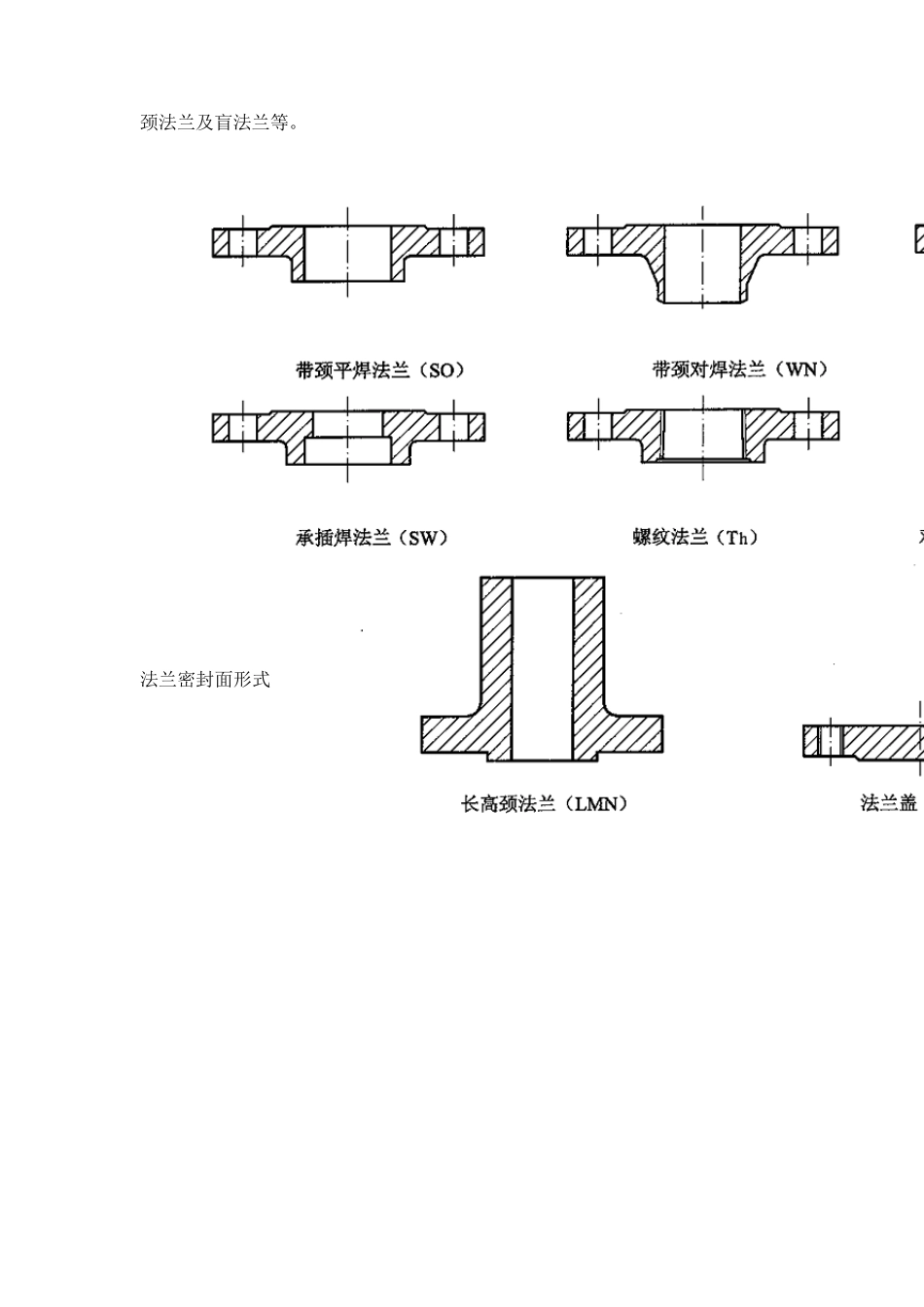

法兰,垫片,螺栓 管法兰及其垫片、紧固件统称为法兰接头。法兰接头是工程设计中使用极为普遍、涉及面非常广泛的一种零部件,是配管设计、管件阀门中必不可少的零件,而且也是设备、设备零部件(如人孔、视镜、液面计等)中必备的构件。 一、法兰简述 法兰标准体系: 国际上管法兰标准主要有两个体系,即以德国 DIN(包括原苏联)为代表的欧洲管法兰体系(PN系列)和以美国 ANSI(美国国家标准协会)管法兰为代表的美洲管法兰体系(CLASS系列)。两个体系的管法兰连接尺寸完全不同,无法互配。两个体系的管法兰以压力等级来区分最为合适,即欧洲体系为 0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、25.0、32.0、40.0MPa, 美洲体系为 1.0、2.0、5.0、11.0、15.0、26.0、42.0MPa。 除此之外,还有日本 JIS 管法兰,在国际上影响较小。 我装置法兰执行标准以美表为主。 材质:锻钢、WCB 碳钢、不锈钢、316L、316、304L、304、321、铬钼钢、铬钼钒钢、钼二钛、衬胶、衬氟材质。 种类:带颈平焊法兰(只需单面焊,压力低)、带颈对焊法兰、整体法兰(一般与阀门等焊接为一整体)、环松套法兰(压力低,腐蚀性强)、承插法兰、长高颈法兰及盲法兰等。 法兰密封面形式 法兰密封面的型式有全平面、突面、凹凸面、榫槽面、环连接面及锥面六种。前四种用于各种平垫,后两种用于金属垫环。法兰密封面型式不同,适用的工况不同,密封性能也不相同。如一般用于中低压的全平面、突面、凹凸面、榫槽面,其密封性能按以上顺序以后者较好。而环连接面和锥面,由于和金属垫环为线接触密封,金属垫环又具有良好的回弹能力和抗松驰能力,并具有一定的自紧作用,故常用于中高压与高温工况。 法兰密封面的粗糙度 法兰密封面直接与垫片接触,为保证其密封效果,法兰密封面的表面粗糙度应与所使用的垫片相适应。当采用金属垫时,如八角垫环、椭圆垫环、透镜垫环,其表面粗糙度通常要求达到 Ra0.4(齿形垫片要求 Ra0.8),以尽量减小或消除接触间隙;当采用软质垫片,包括具有表面软层的组合式垫片时,如石棉橡胶板垫片、聚四氟乙烯垫片柔性石墨复合垫片、金属缠绕垫片等,由于垫片接触面易于变形,法兰密封面过于光滑会降低界面上的阻力,对防止泄漏反而不利,因此表面粗糙度可大些,一般要求达到 Ra12.5~Ra6.3就够了。至于金属包垫片,由于垫片密封面硬度较大,要求法兰密封面的粗糙度较小(Ra1.6~Ra0.8)。 有时为了减小泄漏,对于平面法兰,在其...
