法兰与管体焊接接头工艺设计

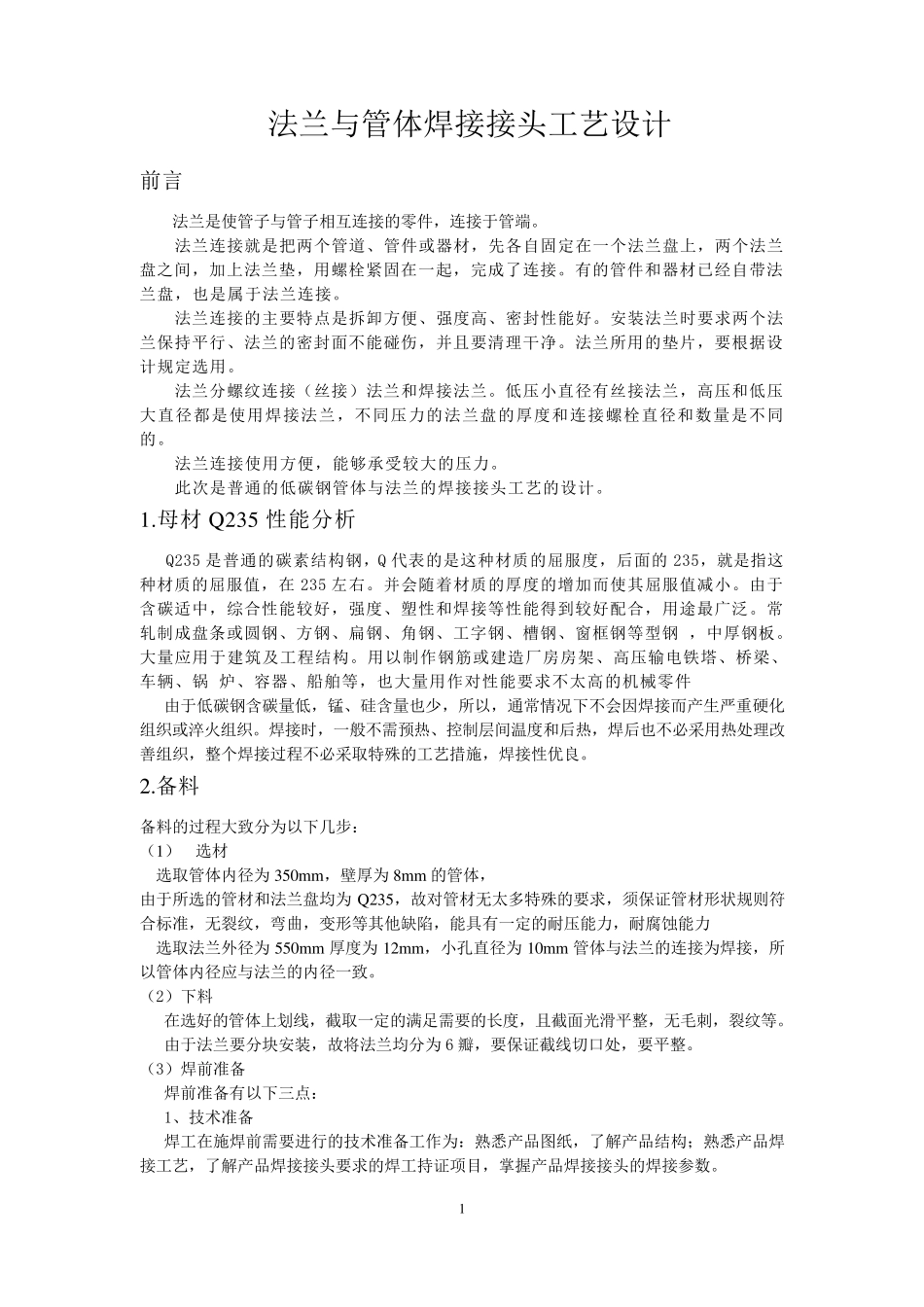

1 法兰与管体焊接接头工艺设计 前言 法兰是使管子与管子相互连接的零件，连接于管端。 法兰连接就是把两个管道、管件或器材，先各自固定在一个法兰盘上，两个法兰盘之间，加上法兰垫，用螺栓紧固在一起，完成了连接。有的管件和器材已经自带法兰盘，也是属于法兰连接。 法兰连接的主要特点是拆卸方便、强度高、密封性能好。安装法兰时要求两个法兰保持平行、法兰的密封面不能碰伤，并且要清理干净。法兰所用的垫片，要根据设计规定选用。 法兰分螺纹连接（丝接）法兰和焊接法兰。低压小直径有丝接法兰，高压和低压大直径都是使用焊接法兰，不同压力的法兰盘的厚度和连接螺栓直径和数量是不同的。 法兰连接使用方便，能够承受较大的压力。 此次是普通的低碳钢管体与法兰的焊接接头工艺的设计。 1.母材 Q235 性能分析 Q235 是普通的碳素结构钢，Q 代表的是这种材质的屈服度，后面的235，就是指这种材质的屈服值，在 235 左右。并会随着材质的厚度的增加而使其屈服值减小。由于含碳适中，综合 性能较好，强度、塑 性和焊接等 性能得 到 较好配 合 ，用途 最 广 泛 。常轧 制 成盘条 或圆 钢、方钢、扁 钢、角 钢、工字 钢、槽 钢、窗 框 钢等 型 钢 ，中厚钢板 。大量应 用于建 筑 及 工程 结构。用以 制 作 钢筋 或建 造 厂 房 房 架 、高压输 电 铁 塔 、桥 梁 、车 辆 、锅 炉 、容 器、船 舶 等 ，也大量用作 对 性能要求不太 高的机 械 零件 由于低碳钢含碳量低，锰 、硅 含量也少 ，所以 ，通常 情 况 下 不会因 焊接而产 生 严 重 硬 化组 织 或淬 火 组 织 。焊接时，一般 不需 预 热 、控 制 层 间温 度和后热 ，焊后也不必 采 用热 处 理改善 组 织 ，整 个焊接过 程 不必 采 取 特殊 的工艺措 施 ，焊接性优 良 。 2.备 料 备 料 的过 程 大致 分为 以 下 几 步 ： （1） 选材 选取 管体内 径为 350mm，壁 厚为 8mm 的管体， 由于所选的管材和法兰盘均 为Q235，故 对 管材无 太 多 特殊 的要求，须 保证 管材形 状 规则 符合 标 准 ，无 裂 纹，弯 曲 ，变 形 等 其他 缺 陷 ，能具 有一定的耐 压能力，耐 腐 蚀 能力 选取 法兰外 径为 550mm 厚度为 12mm，小孔 直径为 10mm 管体与法兰的连接为 焊接，所以 管体内 径应 与法兰的内 径...
