法兰安装方法

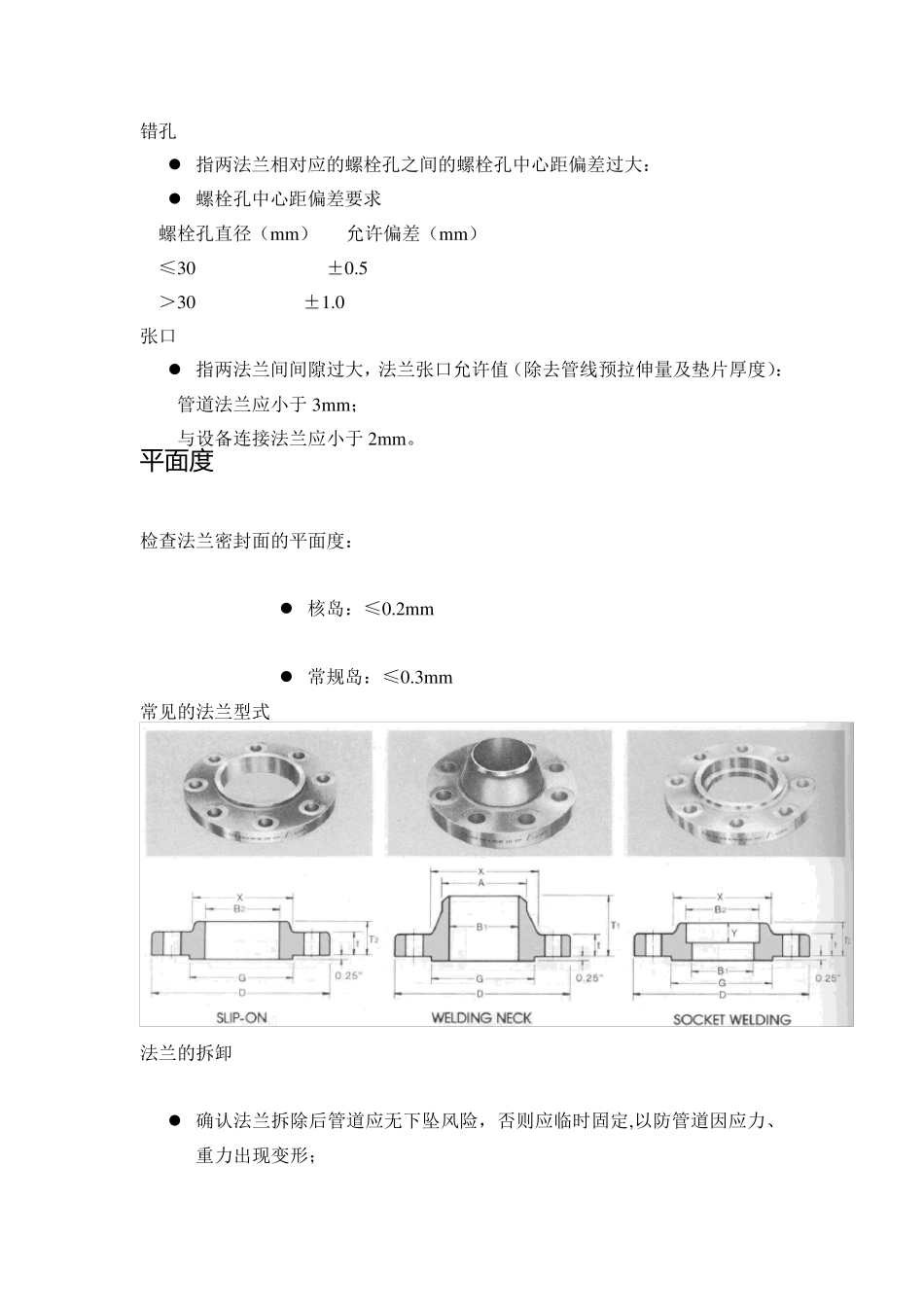

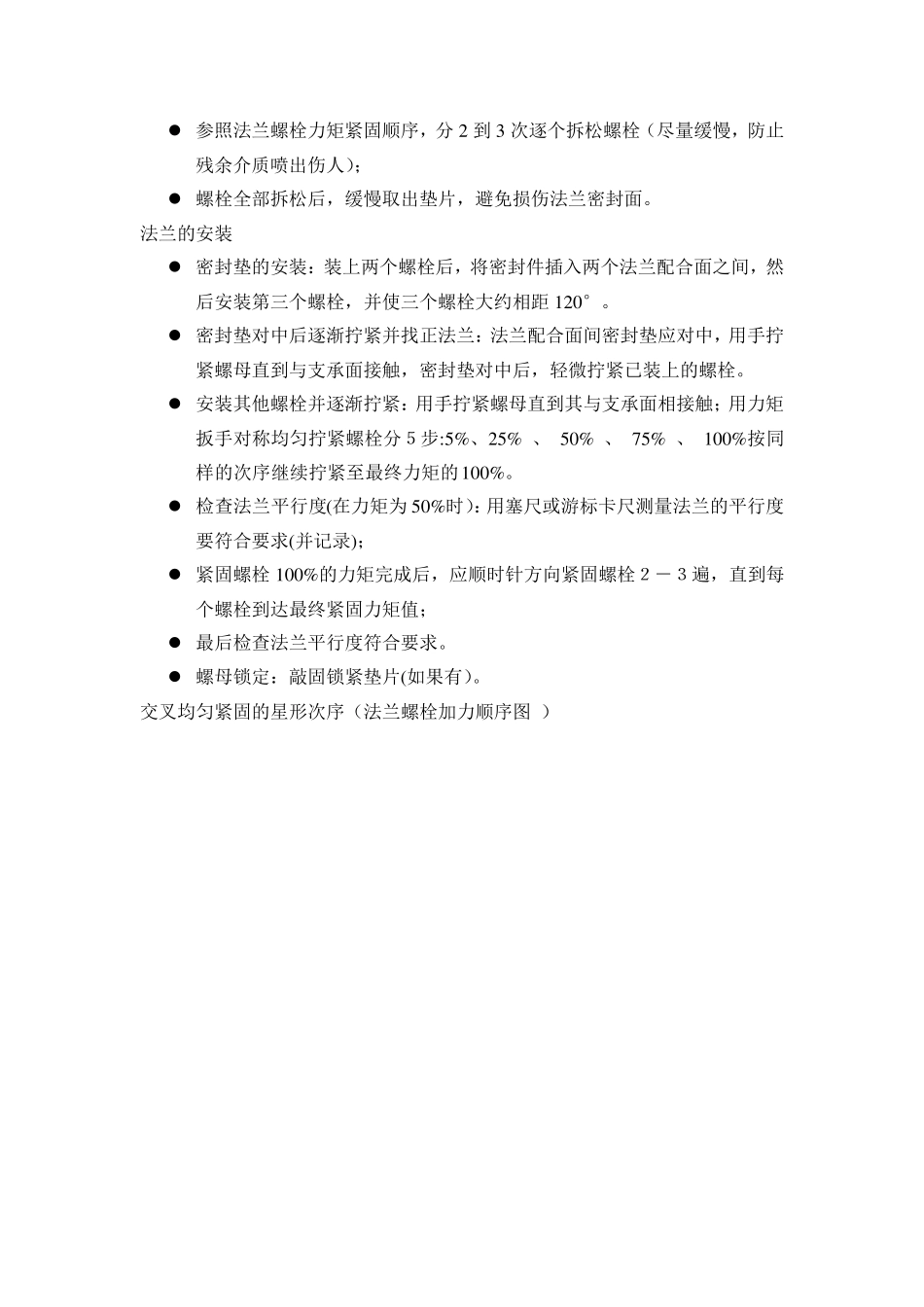

法 兰安装 平 行 度  按90°间隔测量两法兰面 4 个点处间隙，最大值和最小值之差。  允许最大偏差：(在保证法兰同心度的前提下) 安装前检查法兰平行度（ CI ≤0.7mm， NI ≤0.20 或 0.35mm）. 安装后检查法兰平行度 (NI—Helicoflex HN208 密封垫≤ 0.20mm；LATTY GRAF 密封垫≤ 0.35mm CI 金属垫/与设备连接法兰≤ 0.35mm；CI 非金属垫≤ 0.70mm)。 同心度 • 指两法兰不同心，在螺栓孔直径及螺栓直径符合标准的情况下，以不用其他工具将螺栓自由的穿入两法兰螺栓孔为合格。 错孔  指两法兰相对应的螺栓孔之间的螺栓孔中心距偏差过大：  螺栓孔中心距偏差要求 螺栓孔直径（m m ） 允许偏差（m m ） ≤30 ±0.5 ＞30 ±1.0 张口  指两法兰间间隙过大，法兰张口允许值（除去管线预拉伸量及垫片厚度）： 管道法兰应小于 3m m ； 与设备连接法兰应小于 2m m 。 平面度 检查法兰密封面的平面度：  核岛：≤0.2m m  常规岛：≤0.3m m 常见的法兰型式 法兰的拆卸  确认法兰拆除后管道应无下坠风险，否则应临时固定,以防管道因应力、重力出现变形；  参照法兰螺栓力矩紧固顺序，分2 到3 次逐个拆松螺栓（尽量缓慢，防止残余介质喷出伤人）；  螺栓全部拆松后，缓慢取出垫片，避免损伤法兰密封面。 法兰的安装  密封垫的安装：装上两个螺栓后，将密封件插入两个法兰配合面之间，然后安装第三个螺栓，并使三个螺栓大约相距120°。  密封垫对中后逐渐拧紧并找正法兰：法兰配合面间密封垫应对中，用手拧紧螺母直到与支承面接触，密封垫对中后，轻微拧紧已装上的螺栓。  安装其他螺栓并逐渐拧紧：用手拧紧螺母直到其与支承面相接触；用力矩扳手对称均匀拧紧螺栓分５步:5%、25% 、 50% 、 75% 、 100%按同样的次序继续拧紧至最终力矩的100%。  检查法兰平行度(在力矩为 50%时）：用塞尺或游标卡尺测量法兰的平行度要符合要求(并记录)；  紧固螺栓100%的力矩完成后，应顺时针方向紧固螺栓２－３遍，直到每个螺栓到达最终紧固力矩值；  最后检查法兰平行度符合要求。  螺母锁定：敲固锁紧垫片(如果有）。 交叉均匀紧固的星形次序（法兰螺栓加力顺序图 ） 法兰安装时注意事项  法兰密封面：密封面要清理干净, 无径向划痕、严重锈蚀、变形等缺陷。(禁止用螺丝刀清理法兰密封面）  法兰安装质量的检查：平行度、...
