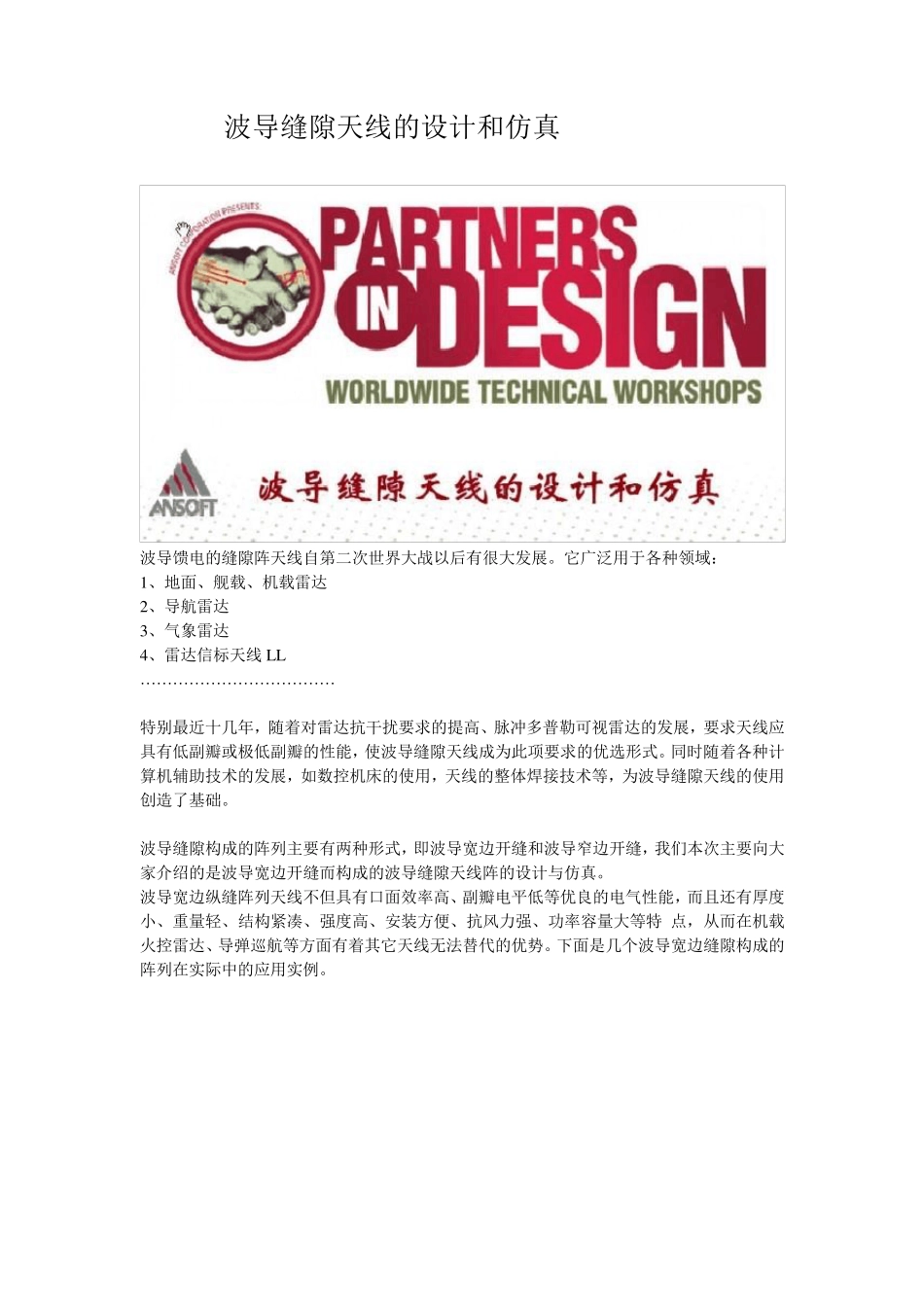

波导缝隙天线的设计和仿真

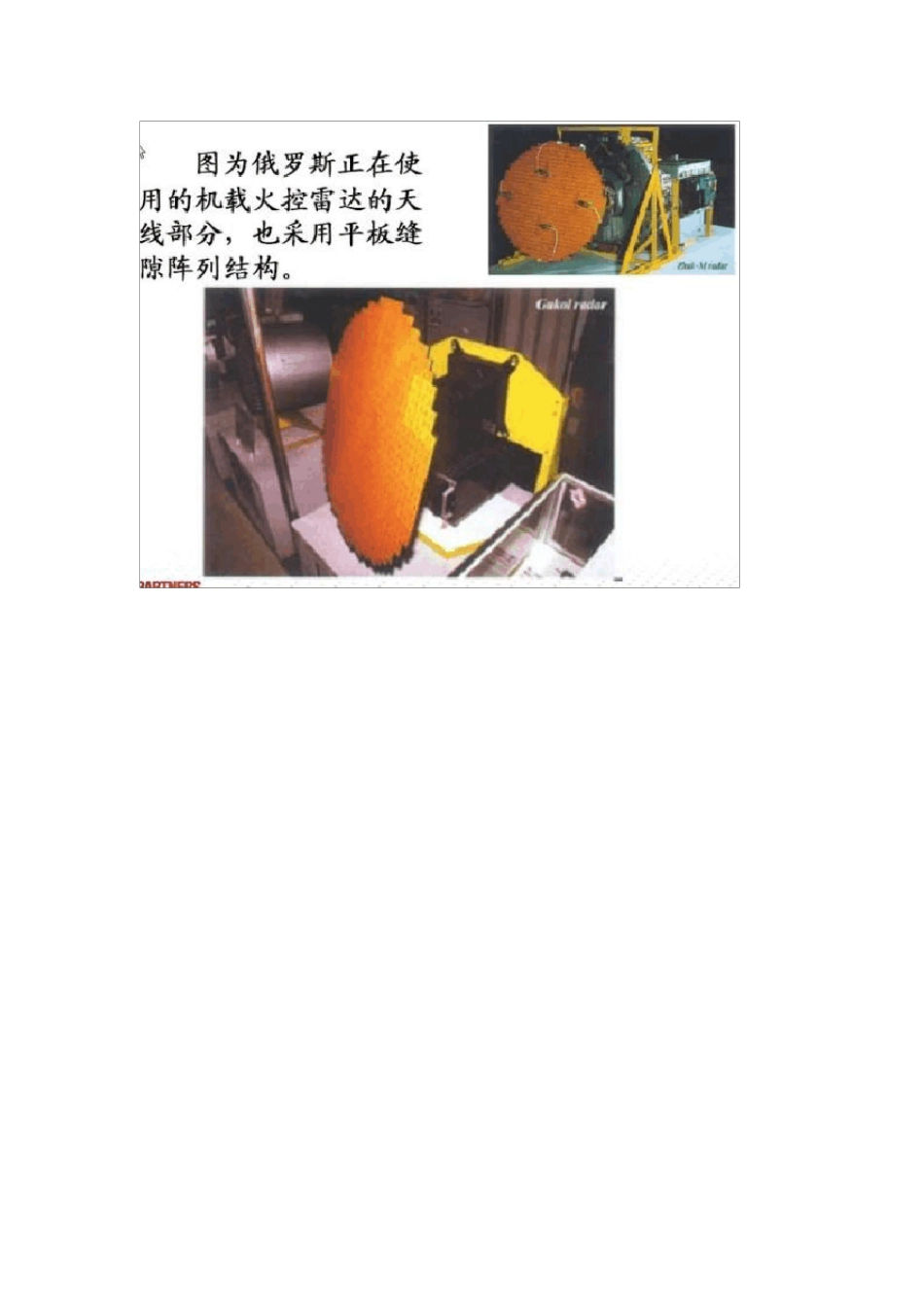

波导缝隙天线的设计和仿真 波导馈电的缝隙阵天线自第二次世界大战以后有很大发展。它广泛用于各种领域： 1、地面、舰载、机载雷达 2、导航雷达 3、气象雷达 4、雷达信标天线LL ……………………………… 特别最近十几年，随着对雷达抗干扰要求的提高、脉冲多普勒可视雷达的发展，要求天线应具有低副瓣或极低副瓣的性能，使波导缝隙天线成为此项要求的优选形式。同时随着各种计算机辅助技术的发展，如数控机床的使用，天线的整体焊接技术等，为波导缝隙天线的使用创造了基础。 波导缝隙构成的阵列主要有两种形式，即波导宽边开缝和波导窄边开缝，我们本次主要向大家介绍的是波导宽边开缝而构成的波导缝隙天线阵的设计与仿真。 波导宽边纵缝阵列天线不但具有口面效率高、副瓣电平低等优良的电气性能，而且还有厚度小、重量轻、结构紧凑、强度高、安装方便、抗风 力 强、功 率容 量大等特 点 ，从 而在 机载火 控雷达、导弹 巡 航等方面有着其 它天线无 法 替 代 的优势 。下 面是几个 波导宽边缝隙构成的阵列在 实 际 中 的应用实 例 。 主要讨论的内容： 1.波导缝隙天线的设计基础理论 2.波导缝隙行波线阵天线的设计和仿真 3.波导缝隙驻波线、面阵天线的设计和仿真 4.波导缝隙天线的Ansoft HFSS 的实例设计和仿真 （一）波导缝隙阵天线设计的基础理论 本章中您主要的目标是： 1.熟悉波导缝隙天线的基本概念。 2.了解波导缝隙的基本等效电路。 3.理解波导缝隙天线的基本电参数和缝隙阵列的构成。 4.知道波导缝隙天线的基本设计过程。 把一根波导放在自由空间，在波导输入端输入信号，波导终端接匹配负载。如果在波导宽边或窄边上切割一个窄的缝隙，此缝隙切断波导壁上的传导电流，在缝隙上 将产生电场，且对波导内壁电流产生扰动，并从波导内耦合部分电磁能量向自由空间辐射。随着缝隙切割在波导壁的位置不同，形成不同的缝隙形式。若缝隙的几何尺寸、其在波导上的位置以及在波导中传送能量确定，则缝隙辐射能量的幅度及相位就确定了。一般在工程应用中，只要提到波导缝隙的设计，就会想到缝隙的等效电路。根据波导缝隙的等效电路形式，将波导缝隙可分为并联缝隙和串联缝隙。 波导缝隙的等效阻抗（导纳） 自1940 年以来，许多学者对缝隙天线理论和试验进行了大量的工作。在波导缝隙的等效阻抗（导纳）理论分析工作上首推斯蒂文生（A.F.Stev enson）所取得的出色成果。随后奥里纳、易宏跃、宋夫...
