波轮洗衣机主关零部件原理及检修方法4

波轮洗衣机主关零部件原理及检修方法4_第1页
1/7
波轮洗衣机主关零部件原理及检修方法4_第2页
2/7
波轮洗衣机主关零部件原理及检修方法4_第3页
3/7

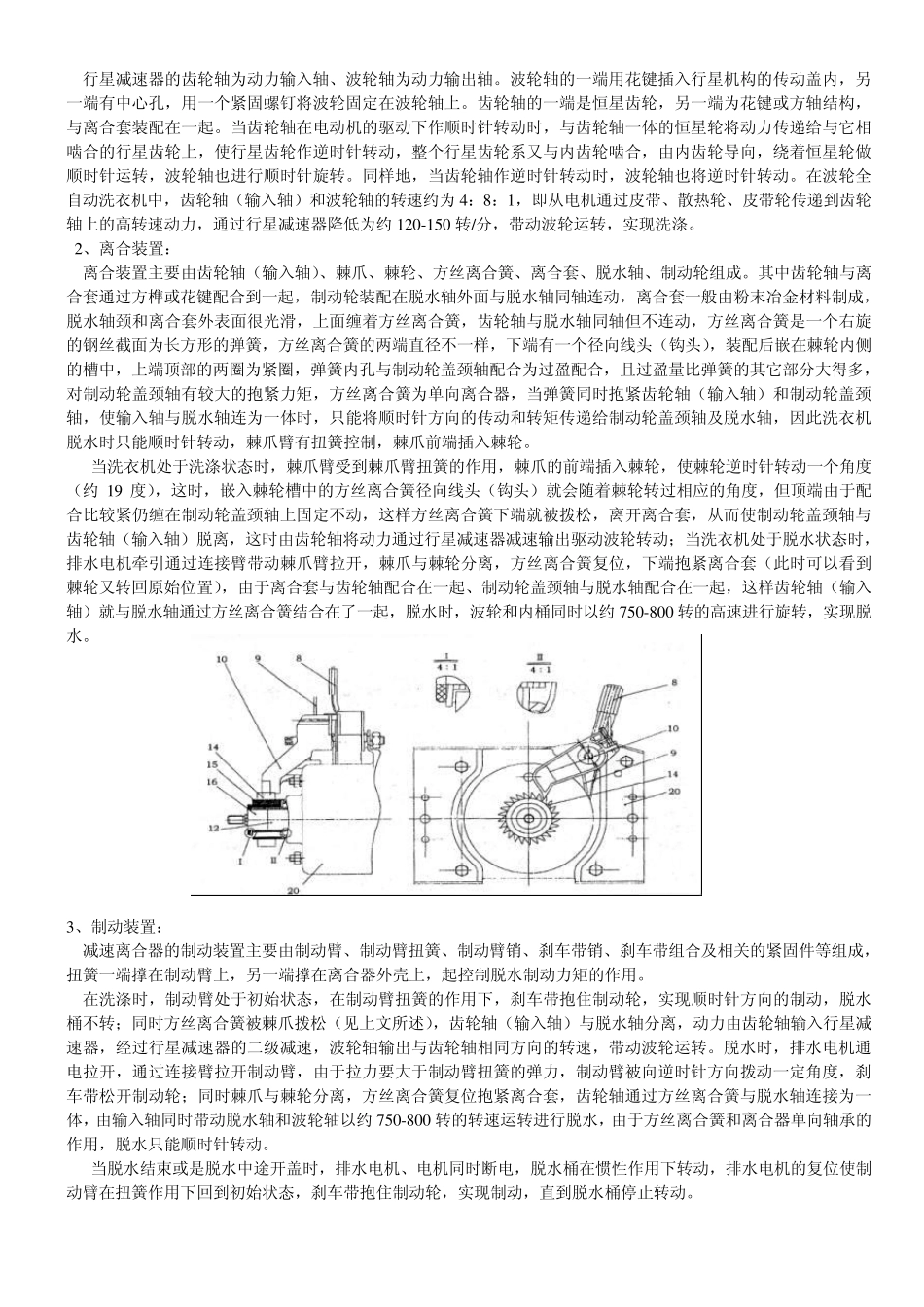

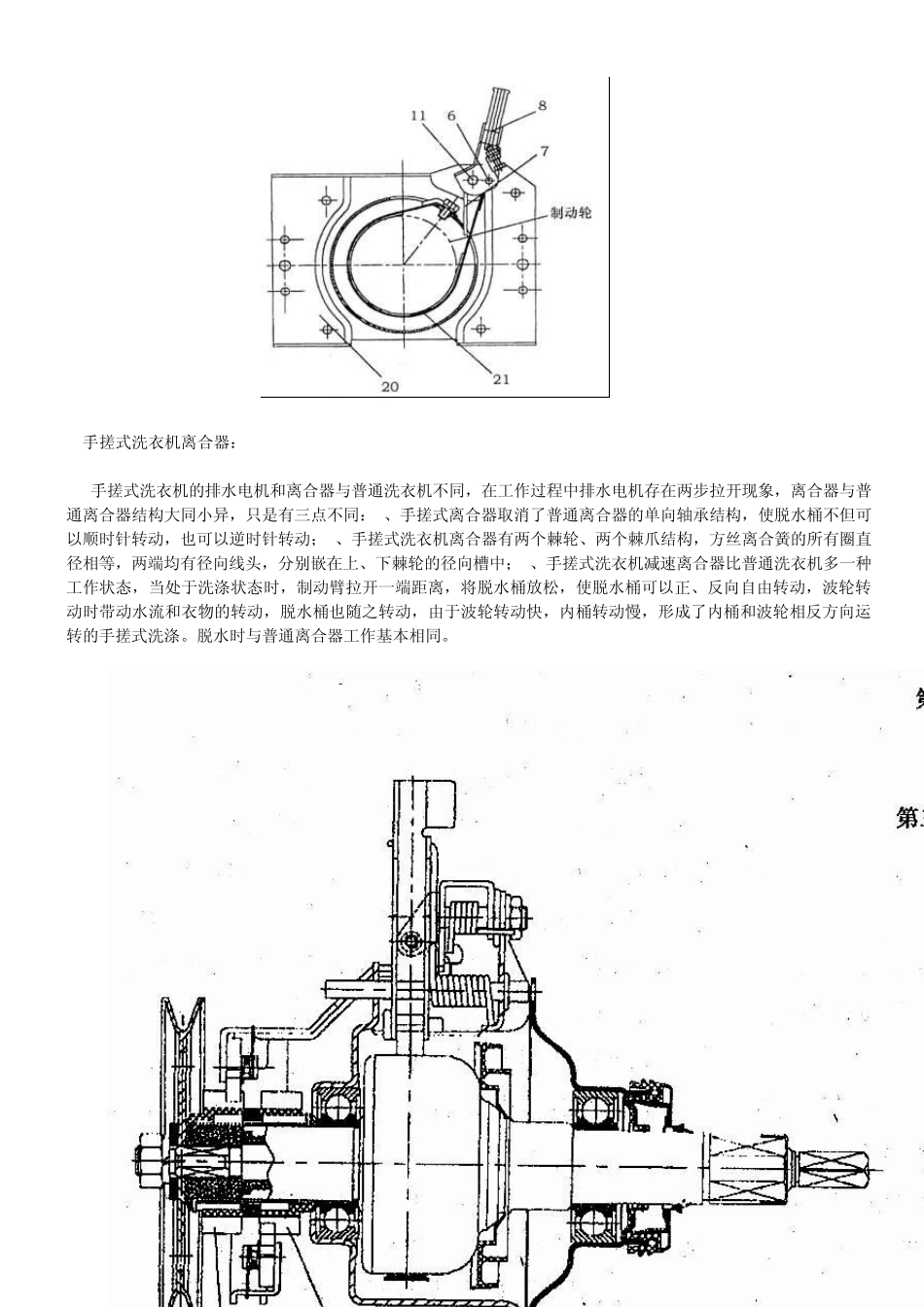

1 .1 0 减速离合器的结构原理及常见问题检修 在波轮全自动洗衣机中,减速离合器是关键的部件,洗衣机的正反向洗涤运转和脱水运转,主要是由减速离合器来实现的,减速离合器的主要作用为:洗涤时,减速离合器为波轮提供低速运转的动力;脱水时,减速离合器为内桶提供高速运转脱水的动力。 波轮洗衣机减速离合器根据结构以及实现的功能不同,可以分为普通型离合器、普通型减速离合器、手搓式减速离合器、同心洗电机离合器部件和双动力减速离合器。普通型离合器只起离合作用,没有减速作用,用于早期生产的XQM15-A、XQM15-B 等洗、漂自动的小小神童洗衣机,现已经不再生产,目前洗衣机主要使用的是后三种减速离合器,分别用于普通型全自动洗衣机、手搓式全自动洗衣机和双动力全自动洗衣机。 普通型减速离合器: 普通型减速离合器主要由行星减速器、离合装置、制动装置三部分组成。具体装配结构见下图所示: 1、行星减速器: 行星减速器在减速离合器中起到将电动机通过皮带、散热轮、皮带轮传递到洗涤输入轴(齿轮轴)上的高转速动力转换成较低转速,供给波轮运转。主要由齿轮轴、恒星齿轮、内齿轮、4 个行星齿轮、传动盖、波轮轴组成。行星齿轮的4 个齿轮轴都嵌套在传动盖上。行星减速器的装配结构如下: 行星减速器的齿轮轴为动力输入轴、波轮轴为动力输出轴。波轮轴的一端用花键插入行星机构的传动盖内,另一端有中心孔,用一个紧固螺钉将波轮固定在波轮轴上。齿轮轴的一端是恒星齿轮,另一端为花键或方轴结构,与离合套装配在一起。当齿轮轴在电动机的驱动下作顺时针转动时,与齿轮轴一体的恒星轮将动力传递给与它相啮合的行星齿轮上,使行星齿轮作逆时针转动,整个行星齿轮系又与内齿轮啮合,由内齿轮导向,绕着恒星轮做顺时针运转,波轮轴也进行顺时针旋转。同样地,当齿轮轴作逆时针转动时,波轮轴也将逆时针转动。在波轮全自动洗衣机中,齿轮轴(输入轴)和波轮轴的转速约为4 :8 :1 ,即从电机通过皮带、散热轮、皮带轮传递到齿轮轴上的高转速动力,通过行星减速器降低为约 1 2 0 -1 5 0 转/分,带动波轮运转,实现洗涤。 2 、离合装置: 离合装置主要由齿轮轴(输入轴)、棘爪、棘轮、方丝离合簧、离合套、脱水轴、制动轮组成。其中齿轮轴与离合套通过方榫或花键配合到一起,制动轮装配在脱水轴外面与脱水轴同轴连动,离合套一般由粉末冶金材料制成,脱水轴颈和离合套外表面很光滑,上面缠着方丝离合簧,齿轮轴与...
