泥浆护壁回转钻孔灌注桩施工工艺标准

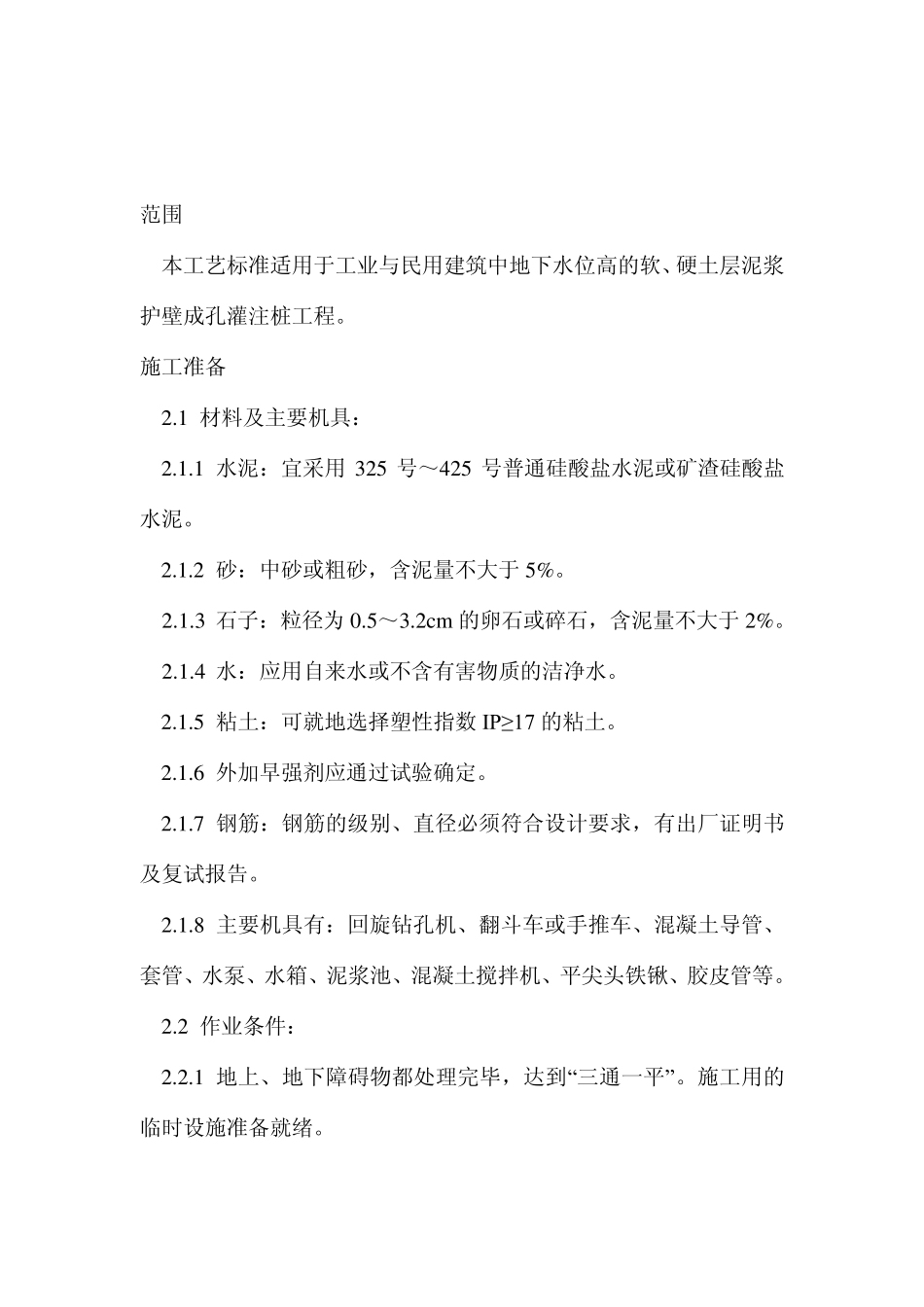

泥浆护壁回转钻孔灌注桩施工工艺标准_第1页
1/31

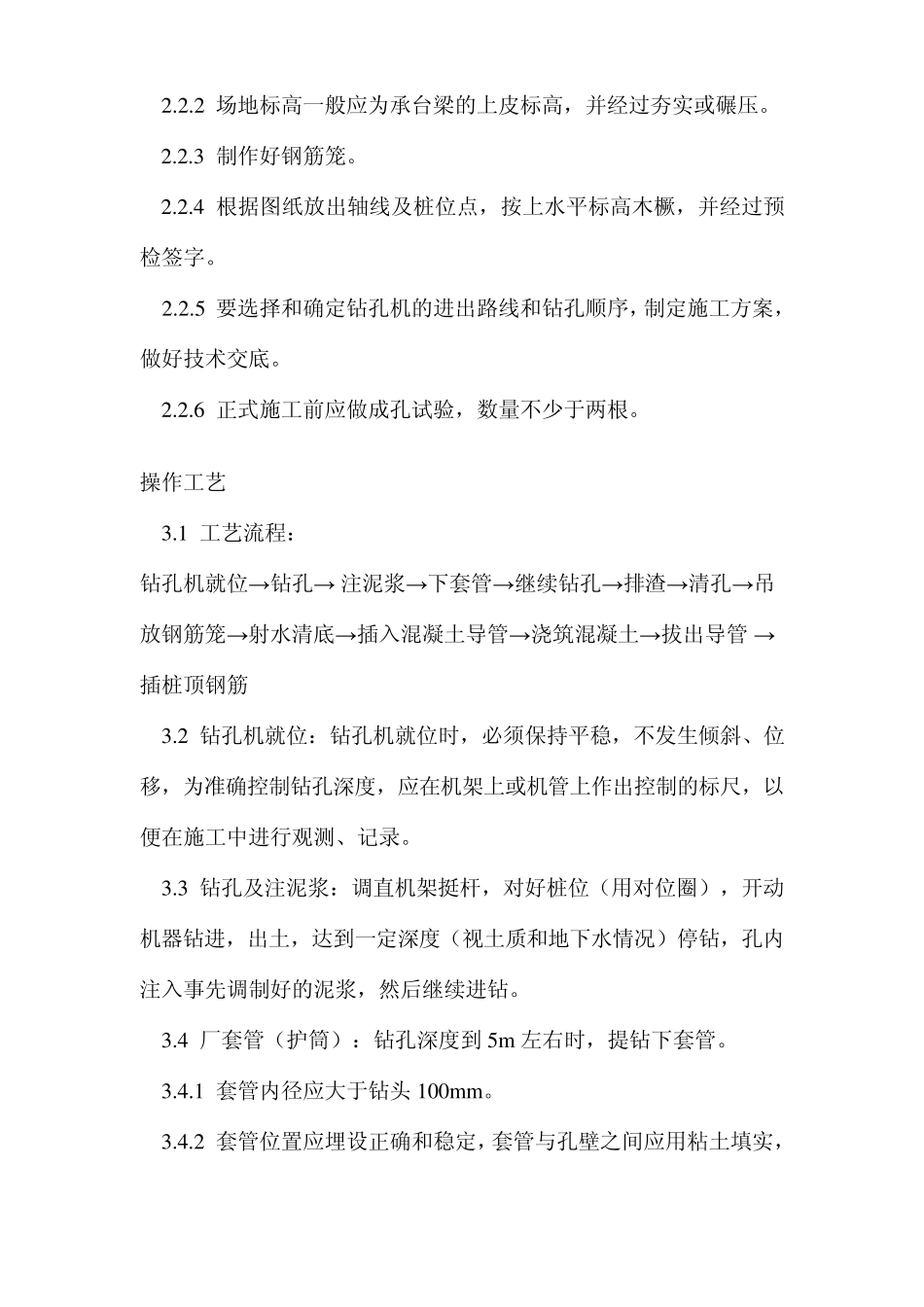

泥浆护壁回转钻孔灌注桩施工工艺标准_第2页
2/31

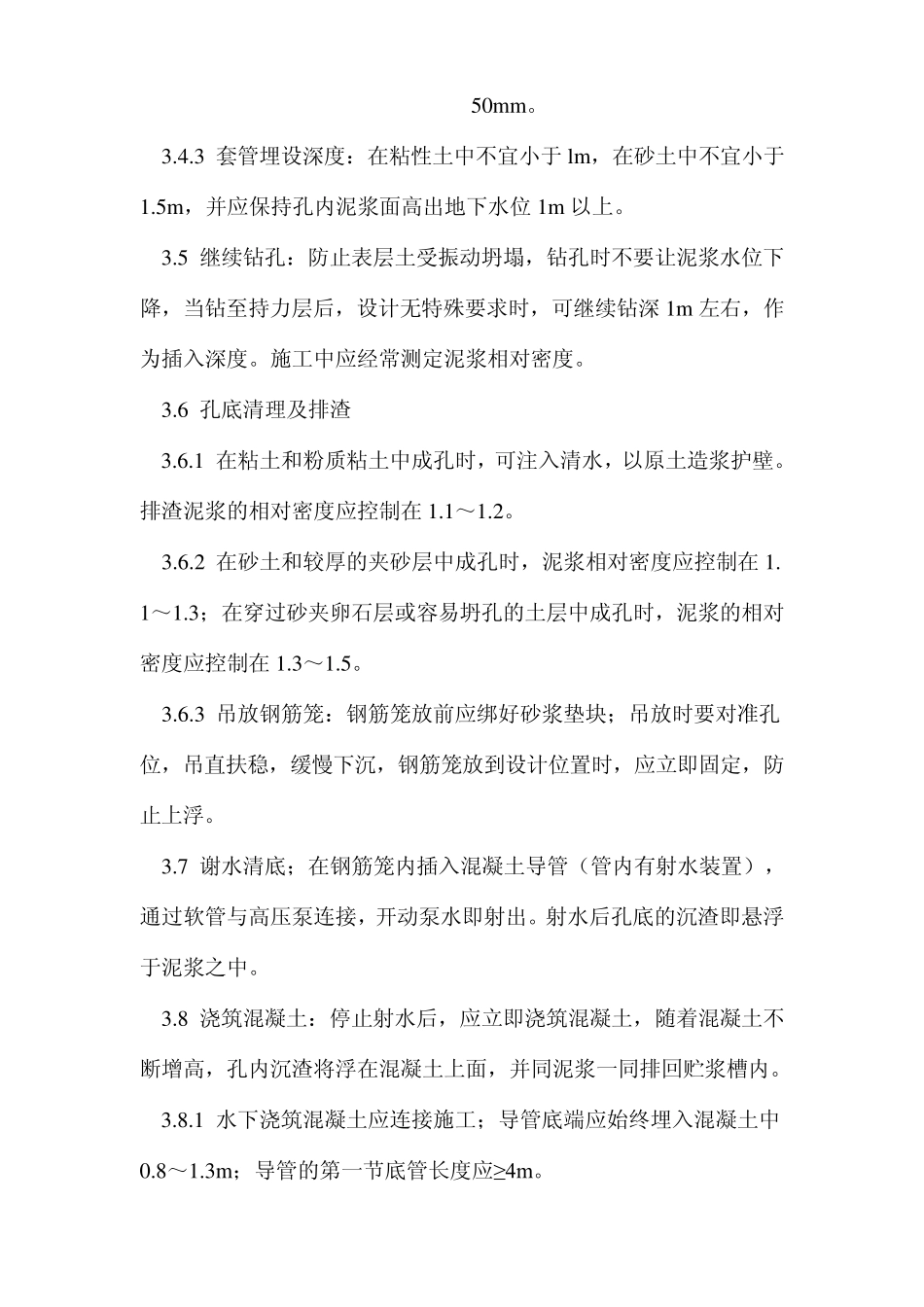

泥浆护壁回转钻孔灌注桩施工工艺标准_第3页
3/31
范围 本工艺标准适用于工业与民用建筑中地下水位高的软、硬土层泥浆护壁成孔灌注桩工程。 施工准备 2.1 材料及主要机具: 2.1.1 水泥:宜采用325 号~425 号普通硅酸盐水泥或矿渣硅酸盐水泥。 2.1.2 砂:中砂或粗砂,含泥量不大于5%。 2.1.3 石子:粒径为 0.5~3.2cm 的卵石或碎石,含泥量不大于2%。 2.1.4 水:应用自来水或不含有害物质的洁净水。 2.1.5 粘土:可就地选择塑性指数 IP≥17 的粘土。 2.1.6 外加早强剂应通过试验确定。 2.1.7 钢筋:钢筋的级别、直径必须符合设计要求,有出厂证明书及复试报告。 2.1.8 主要机具有:回旋钻孔机、翻斗车或手推车、混凝土导管、套管、水泵、水箱、泥浆池、混凝土搅拌机、平尖头铁锹、胶皮管等。 2.2 作业条件: 2.2.1 地上、地下障碍物都处理完毕,达到“三通一平”。施工用的临时设施准备就绪。 2.2.2 场地标高一般应为承台梁的上皮标高,并经过夯实或碾压。 2.2.3 制作好钢筋笼。 2.2.4 根据图纸放出轴线及桩位点,按上水平标高木橛,并经过预检签字。 2.2.5 要选择和确定钻孔机的进出路线和钻孔顺序,制定施工方案,做好技术交底。 2.2.6 正式施工前应做成孔试验,数量不少于两根。 操作工艺 3.1 工艺流程: 钻孔机就位→钻孔→ 注泥浆→下套管→继续钻孔→排渣→清孔→吊放钢筋笼→射水清底→插入混凝土导管→浇筑混凝土→拔出导管 →插桩顶钢筋 3.2 钻孔机就位:钻孔机就位时,必须保持平稳,不发生倾斜、位移,为准确控制钻孔深度,应在机架上或机管上作出控制的标尺,以便在施工中进行观测、记录。 3.3 钻孔及注泥浆:调直机架挺杆,对好桩位(用对位圈),开动机器钻进,出土,达到一定深度(视土质和地下水情况)停钻,孔内注入事先调制好的泥浆,然后继续进钻。 3.4 厂套管(护筒):钻孔深度到 5m 左右时,提钻下套管。 3.4.1 套管内径应大于钻头 100m m 。 3.4.2 套管位置应埋设正确和稳定,套管与孔壁之间应用粘土填实,50m m 。 3.4.3 套管埋设深度:在粘性土中不宜小于 lm ,在砂土中不宜小于1.5m ,并应保持孔内泥浆面高出地下水位 1m 以上。 3.5 继续钻孔:防止表层土受振动坍塌,钻孔时不要让泥浆水位下降,当钻至持力层后,设计无特殊要求时,可继续钻深 1m 左右,作为插入深度。施工中应经常测定泥浆相对密度。 3.6 孔底清理及排渣 3.6.1 在粘土和粉质粘土中成孔时,可注入清水,以原土造浆护壁。...
