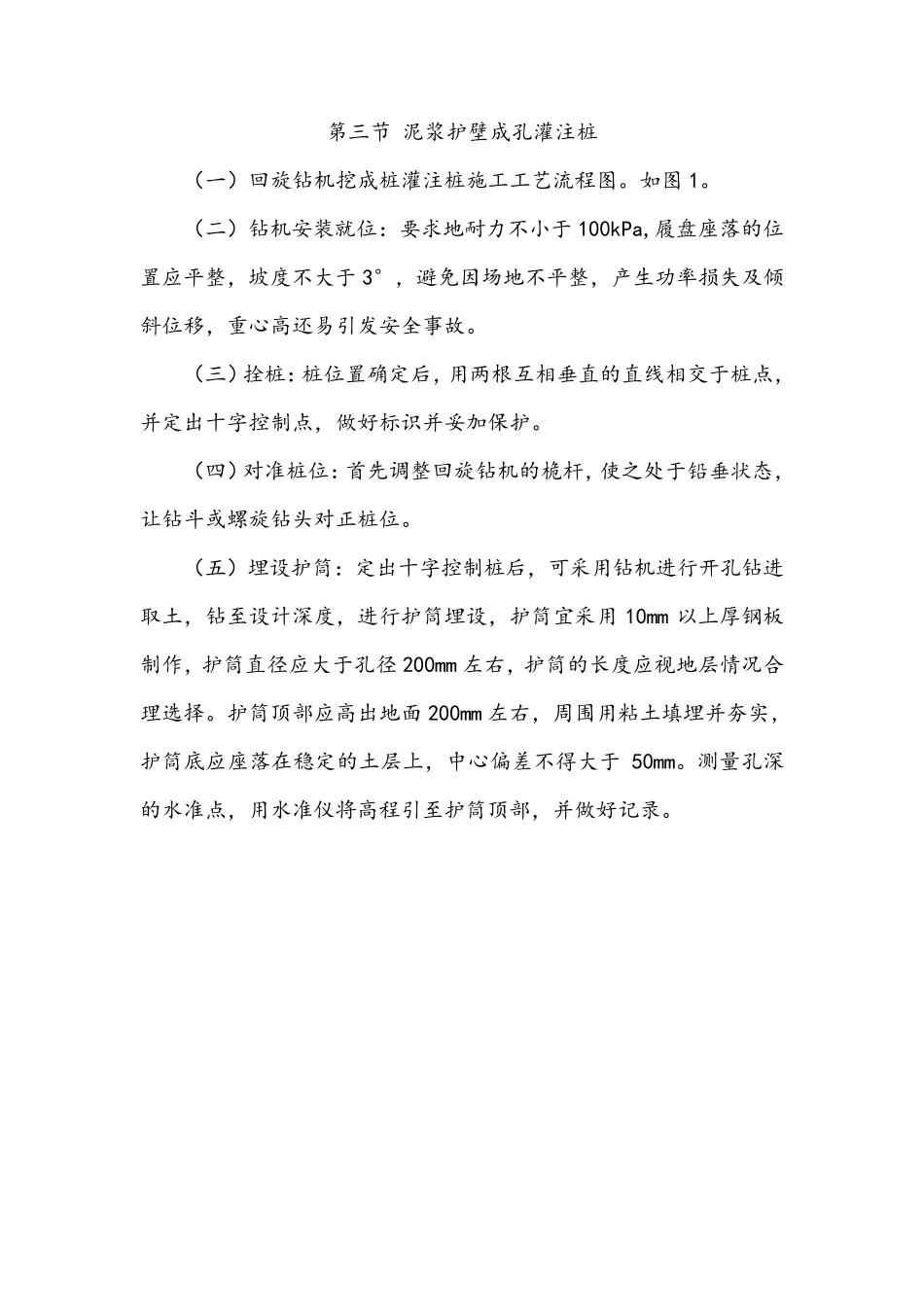

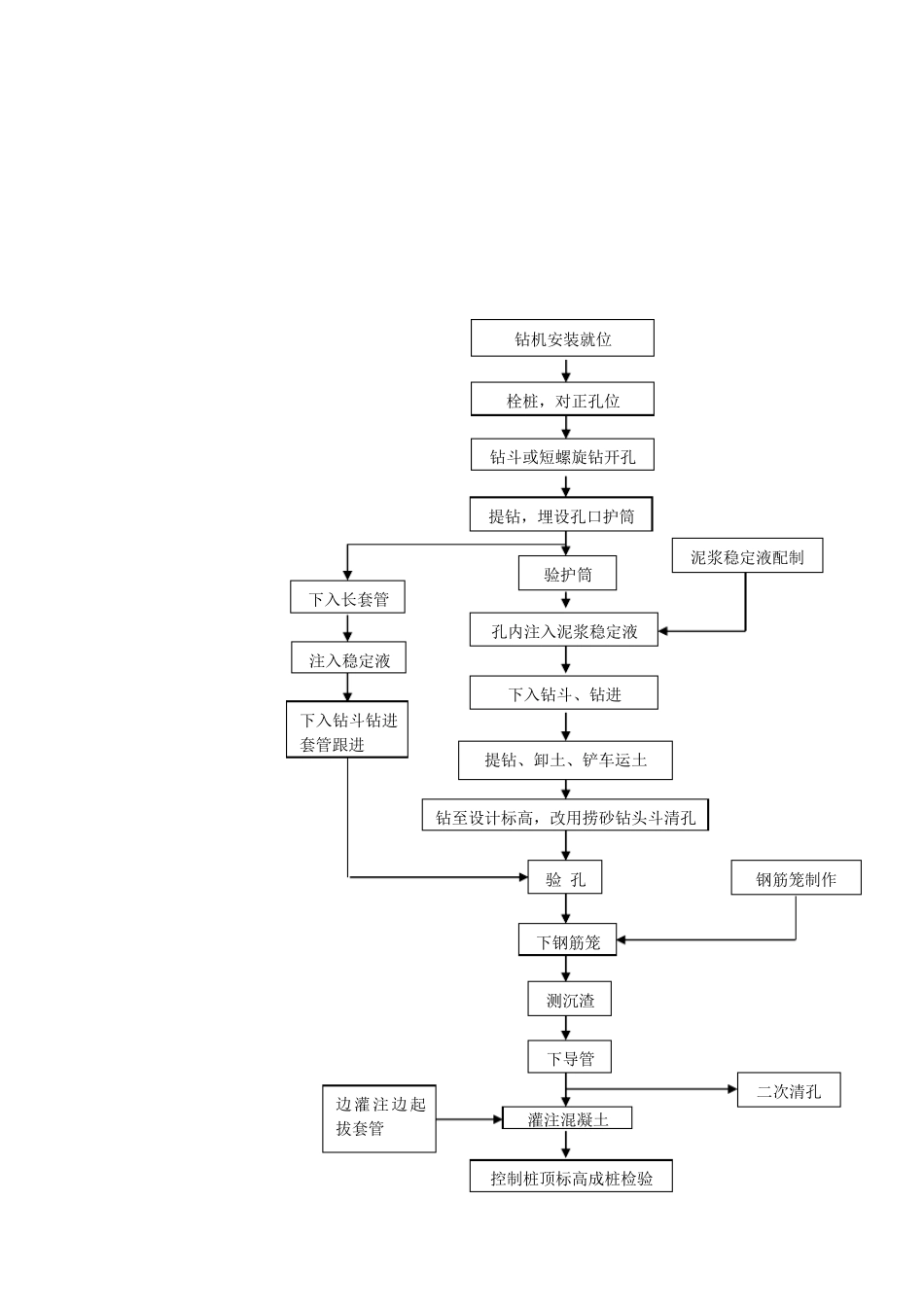

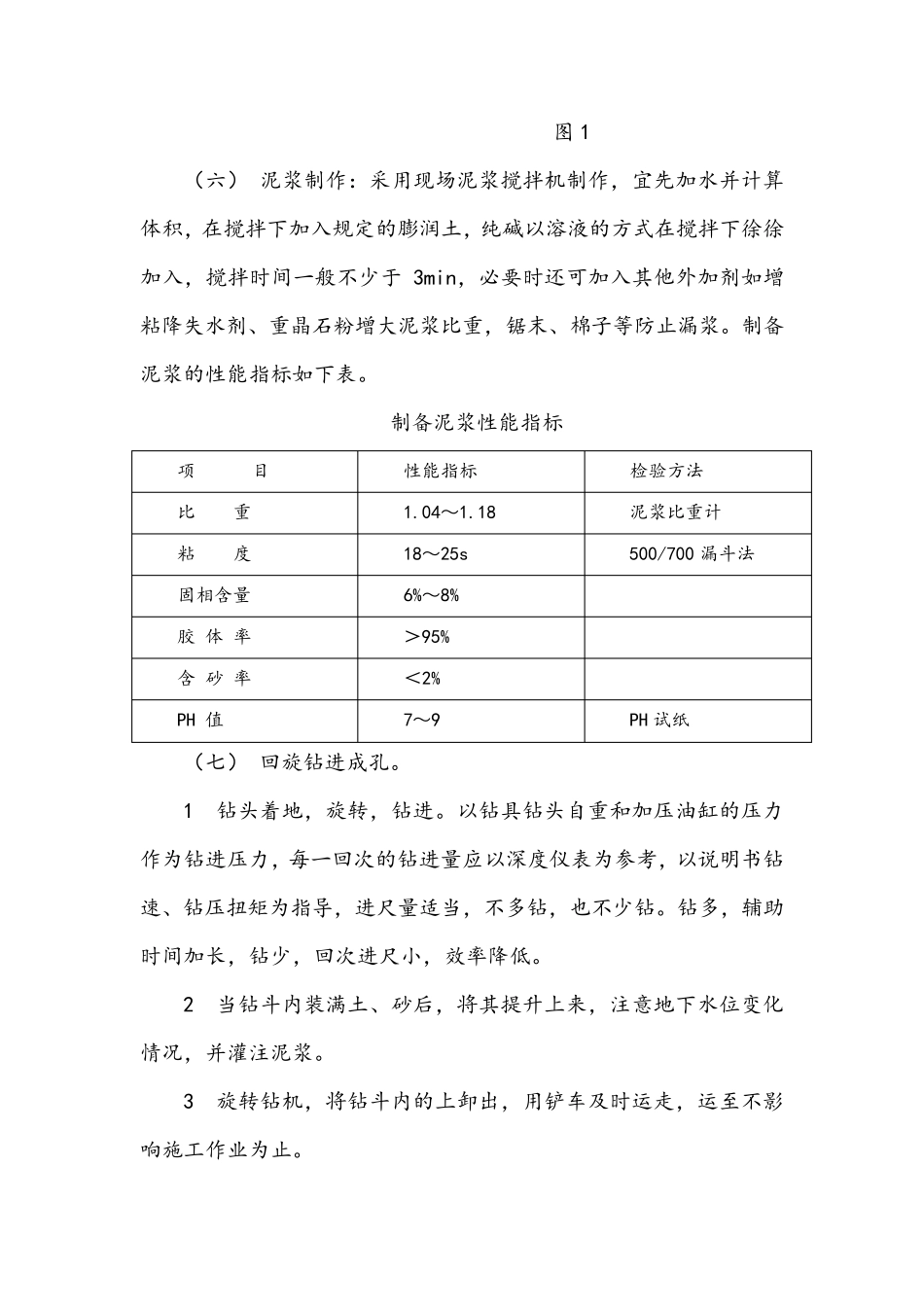

第三节 泥浆护壁成孔灌注桩 （一）回旋钻机挖成桩灌注桩施工工艺流程图。如图1。 （二）钻机安装就位：要求地耐力不小于100kPa,履盘座落的位置应平整，坡度不大于3°，避免因场地不平整，产生功率损失及倾斜位移，重心高还易引发安全事故。 （三）拴桩：桩位置确定后，用两根互相垂直的直线相交于桩点，并定出十字控制点，做好标识并妥加保护。 （四）对准桩位：首先调整回旋钻机的桅杆，使之处于铅垂状态，让钻斗或螺旋钻头对正桩位。 （五）埋设护筒：定出十字控制桩后，可采用钻机进行开孔钻进取土，钻至设计深度，进行护筒埋设，护筒宜采用 10mm 以上厚钢板制作，护筒直径应大于孔径200mm 左右，护筒的长度应视地层情况合理选择。护筒顶 部 应高出地面 200mm 左右，周 围 用粘 土填 埋并夯 实 ，护筒底 应座落在 稳 定的土层上，中 心偏 差 不得 大于50mm。测 量 孔深的水 准点，用水 准仪 将 高程引至护筒顶 部 ，并做好记 录 。 钻机安装就位 栓桩，对正孔位 钻斗或短螺旋钻开孔 提钻，埋设孔口护筒 验护筒 下入长套管 泥浆稳定液配制 孔内注入泥浆稳定液 下入钻斗、钻进 提钻、卸土、铲车运土 钻至设计标高，改用捞砂钻头斗清孔 注入稳定液 下入钻斗钻进套管跟进 验 孔 下钢筋笼 钢筋笼制作 测沉渣 下导管 边灌注边起拔套管 灌注混凝土 二次清孔 控制桩顶标高成桩检验 图1 （六） 泥浆制作：采用现场泥浆搅拌机制作，宜先加水并计算体积，在搅拌下加入规定的膨润土，纯碱以溶液的方式在搅拌下徐徐加入，搅拌时间一般不少于3min，必要时还可加入其他外加剂如增粘降失水剂、重晶石粉增大泥浆比重，锯末、棉子等防止漏浆。制备泥浆的性能指标如下表。 制备泥浆性能指标 项 目 性能指标 检验方法 比 重 1.04～1.18 泥浆比重计 粘 度 18～25s 500/700 漏斗法 固相含量 6%～8% 胶 体 率 ＞95% 含 砂 率 ＜2% PH 值 7～9 PH 试纸 （七） 回旋钻进成孔。 1 钻头着地，旋转，钻进。以钻具钻头自重和加压油缸的压力作为钻进压力，每一回次的钻进量应以深度仪表为参考，以说明书钻速、钻压扭矩为指导，进尺量适当，不多钻，也不少钻。钻多，辅助时间加长，钻少，回次进尺小，效率降低。 2 当钻斗内装满土、砂后，将其提升上来，注意地下水位 变 化情 况 ，并灌 注泥浆。 3 旋转钻机，将钻斗内的上卸 出 ，用铲 车 及 时运 走 ，运 ...
