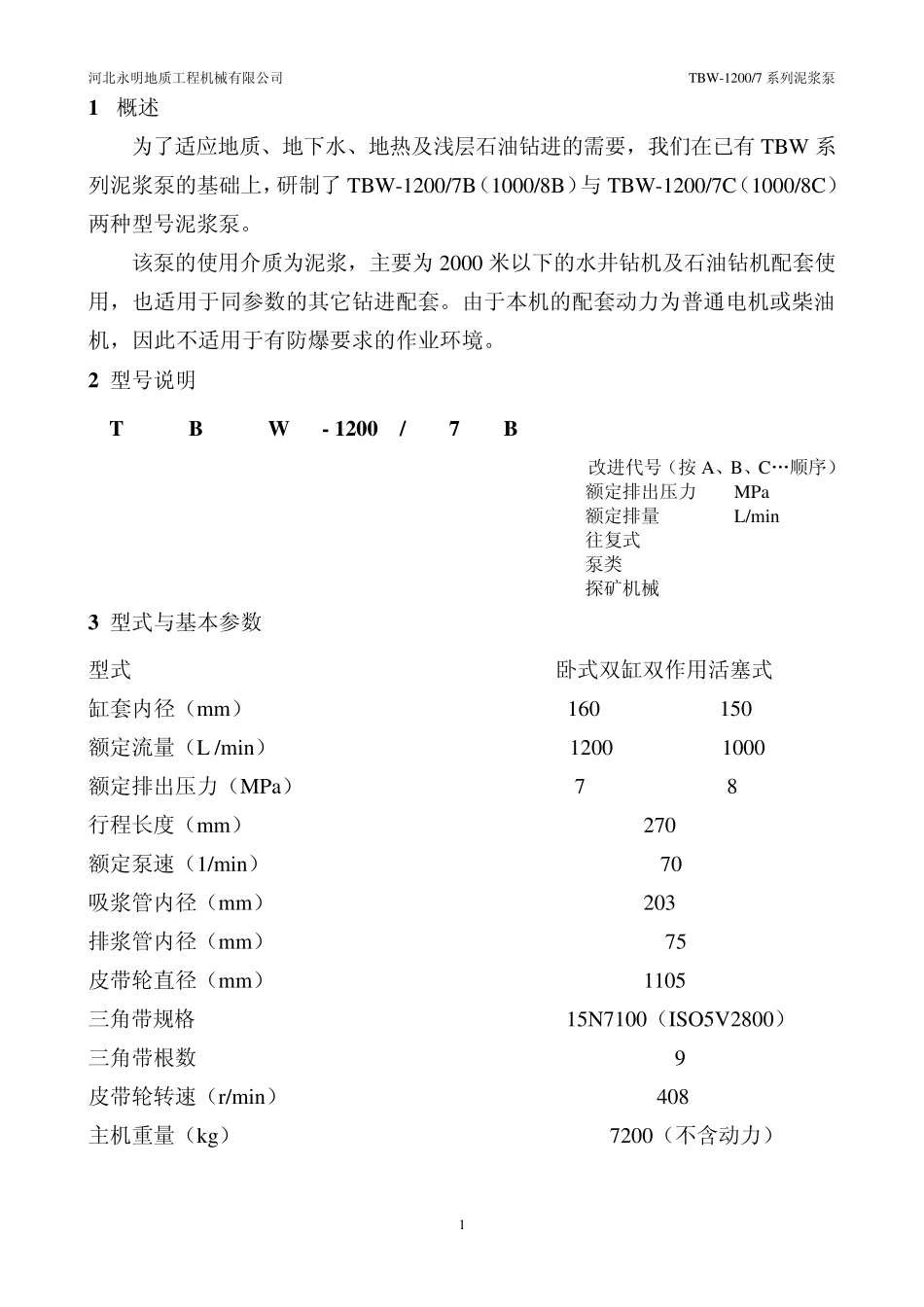

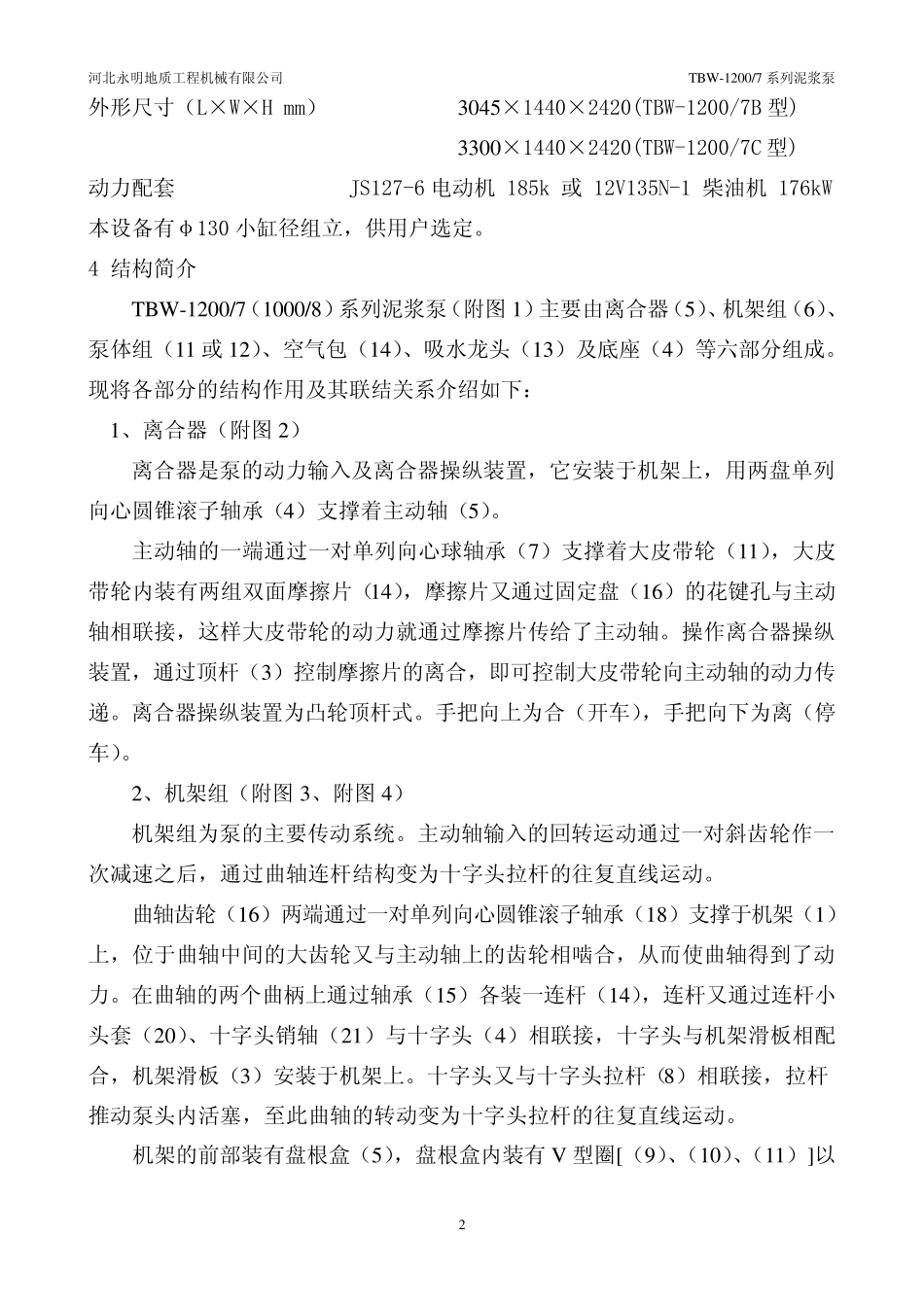

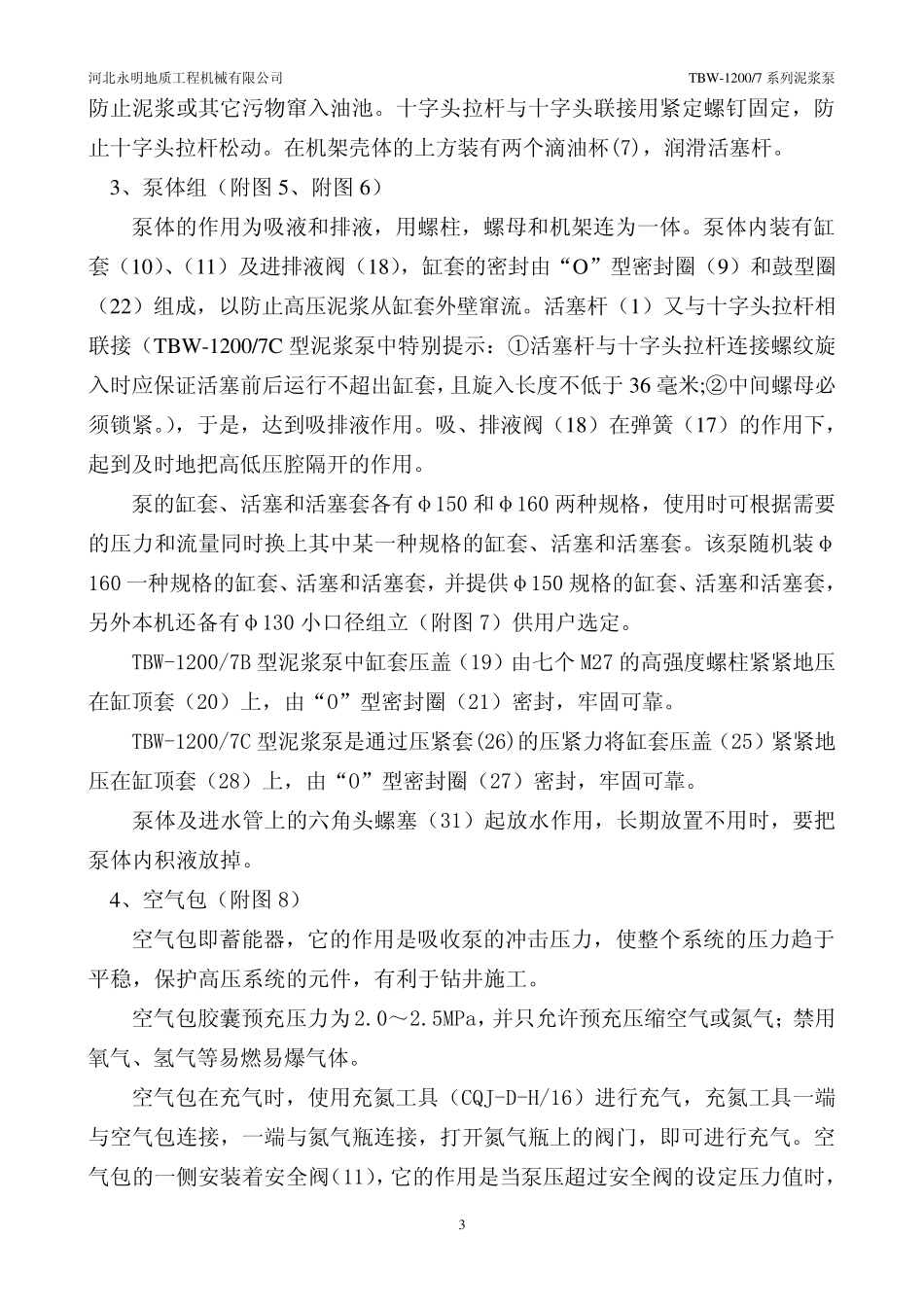

河北永明地质工程机械有限公司TBW-1200/7 系列泥浆泵11 概述为了适应地质、地下水、地热及浅层石油钻进的需要，我们在已有TBW 系列泥浆泵的基础上，研制了TBW-1200/7B（1000/8B）与TBW-1200/7C（1000/8C）两种型号泥浆泵。该泵的使用介质为泥浆，主要为2000 米以下的水井钻机及石油钻机配套使用，也适用于同参数的其它钻进配套。由于本机的配套动力为普通电机或柴油机，因此不适用于有防爆要求的作业环境。2 型号说明TBW- 1200/7B改进代号（按A、B、C…顺序）额定排出压力MPa额定排量L/min往复式泵类探矿机械3 型式与基本参数型式卧式双缸双作用活塞式缸套内径（mm）160150额定流量（L /min）12001000额定排出压力（MPa）78行程长度（mm）270额定泵速（1/min）70吸浆管内径（mm）203排浆管内径（mm）75皮带轮直径（mm）1105三角带规格15N7100（ISO5V2800）三角带根数9皮带轮转速（r/min）408主机重量（kg）7200（不含动力）河北永明地质工程机械有限公司TBW-1200/7 系列泥浆泵2外形尺寸（L×W×H mm）3045×1440×2420(TBW-1200/7B 型)3300×1440×2420(TBW-1200/7C 型)动力配套JS127-6 电动机185k 或 12V135N-1 柴油机176kW本设备有φ130 小缸径组立，供用户选定。4 结构简介TBW-1200/7（1000/8）系列泥浆泵（附图 1）主要由离合器（5）、机架组（6）、泵体组（11 或 12）、空气包（14）、吸水龙头（13）及底座（4）等六部分组成。现将各部分的结构作用及其联结关系介绍如下：1、离合器（附图 2）离合器是泵的动力输入及离合器操纵装置，它安装于机架上，用两盘单列向心圆锥滚子轴承（4）支撑着主动轴（5）。主动轴的一端通过一对单列向心球轴承（7）支撑着大皮带轮（11），大皮带轮内装有两组双面摩擦片（14），摩擦片又通过固定盘（16）的花键孔与主动轴相联接，这样大皮带轮的动力就通过摩擦片传给了主动轴。操作离合器操纵装置，通过顶杆（3）控制摩擦片的离合，即可控制大皮带轮向主动轴的动力传递。离合器操纵装置为凸轮顶杆式。手把向上为合（开车），手把向下为离（停车）。2、机架组（附图 3、附图 4）机架组为泵的主要传动系统。主动轴输入的回转运动通过一对斜齿轮作一次减速之后，通过曲轴连杆结构变为十字头拉杆的往复直线运动。曲轴齿轮（16）两端通过一对单列向心圆锥滚子轴承（18）支撑于机架（1）上，位于曲轴中间的大齿轮又与主动轴上的齿轮相啮合，从而使曲轴得到了动力。在曲轴的两个曲柄上通过轴承...
