注塑机的基本参数VIP专享

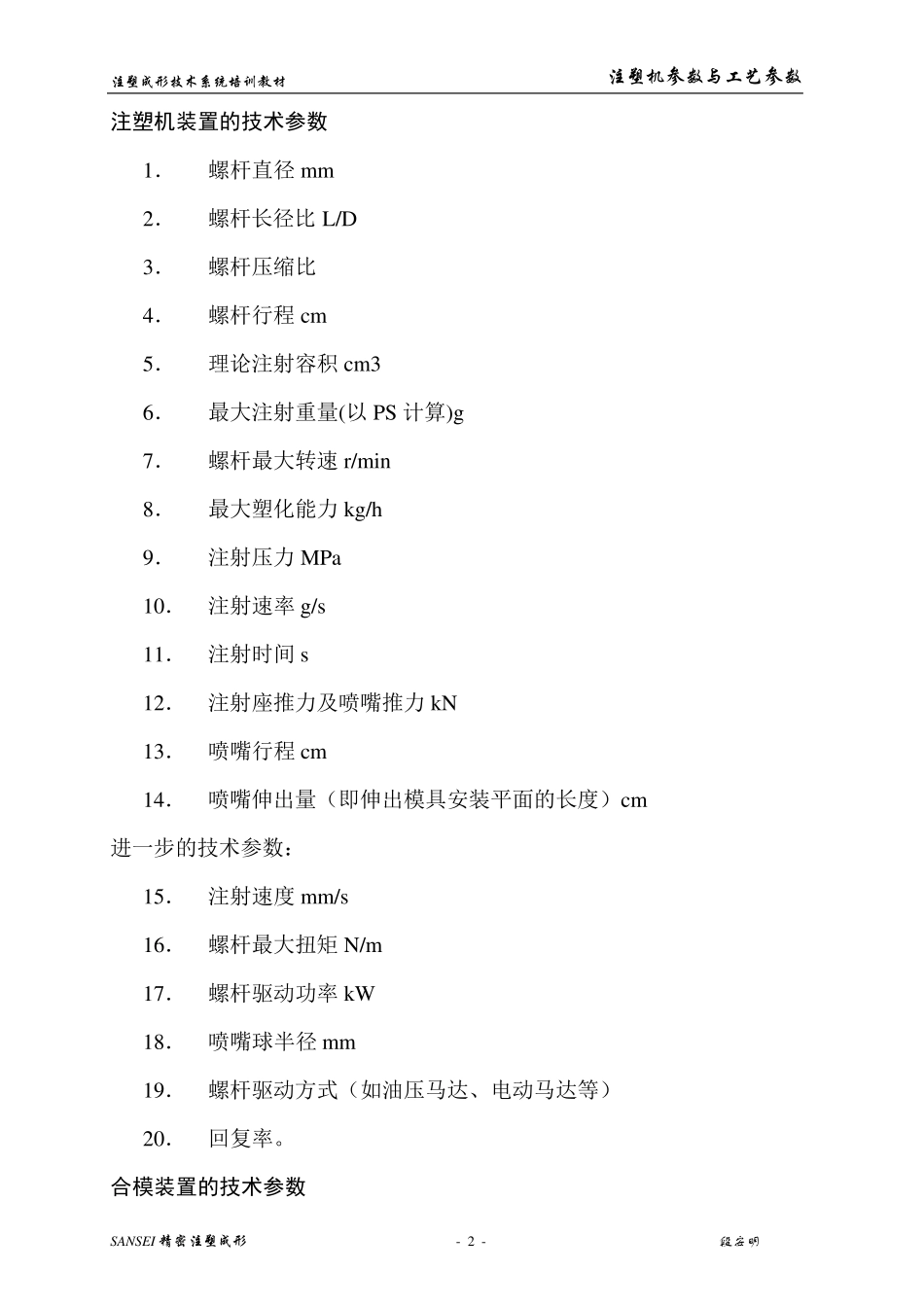

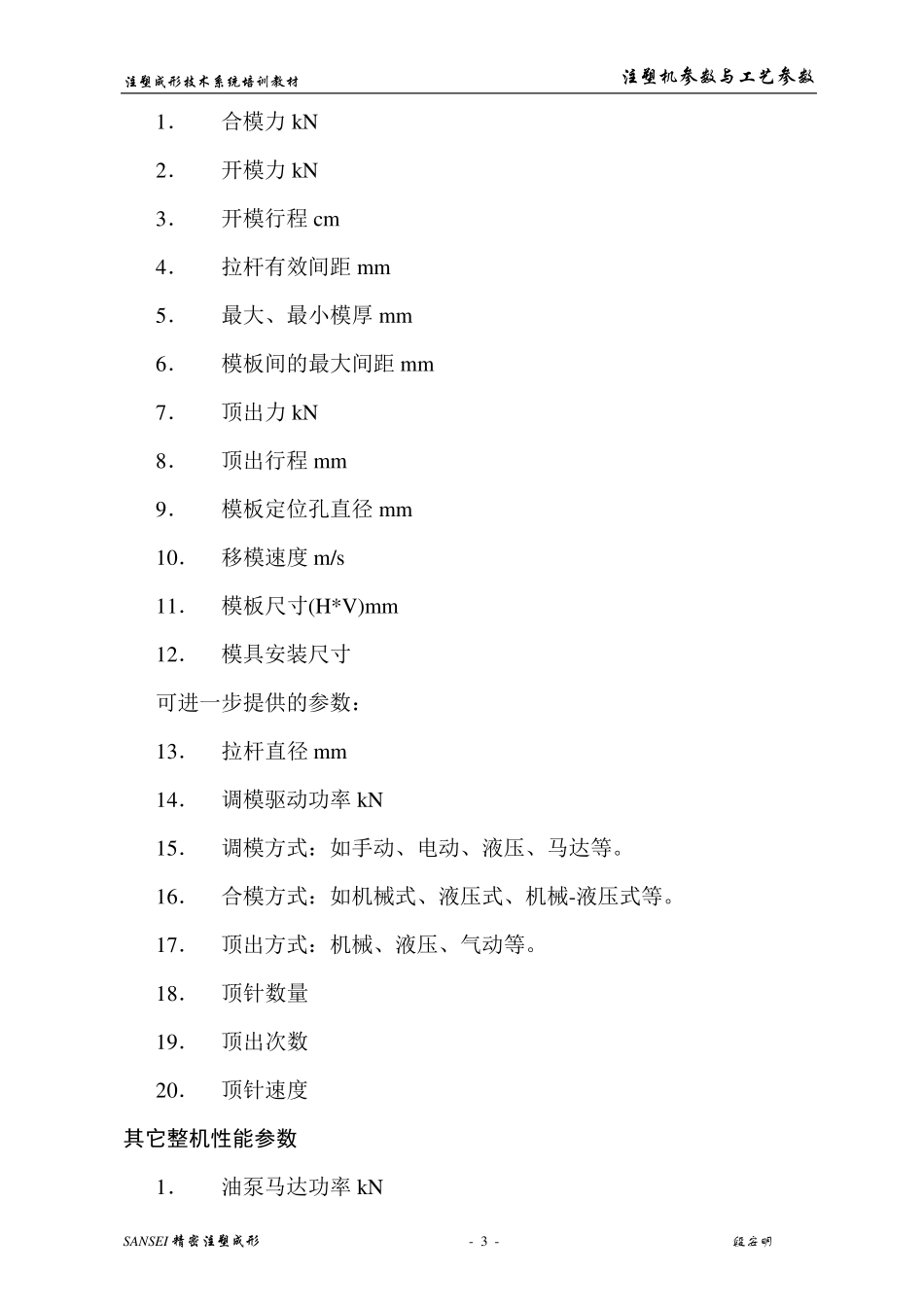

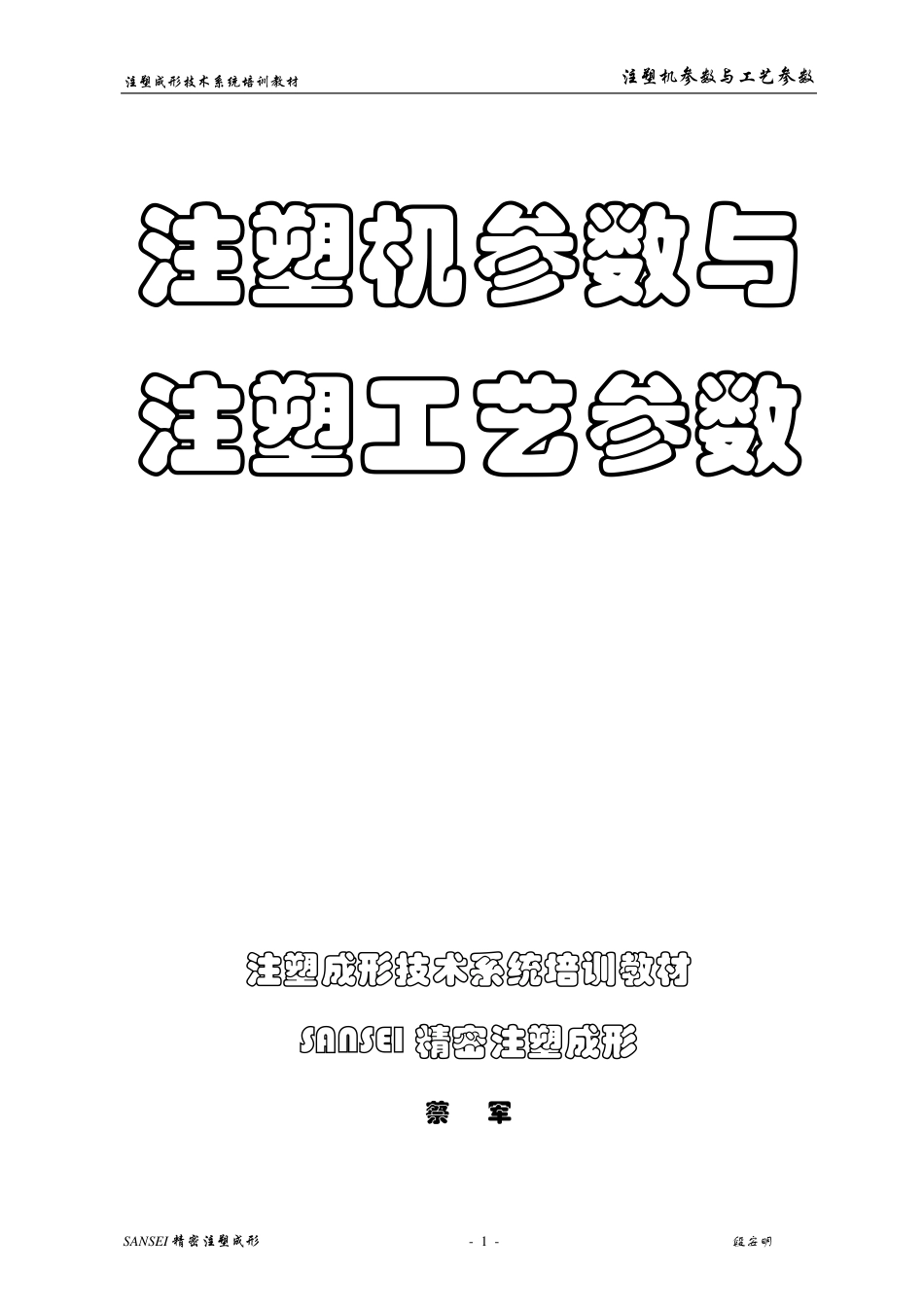

注塑成形技术系统培训教材 注塑机参数与工艺参数 SANSEI 精密注塑成形 - 1 - 段安明 注 塑 机 参 数 与注 塑 工 艺 参 数 注 塑 成 形 技 术 系 统 培 训 教 材 SANSEI 精 密 注 塑 成 形 蔡 军 注塑成形技术系统培训教材 注塑机参数与工艺参数 SANSEI 精密注塑成形 - 2 - 段安明 注塑机装置的技术参数 1． 螺杆直径mm 2． 螺杆长径比L/D 3． 螺杆压缩比 4． 螺杆行程cm 5． 理论注射容积cm3 6． 最大注射重量(以PS 计算)g 7． 螺杆最大转速r/min 8． 最大塑化能力kg/h 9． 注射压力MPa 10． 注射速率g/s 11． 注射时间s 12． 注射座推力及喷嘴推力kN 13． 喷嘴行程cm 14． 喷嘴伸出量（即伸出模具安装平面的长度）cm 进一步的技术参数： 15． 注射速度mm/s 16． 螺杆最大扭矩N/m 17． 螺杆驱动功率kW 18． 喷嘴球半径mm 19． 螺杆驱动方式（如油压马达、电动马达等） 20． 回复率。 合模装置的技术参数 注塑成形技术系统培训教材 注塑机参数与工艺参数 SANSEI 精密注塑成形 - 3 - 段安明 1． 合模力kN 2． 开模力kN 3． 开模行程cm 4． 拉杆有效间距mm 5． 最大、最小模厚 mm 6． 模板间的最大间距mm 7． 顶出力kN 8． 顶出行程mm 9． 模板定位孔直径 mm 10． 移模速度 m/s 11． 模板尺寸(H*V)mm 12． 模具安装尺寸 可进一步提供的参数： 13． 拉杆直径 mm 14． 调模驱动功率 kN 15． 调模方式：如手动、电动、液压、马达等。 16． 合模方式：如机械式、液压式、机械-液压式等。 17． 顶出方式：机械、液压、气动等。 18． 顶针数量 19． 顶出次数 20． 顶针速度 其它整机性能参数 1． 油泵马达功率 kN 注塑成形技术系统培训教材 注塑机参数与工艺参数 SANSEI 精密注塑成形 - 4 - 段安明 2． 电热量kW 3． 油箱容量L 4． 料斗容量kg 5． 外形尺寸（长*宽*高）m 6． 机器重量kg 7． 空循环时间s 8． 单耗Kw /kg 9． 最大油泵压力MPa 10． 总用电量kW 与成形工艺有关的参数 1． 最大的注射量（通常要求制品及浇注系统所需塑料量为注射重量75%-80%） 2． 合模力（足够的合模力才能保证成形模具的锁紧，精密制品需要的合模力为模具所需合模力的1.5 倍） 与模具有关的参数 1． 嘴头部球面半径 2． 模板上的定位孔 3． 拉杆间的有效间距 4． 模具的...
