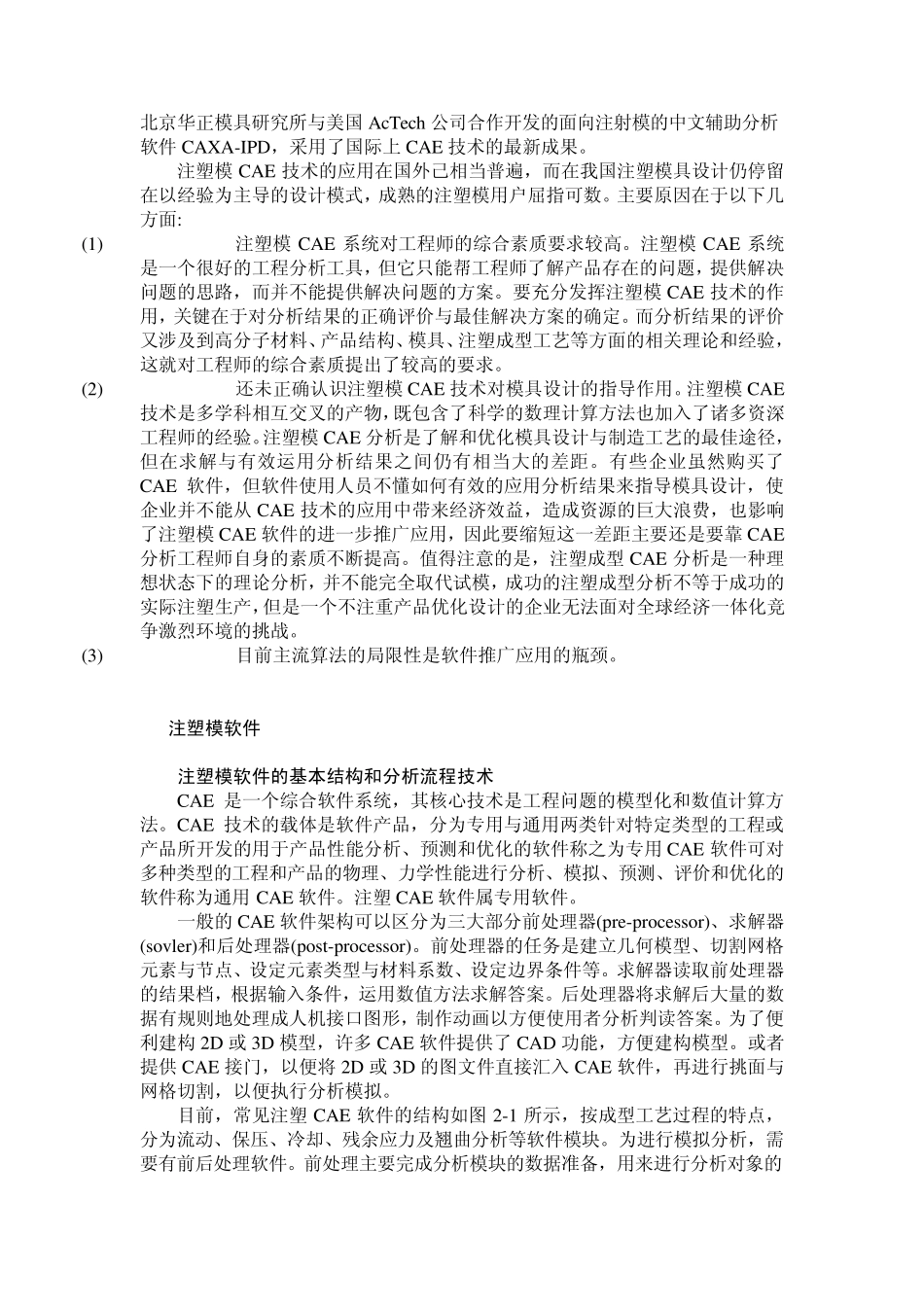

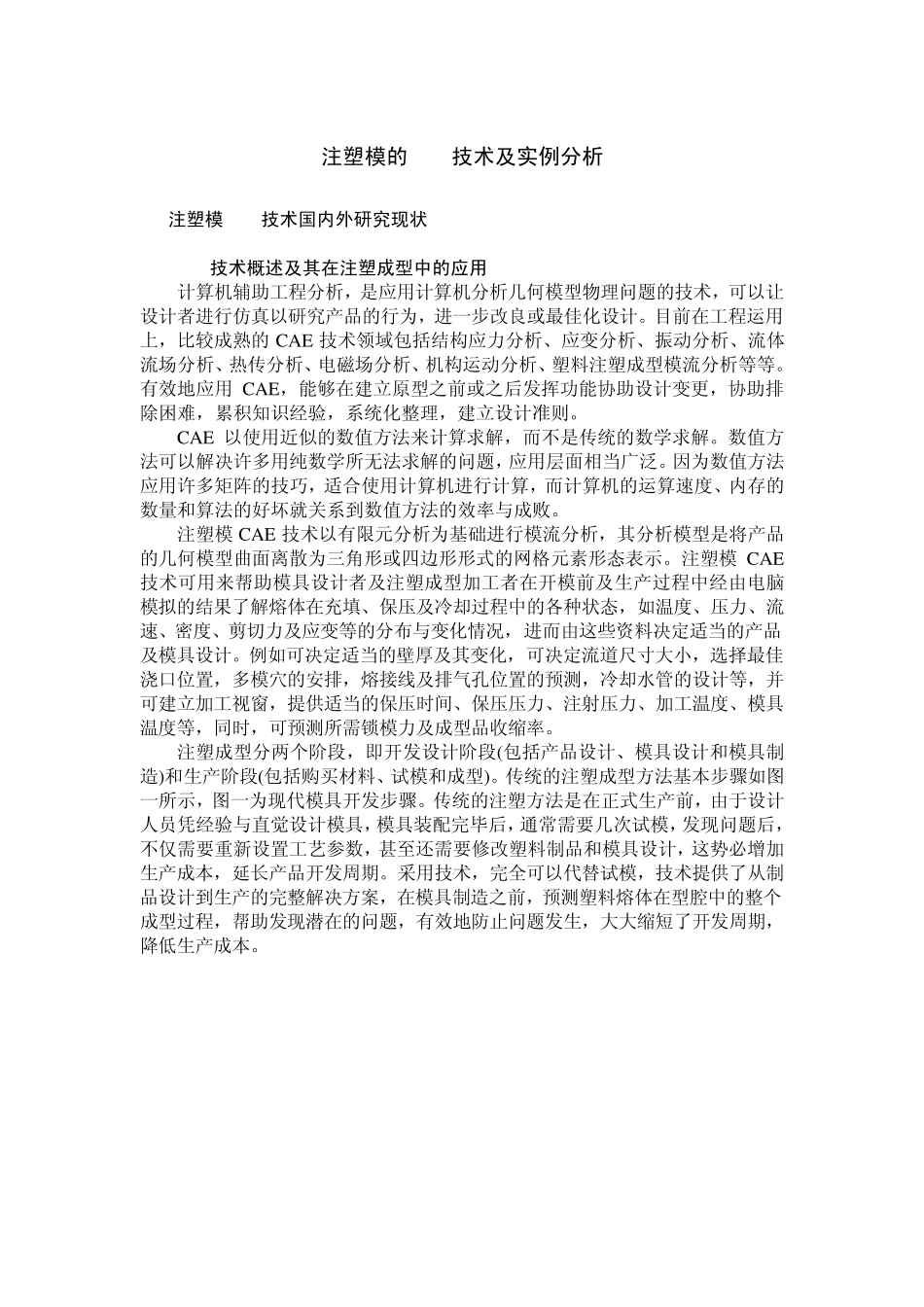

注塑模的CAE技术及实例分析 1. 注塑模CAE技术国内外研究现状 1.1 CAE技术概述及其在注塑成型中的应用 计算机辅助工程分析,是应用计算机分析几何模型物理问题的技术,可以让设计者进行仿真以研究产品的行为,进一步改良或最佳化设计。目前在工程运用上,比较成熟的CAE 技术领域包括结构应力分析、应变分析、振动分析、流体流场分析、热传分析、电磁场分析、机构运动分析、塑料注塑成型模流分析等等。有效地应用CAE,能够在建立原型之前或之后发挥功能协助设计变更,协助排除困难,累积知识经验,系统化整理,建立设计准则。 CAE 以使用近似的数值方法来计算求解,而不是传统的数学求解。数值方法可以解决许多用纯数学所无法求解的问题,应用层面相当广泛。因为数值方法应用许多矩阵的技巧,适合使用计算机进行计算,而计算机的运算速度、内存的数量和算法的好坏就关系到数值方法的效率与成败。 注塑模CAE 技术以有限元分析为基础进行模流分析,其分析模型是将产品的几何模型曲面离散为三角形或四边形形式的网格元素形态表示。注塑模CAE技术可用来帮助模具设计者及注塑成型加工者在开模前及生产过程中经由电脑模拟的结果了解熔体在充填、保压及冷却过程中的各种状态,如温度、压力、流速、密度、剪切力及应变等的分布与变化情况,进而由这些资料决定适当的产品及模具设计。例如可决定适当的壁厚及其变化,可决定流道尺寸大小,选择最佳浇口位置,多模穴的安排,熔接线及排气孔位置的预测,冷却水管的设计等,并可建立加工视窗,提供适当的保压时间、保压压力、注射压力、加工温度、模具温度等,同时,可预测所需锁模力及成型品收缩率。 注塑成型分两个阶段,即开发设计阶段(包括产品设计、模具设计和模具制造)和生产阶段(包括购买材料、试模和成型)。传统的注塑成型方法基本步骤如图一所示,图一为现代模具开发步骤。传统的注塑方法是在正式生产前,由于设计人员凭经验与直觉设计模具,模具装配完毕后,通常需要几次试模,发现问题后,不仅需要重新设置工艺参数,甚至还需要修改塑料制品和模具设计,这势必增加生产成本,延长产品开发周期。采用技术,完全可以代替试模,技术提供了从制品设计到生产的完整解决方案,在模具制造之前,预测塑料熔体在型腔中的整个成型过程,帮助发现潜在的问题,有效地防止问题发生,大大缩短了开发周期,降低生产成本。 图1-1 结合CAE 的设计方法 1.2 注塑模 CAE技术研究现状 近年来模具及塑料加工...
