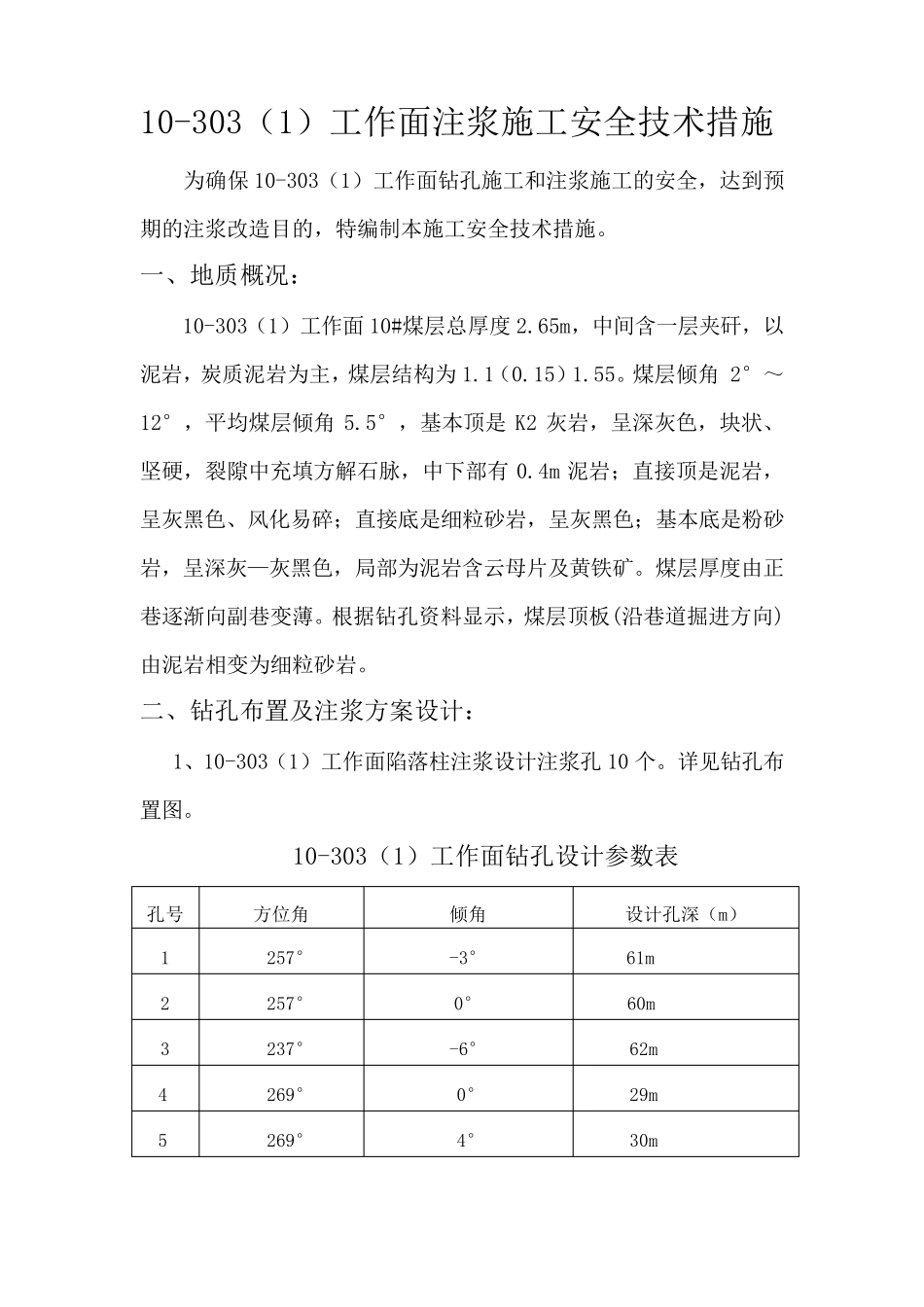

10-303（1）工作面注浆施工安全技术措施 为确保10-303（1）工作面钻孔施工和注浆施工的安全，达到预期的注浆改造目的，特编制本施工安全技术措施。 一、地质概况： 10-303（1）工作面10#煤层总厚度2.65m，中间含一层夹矸，以泥岩，炭质泥岩为主，煤层结构为1.1（0.15）1.55。煤层倾角 2°～12°，平均煤层倾角5.5°，基本顶是 K2 灰岩，呈深灰色，块状、坚硬，裂隙中充填方解石脉，中下部有 0.4m 泥岩；直接顶是泥岩，呈灰黑色、风化易碎；直接底是细粒砂岩，呈灰黑色；基本底是粉砂岩，呈深灰—灰黑色，局部为泥岩含云母片及黄铁矿。煤层厚度由正巷逐渐向副巷变薄。根据钻孔资料显示，煤层顶板(沿巷道掘进方向)由泥岩相变为细粒砂岩。 二、钻孔布置及注浆方案设计： 1、10-303（1）工作面陷落柱注浆设计注浆孔10 个。详见钻孔布置图。 10-303（1）工作面钻孔设计参数表 孔号 方位角 倾角 设计孔深（m） 1 257° -3° 61m 2 257° 0° 60m 3 237° -6° 62m 4 269° 0° 29m 5 269° 4° 30m 6 281° 6° 46m 7 267° -25° 16m 8 257° -25° 37m 9 269° -25° 35m 10 281° -25° 35m 2、施工设备 主要设备有 1 台 ZDY-750 型钻机，配套直径 50mm，长度 1500mm钻杆，3NBB54-260/7-2.5-18.5 型煤矿用泥浆泵一台，ZBQ-50/6 气动注浆泵一台，搅拌机一台。 3、注浆施工工艺 （1）注浆系统 根据实际情况，本次注浆采取井下注浆，注浆系统主要是水泥运输、注浆搅拌机、注浆泵、注浆管路、注浆孔。 （2）注浆方式 对导水陷落柱注浆改造一般采用下行式连续注浆方式，分孔分序次连续灌注，直到达到终孔压力为止，以最大量进浆，最大范围扩散，最大限度的充填岩溶裂隙的目的。对初始水量较大的钻孔采用遇水就注的下行式注浆方式注浆，穿透含水层后最终达到注浆终孔标准。 （3）注浆材料 本次井下注浆，材料主要采用 425#普通硅酸盐水泥，水要求洁 净的非酸性水。 (4）注浆参数 注浆参数的选择视单孔涌水量、岩溶发育程度以及施工现场情况具体确定，一般情况下参考以下参数： ①、浆液的比重：注单液水泥浆，水灰比一般控制在 1.25：1至 0.6：1 之间，即比重 1.2～1.7；注浆期间坚持先稀后浓再稀的注浆原则，特殊条件下可采用添加锯末等骨料进行注浆。详见下表。 表 1 水泥浆液现场配制表 水灰比 水泥（袋/ kg） 水（kg） 制成浆液量（m 3） 0.5:1 24/1200...
