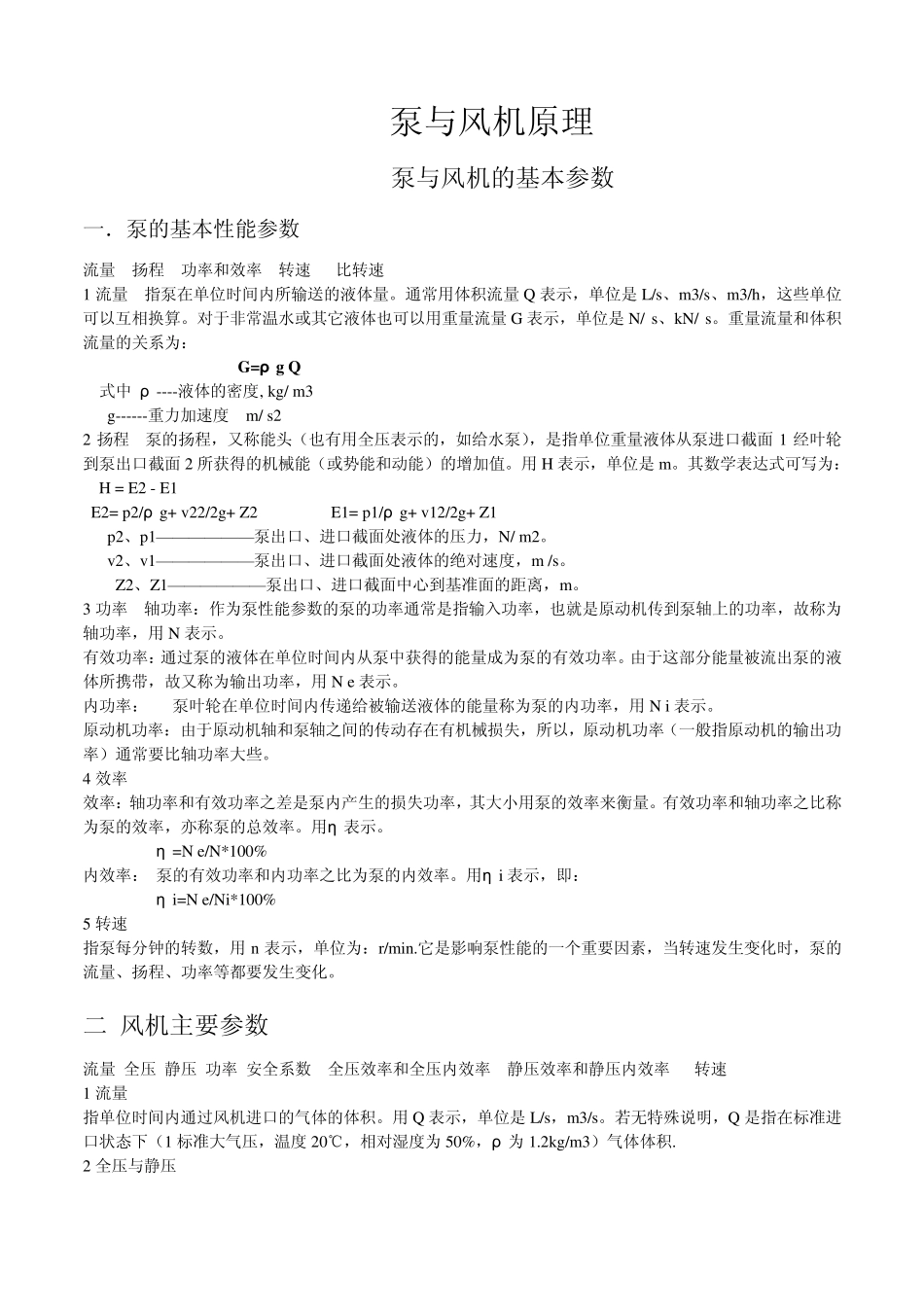

泵与风机原理 泵与风机的基本参数 一．泵的基本性能参数 流量 扬程 功率和效率 转速 比转速 1 流量 指泵在单位时间内所输送的液体量。通常用体积流量 Q 表示，单位是 L/s、m3/s、m3/h，这些单位可以互相换算。对于非常温水或其它液体也可以用重量流量 G 表示，单位是 N/ s、kN/ s。重量流量和体积流量的关系为： G=ρ g Q 式中 ρ ----液体的密度, kg/ m3 g------重力加速度 m/ s2 2 扬程 泵的扬程，又称能头（也有用全压表示的，如给水泵），是指单位重量液体从泵进口截面 1 经叶轮到泵出口截面 2 所获得的机械能（或势能和动能）的增加值。用 H 表示，单位是 m。其数学表达式可写为： H = E2 - E1 E2= p2/ρ g+ v22/2g+ Z2 E1= p1/ρ g+ v12/2g+ Z1 p2、p1——————泵出口、进口截面处液体的压力，N/ m2。 v2、v1——————泵出口、进口截面处液体的绝对速度，m /s。 Z2、Z1——————泵出口、进口截面中心到基准面的距离，m。 3 功率 轴功率：作为泵性能参数的泵的功率通常是指输入功率，也就是原动机传到泵轴上的功率，故称为轴功率，用 N 表示。 有效功率：通过泵的液体在单位时间内从泵中获得的能量成为泵的有效功率。由于这部分能量被流出泵的液体所携带，故又称为输出功率，用 N e 表示。 内功率： 泵叶轮在单位时间内传递给被输送液体的能量称为泵的内功率，用 N i 表示。 原动机功率：由于原动机轴和泵轴之间的传动存在有机械损失，所以，原动机功率（一般指原动机的输出功率）通常要比轴功率大些。 4 效率 效率：轴功率和有效功率之差是泵内产生的损失功率，其大小用泵的效率来衡量。有效功率和轴功率之比称为泵的效率，亦称泵的总效率。用η 表示。 η =N e/N*100% 内效率： 泵的有效功率和内功率之比为泵的内效率。用η i 表示，即： η i=N e/Ni*100% 5 转速 指泵每分钟的转数，用 n 表示，单位为：r/min.它是影响泵性能的一个重要因素，当转速发生变化时，泵的流量、扬程、功率等都要发生变化。 二 风机主要参数 流量 全压 静压 功率 安全系数 全压效率和全压内效率 静压效率和静压内效率 转速 1 流量 指单位时间内通过风机进口的气体的体积。用 Q 表示，单位是 L/s，m3/s。若无特殊说明，Q 是指在标准进口状态下（1 标准大气压，温度 20℃，相对湿度为 50%，ρ 为 1.2kg/m3）气体体积. 2 全压与静...
