泵站机电设备及管道安装施工方案

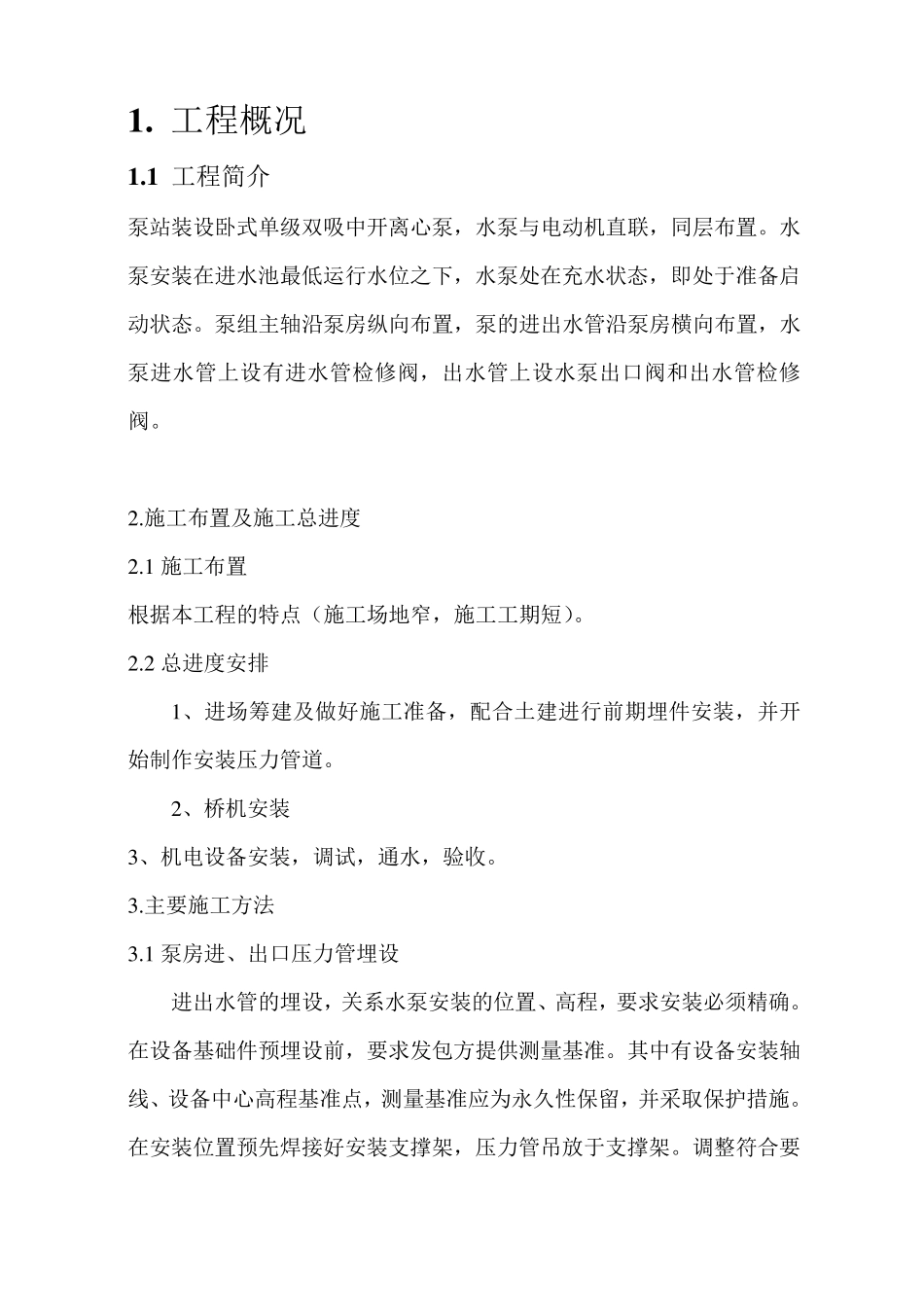

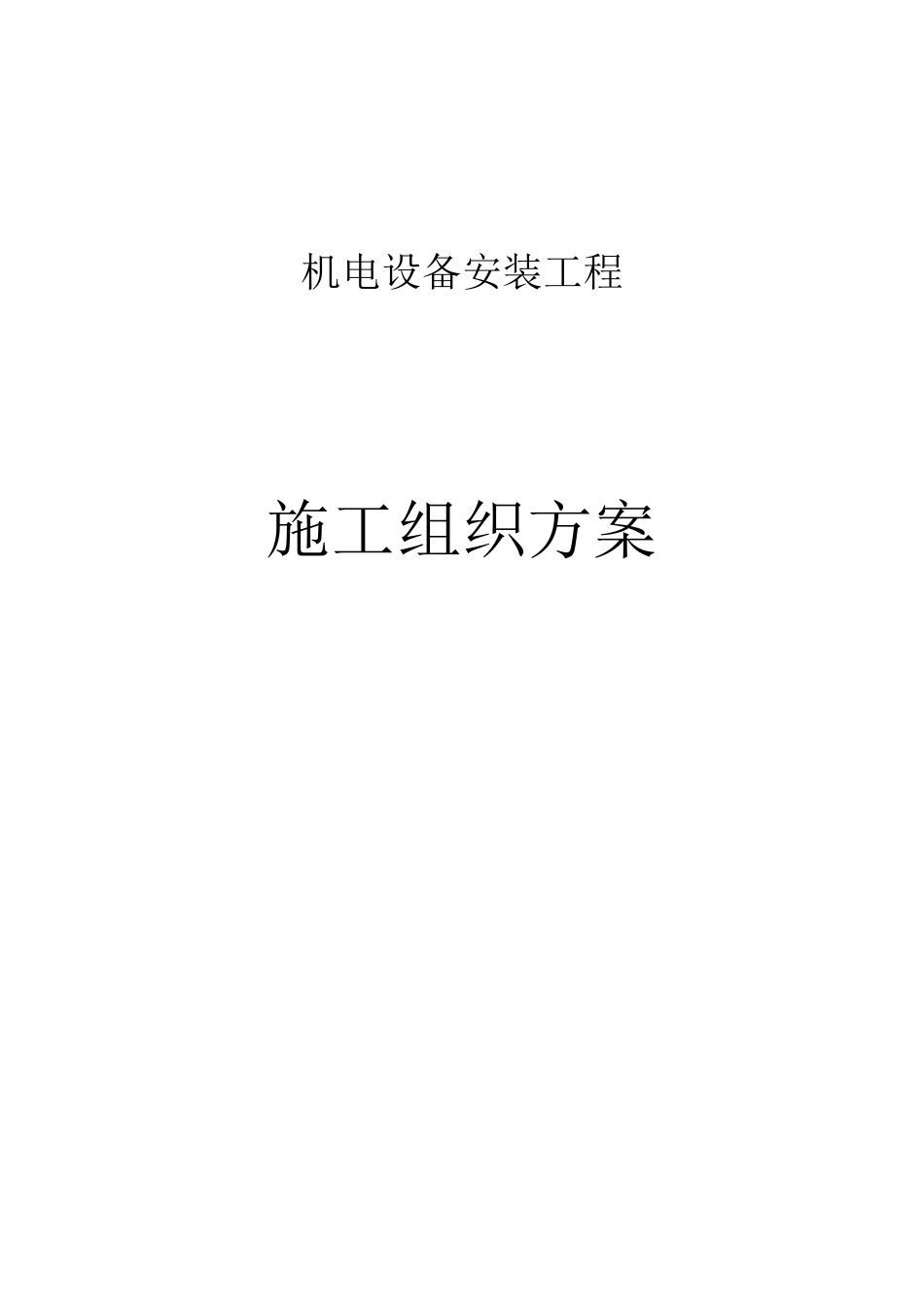

机电设备安装工程 施工组织方案 1 . 工程概况 1 .1 工程简介 泵站装设卧式单级双吸中开离心泵，水泵与电动机直联，同层布置。水泵安装在进水池最低运行水位之下，水泵处在充水状态，即处于准备启动状态。泵组主轴沿泵房纵向布置，泵的进出水管沿泵房横向布置，水泵进水管上设有进水管检修阀，出水管上设水泵出口阀和出水管检修阀。 2 .施工布置及施工总进度 2 .1 施工布置 根据本工程的特点（施工场地窄，施工工期短）。 2 .2 总进度安排 1 、进场筹建及做好施工准备，配合土建进行前期埋件安装，并开始制作安装压力管道。 2 、桥机安装 3 、机电设备安装，调试，通水，验收。 3 .主要施工方法 3 .1 泵房进、出口压力管埋设 进出水管的埋设，关系水泵安装的位置、高程，要求安装必须精确。在设备基础件预埋设前，要求发包方提供测量基准。其中有设备安装轴线、设备中心高程基准点，测量基准应为永久性保留，并采取保护措施。 在安装位置预先焊接好安装支撑架，压力管吊放于支撑架。调整符合要 1 求后加固，浇筑二期砼。 3 .2 桥机安装 桥机及轨道的安装应在泵房封顶之前完成，吊装设备采用汽车吊，主要安装程序： 轨道螺栓埋设→轨道安装→浇二期砼→桥机报装→桥机大车架拼装→大车架吊装→小车吊装→附件安装→电气设备安装→试验→验收。 3 .3 泵组安装方法 3 .3 .1 安装程序图 水泵进、出穿墙钢管段安装 进、出口电动碟阀安装 水泵、电动机各基础件埋设 水泵吊装 电动机吊装 电动机水泵连接 泵组启动试运转 天车安装、验收完成 辅助装置、复制系统安装、调试完成 安装前开箱、检查、试验 吊装前开箱、检测完成 吊装前检查、试验完成 以水泵轴法兰为基准调整电动机 出口液控蝶阀安装调试完成、传力头、管道件安装 2 3.3.2 安装工艺 1.泵组放线 泵组轴线高程的测量基准、在泵组进、出穿墙管安装时，要求发包方提供测量基准，泵轴线基准点宜设于水泵层面，高程点宜设置于上、下游挡墙上。3 台泵组共用一个高程基准点，测量基准点应为永久性，并采取相应保护措施。2.水泵进、出穿墙钢管复测 水泵进、出穿墙钢管应进行复测。进出穿墙钢管对泵组及蝶阀、管件安装的基准，两段管的轴线、水平线应严格控制。 3.进、出口电动蝶阀安装 进出口电动蝶阀宜先进行安装，为的是可以隔断泵房外水流入泵房内，或有不测，甚至造成水淹泵房。 电动蝶阀安装前应动作试验和严密性试验。 电动...
