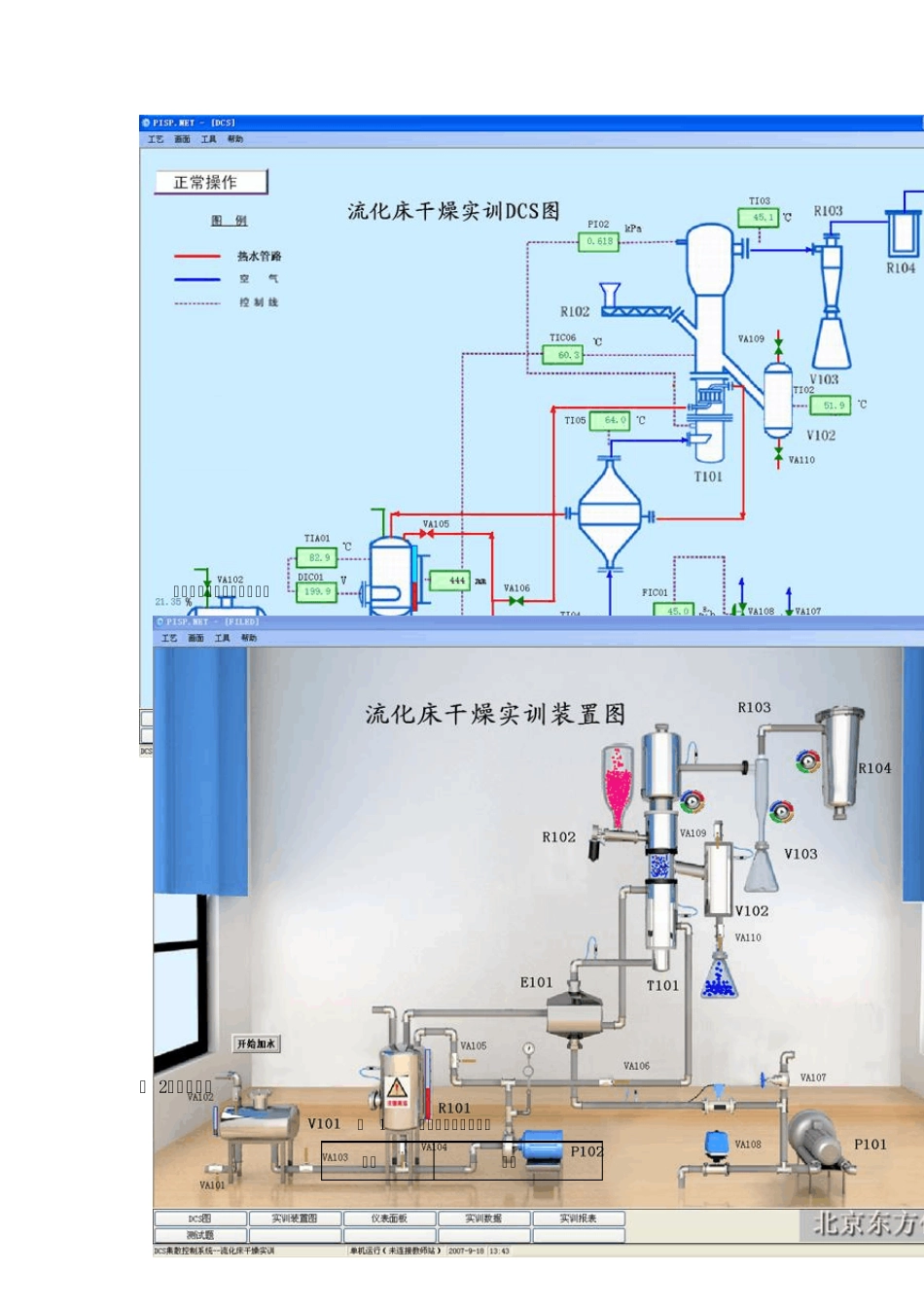

1 流化床干燥装置操作实训操作手册 一、实训目的 1.认识干燥设备结构 2.认识干燥装置流程及仪表 3.掌握干燥装置的运行操作技能 4.学会常见异常现象的判别及处理方法 二、实训原理 流化干燥又名沸腾干燥,是固体流化态技术在干燥上的应用。流体自下而上通过由固体颗粒堆成的床层时,若气流速度较低,则床层仍维持原状,气流从颗粒间空隙流过,此种床层成为固定床。当流速u 提高到大于某一临界值umf(称起始流化速度)后,颗粒脱离其原来的位置而在流体中浮动,并在床内无规则运动,这种床层称为流化床。 与 传 统 的 对 流 干 燥 器 相 比 , 流 化 床 干 燥 器 具 有 体 积 传 热 系 数 高 [aV=103 ~104W/(m3·℃)], 设备结构简单、造价低的优点。与气流干燥器相比,流化床干燥器具有气体阻力较低,物料磨损较低,气固分离较易、热效率较高。(对非结合水的干燥为60~ 80℅,对结合水的干操为30~ 50℅ ), 物料在干燥器中的停留时间和干燥产品的含水量比较容易控制等优点。 流化床提供了空气和被干燥物料传热和传质交换的环境,干燥效果取决于空气流速和空气温度。 空气流速较小形成固定床,物料状态不变。空气流速提高到一定水平后形成流化床,物料在干燥塔内作不规则运动,增加了传热面积,此时的干燥效果最好。当空气流速继续提高以后,会形成夹带,继续增大,就会形成沟流,此时的传热和传质效果最差。 一个完整的流化床干燥系统包括风机,换热器,流化床干燥塔,旋风分离器,布袋除尘器。 流化床干燥塔由塔体、塔内件共同构成的。塔内件主要包括空气分布装置、换热盘管、进料口、出料口、空气出口等组成。 三、实训流程 1.装置认识 ●认识目标 熟悉装置流程、主体设备及其名称、各类测量仪表的作用及名称。 ( 1)装置流程 干燥操作实训装置DCS 图。 2 干燥操作实训装置现场图。 ( 2)主体设备 表 1 干燥设备的结构认识 位号 名称 3 T101 干燥塔 E101 换热器 R102 加料器 R103 旋风分离器 R104 布袋除尘器 R101 导热炉 P102 泵 P101 风机 ( 3)测量仪表 表 2 测量仪表认识 位号 仪表用途 仪表位置 规格 执行器 PI02 流化床压差 集中 0-10kPa, 0.5 级 无 FIC01 空气流量 集中 0-100m^3/h, 0.5 级 控制阀VA108 DIC01 加热电压 集中 0-380V, 1 级 无 LI02 导热罐液位 现场 0-1000mm, 1 级 无 TIA01 导热罐温...
