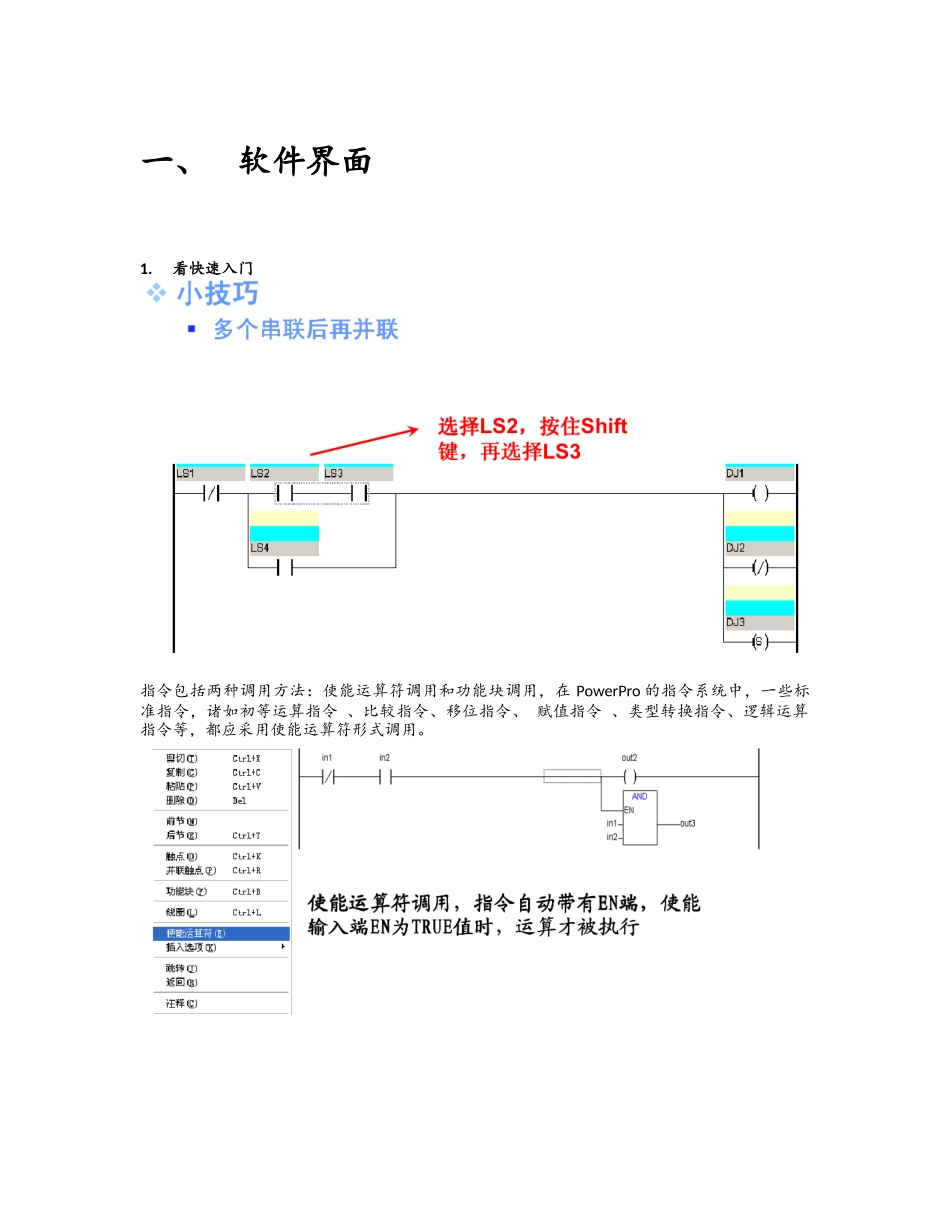

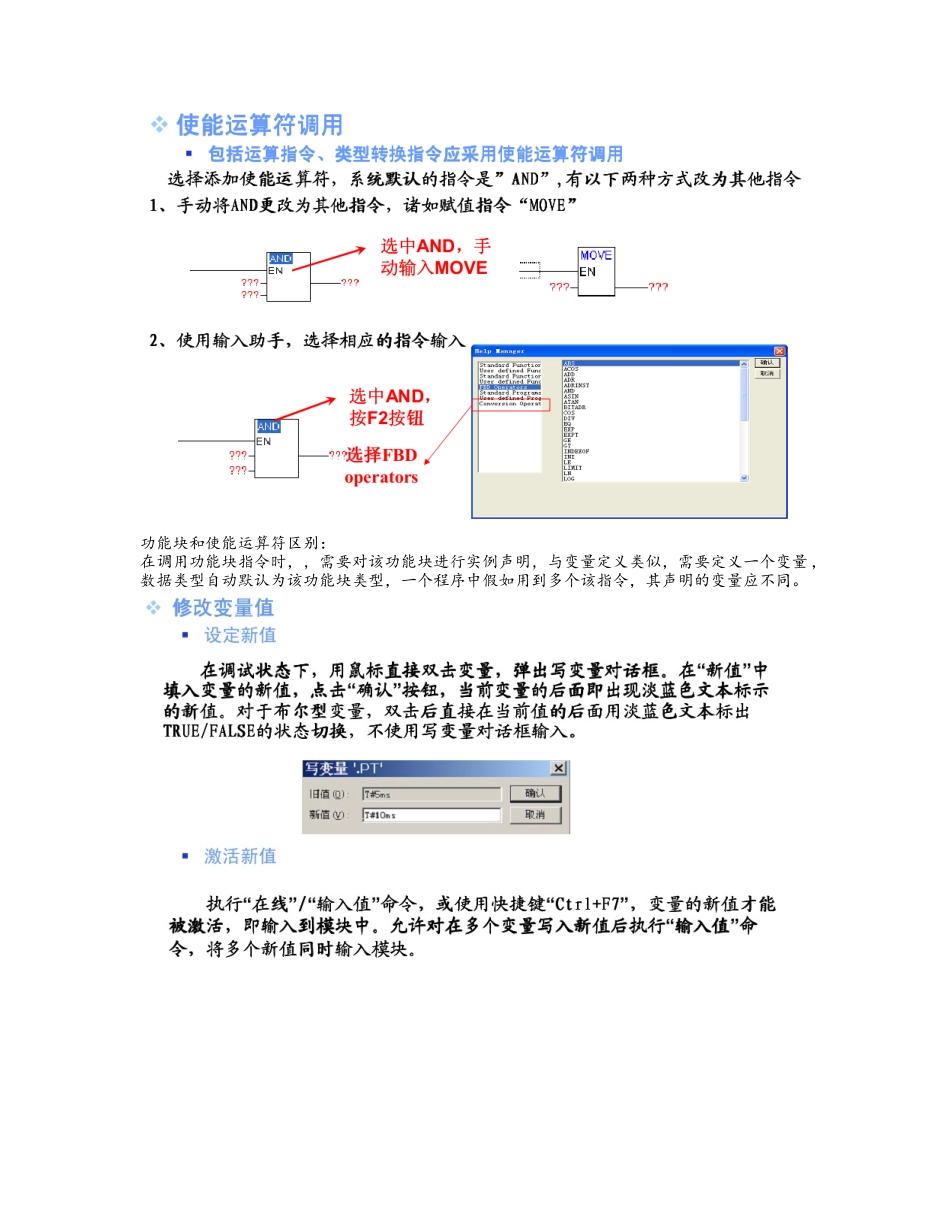

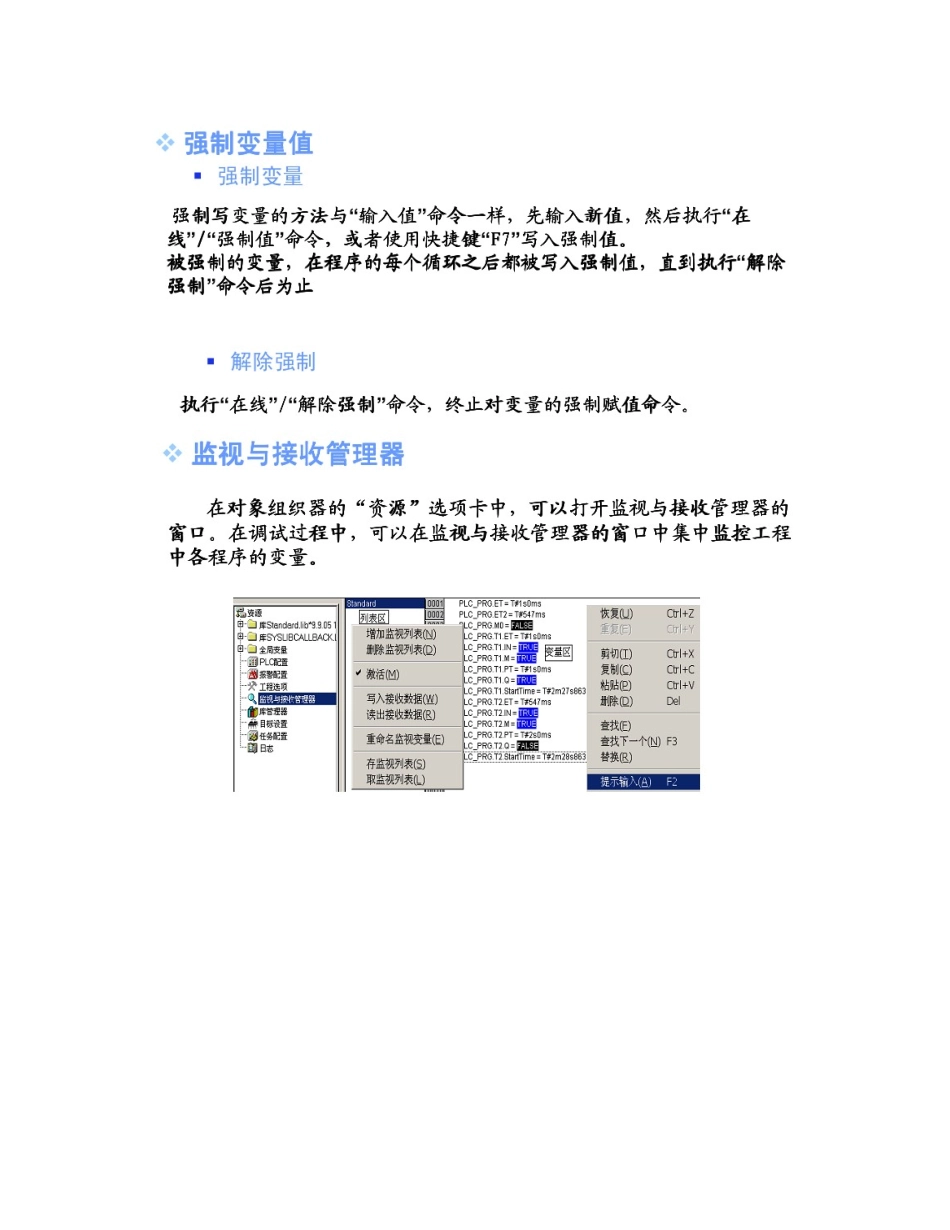

一、软件界面1.看快速入门指令包括两种调用方法：使能运算符调用和功能块调用，在PowerPro的指令系统中，一些标准指令，诸如初等运算指令、比较指令、移位指令、赋值指令、类型转换指令、逻辑运算指令等，都应采用使能运算符形式调用。功能块和使能运算符区别：在调用功能块指令时，，需要对该功能块进行实例声明，与变量定义类似，需要定义一个变量，数据类型自动默认为该功能块类型，一个程序中假如用到多个该指令，其声明的变量应不同。F4功能键：编译信息区位于程序区的下方，用于实时显示程序关于编译、错误、警告或比较的消息，如图2-2-6所示。双击编译信息区中的任一条消息，可以自动跳到编辑器中的相关行，以便查找相关信息。通过“编辑”/“后错误”（F4功能键）和“编辑”/“前错误”（Shift+F4组合功能键）命令可以在错误消息行中快速跳转。2.F2功能键：在编辑窗口中的当前光标位置，按F2功能键，会自动弹出当前位置可以插入的待选项，例如运算符、函数、功能块和变量类型等列表。SHIFT+F2可用于改写。3.对象组织器：主界面左侧的竖条窗口称为对象组织器，由“程序”、“数据类型”、“视图”和“资源”四个选项卡组成，包含了一个工程所必需的基本对象。1)程序选项卡用于对程序的管理。诸如新建子程序、新建中断服务程序等都在程序选卡中完成。2)数据类型选项卡完成对自定义数据类型功能。PowerPro支持用户自定义的数据类型。3)视图选项卡完成视图功能。4)资源选项卡完成PLC硬件配置、添加指令、工程选项及设置中断等功能。4.变量声明区：变量声明区位于对象组织器的右上角。PowerPro将数据分为地址和变量两大类。变量可以不指定具体地址，直接用符号来表示，诸如“start”、“run”，同一符号的变量表示同一个变量。变量与地址不同，变量在使用时需要定义，而地址可以直接引用。变量声明区就是用于显示所有定义的变量。变量的定义有两种方式。一种是在编程时自动定义，并且显示在变量声明区中，如图2-2-4所示；另一种就是直接在变量声明区中定义，变量声明区有文本和表格两种显示形式，图2-2-5所示为变量表格显示形式。5.监视列表：在“资源”选项卡中的“监视与接收管理器”下，选择“插入”菜单下的“新建监视列表”，或在“监视与接收管理器”列表区的左区点击鼠标右键，从弹出的菜单中选择“增加监视列表”，并为列表输入合适的名称，即可插入新的监视列表6.菜单栏高级选项功能块帮助：快捷键为“Alt+Enter”。在梯形图中，选中某个功能块，使用“功能块帮助”，则会弹出相应功能块的“帮助”文件，即“库管理器”，从而了解该功能块的应用。选项：在梯形图中，使用“选项”菜单，则会弹出如图2-3-14所示的“功能块梯形图选项”对话框，可以进行梯形图的相关参数设置。不同的选项卡中，菜单显示的功能不同7.菜单栏在线选项1)在线[O]/停止[P]、在线[O]/复位[E]、在线[O]/冷复位[T]三者的区别：在线[O]/停止[P]：停止程序的运行。在线[O]/复位[E]：停止程序的运行，变量置为初始值。retain型变量维持当前值。在线[O]/冷复位[T]：停止程序的运行，重新初始化所有变量。2)在线[O]/清空用户程序[O]与工程/清空二者的区别：在线[O]/清空用户程序[O]：清除PLC中的程序，重新初始化PLC系统。注意，这与“工程/清空”菜单有所不同。“在线/清空用户程序”是指清除PLC中的程序，重新初始化PLC系统。而“工程/清空”菜单清除以前产生的下载文件，确保系统在下次进行编译时，重新建立新的下载文件。3)在线[O]/断点[B]：在线[O]/断点[B]：在当前位置设置一个断点或删除已有的断点。如果程序运行后到达断点，则程序终止，相应得程序段会以红色背景显示。为了继续程序的运行，可用“在线/运行”、“在线/跳过”或“在线/跳入”命令。具体请参见8.4.6章节在线[O]/断点对话框[L]：编辑整个工程中的断点4)在线[O]/跳过[S]与在线[O]/跳入[N]二者的区别：在线[O]/跳过[S]：单步执行程序，程序在执行之后停止在线[O]/跳入[N]：如果在当前位置是函数或功能块，则程序将执行到被调用程序的第一条指令。在其它情况下，与“在线/跳过”命令一样。5)在线[O]/输入值[W]与在线[O]/强制值[C]二...
