和利时软件手册

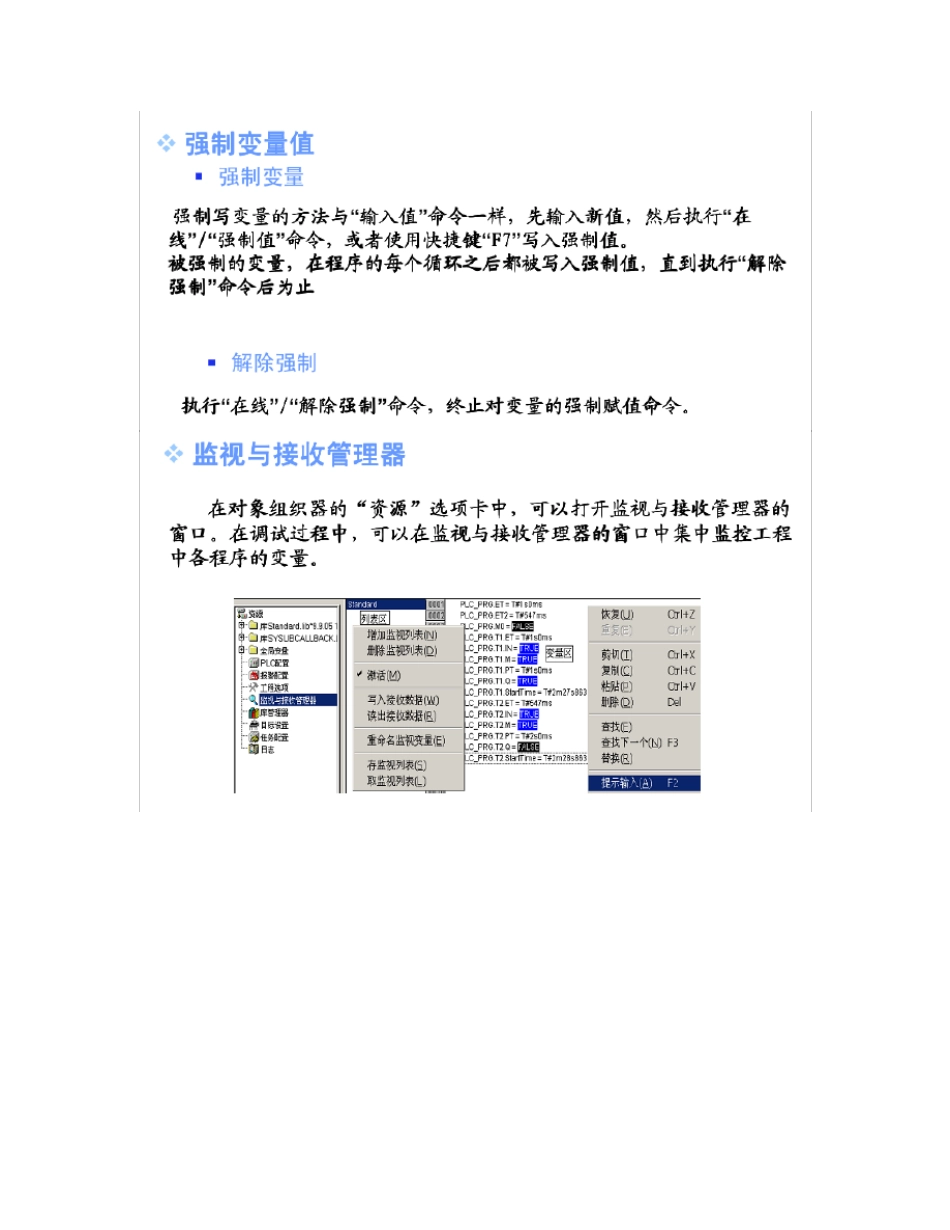

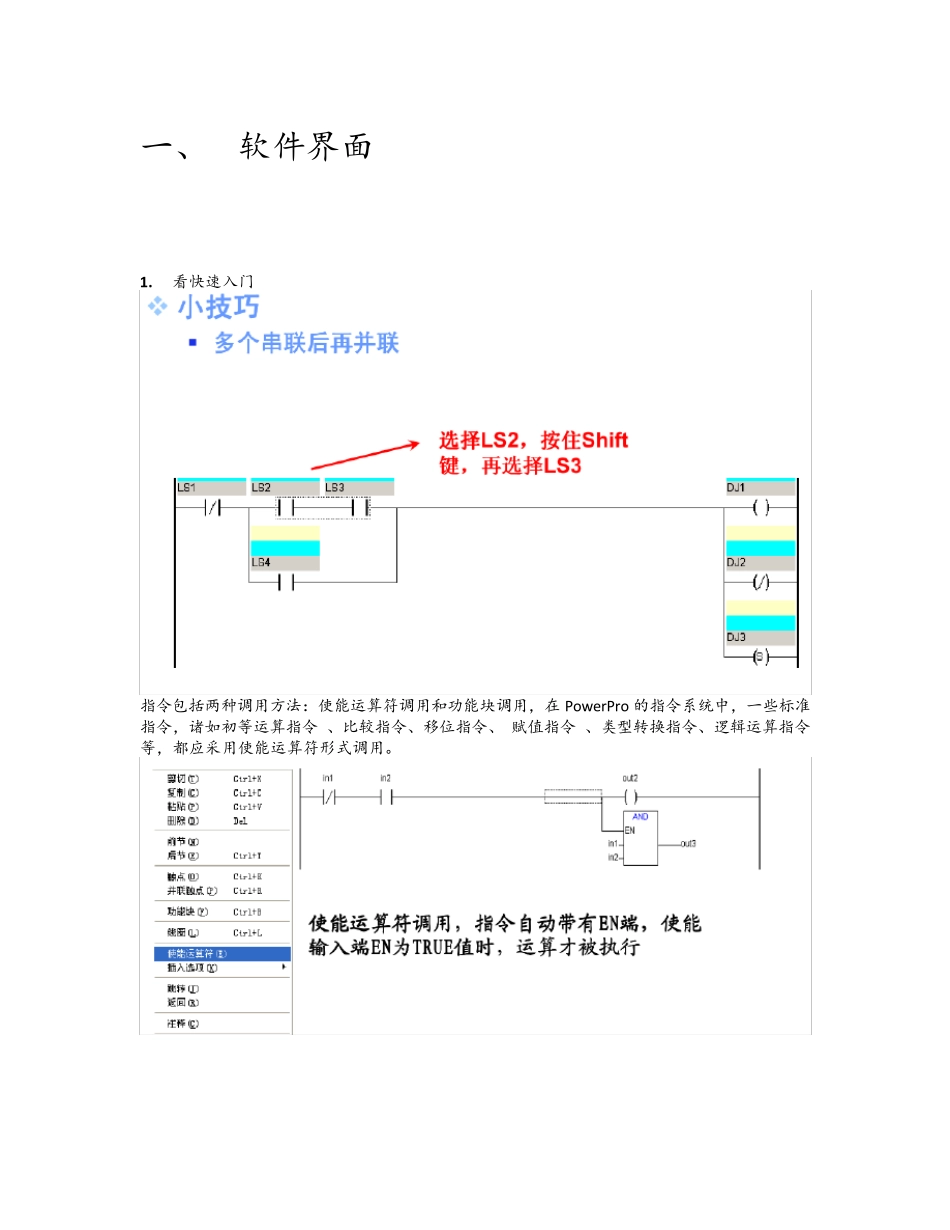

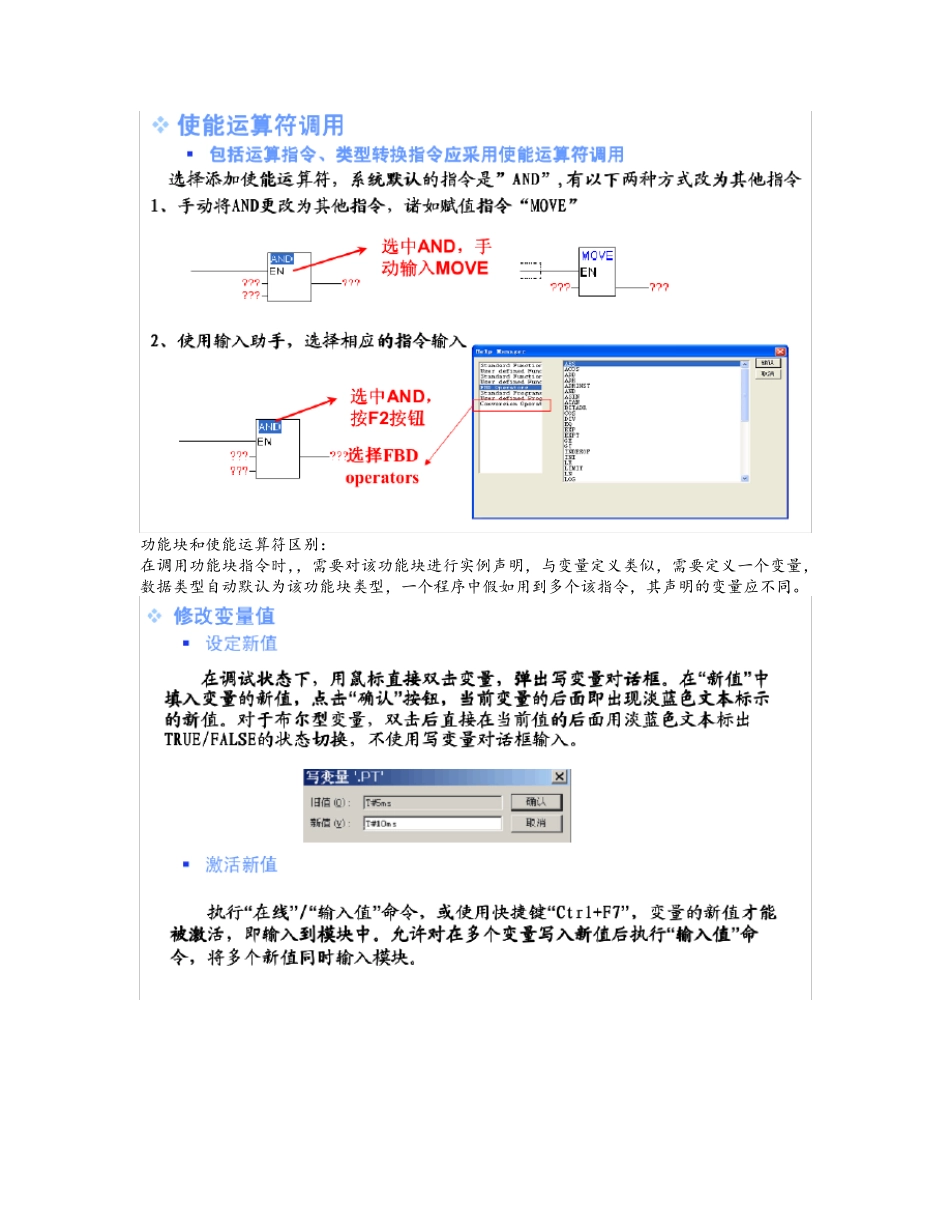

一、 软件界面 1 . 看快速入门 指令包括两种调用方法：使能运算符调用和功能块调用，在 Pow erPro 的指令系统中，一些标准指令，诸如初等运算指令 、比较指令、移位指令、 赋值指令 、类型转换指令、逻辑运算指令等，都应采用使能运算符形式调用。 功能块和使能运算符区别： 在调用功能块指令时，，需要对该功能块进行实例声明，与变量定义类似，需要定义一个变量，数据类型自动默认为该功能块类型，一个程序中假如用到多个该指令，其声明的变量应不同。 F4 功能键： 编译信息区位于程序区的下方，用于实时显示程序关于编译、错误、警告或比较的消息，如图2-2-6 所示。双击编译信息区中的任一条消息，可以自动跳到编辑器中的相关行，以便查找相关信息。通过“编辑”/“后错误”（F4 功能键）和“编辑”/“前错误”（Shift+F4 组合功能键）命令可以在错误消息行中快速跳转。 2. F2 功能键： 在编辑窗口中的当前光标位置，按 F2 功能键，会自动弹出当前位置可以插入的待选项，例如运算符、函数、功能块和变量类型等列表。SHIFT+F2 可用于改写。 3. 对象组织器： 主界面左侧的竖条窗口称为对象组织器，由“程序”、“数据类型”、“视图”和“资源”四个选项卡组成，包含了一个工程所必需的基本对象。 1) 程序选项卡用于对程序的管理。诸如新建子程序、新建中断服务程序等都在程序选卡中完成。 2) 数据类型选项卡完成对自定义数据类型功能。Pow erPro 支持用户自定义的数据类型。 3) 视图选项卡完成视图功能。 4) 资源选项卡完成 PLC 硬件配置、添加指令、工程选项及设置中断等功能。 4. 变量声明区： 变量声明区位于对象组织器的右上角。Pow erPro 将数据分为地址和变量两大类。变量可以不指定具体地址，直接用符号来表示，诸如“start”、“run”，同一符号的变量表示同一个变量。变量与地址不同，变量在使用时需要定义，而地址可以直接引用。变量声明区就是用于显示所有定义的变量。变量的定义有两种方式。一种是在编程时自动定义，并且显示在变量声明区中，如图 2-2-4 所示； 另一种就是直接在变量声明区中定义，变量声明区有文本和表格两种显示形式，图2-2-5 所示为变量表格显示形式。 5. 监视列表： 在“资源”选项卡中的“监视与接收管理器”下，选择“插入”菜单下的“新建监视列表”，或在“监视与接收管理器”列表区的左区点击鼠标右键，从弹出的菜单中选择“增加监视列表”，并为列...
