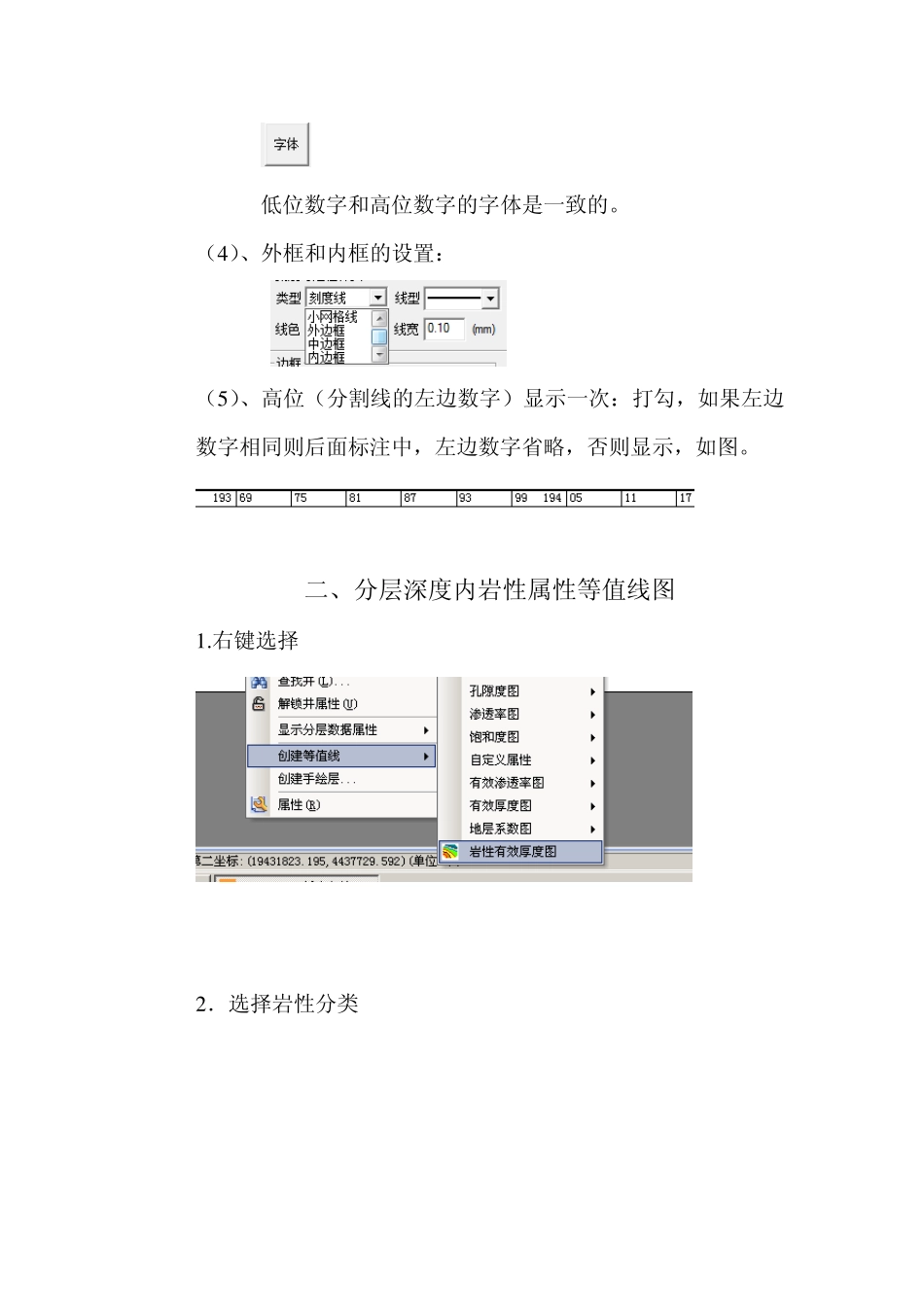

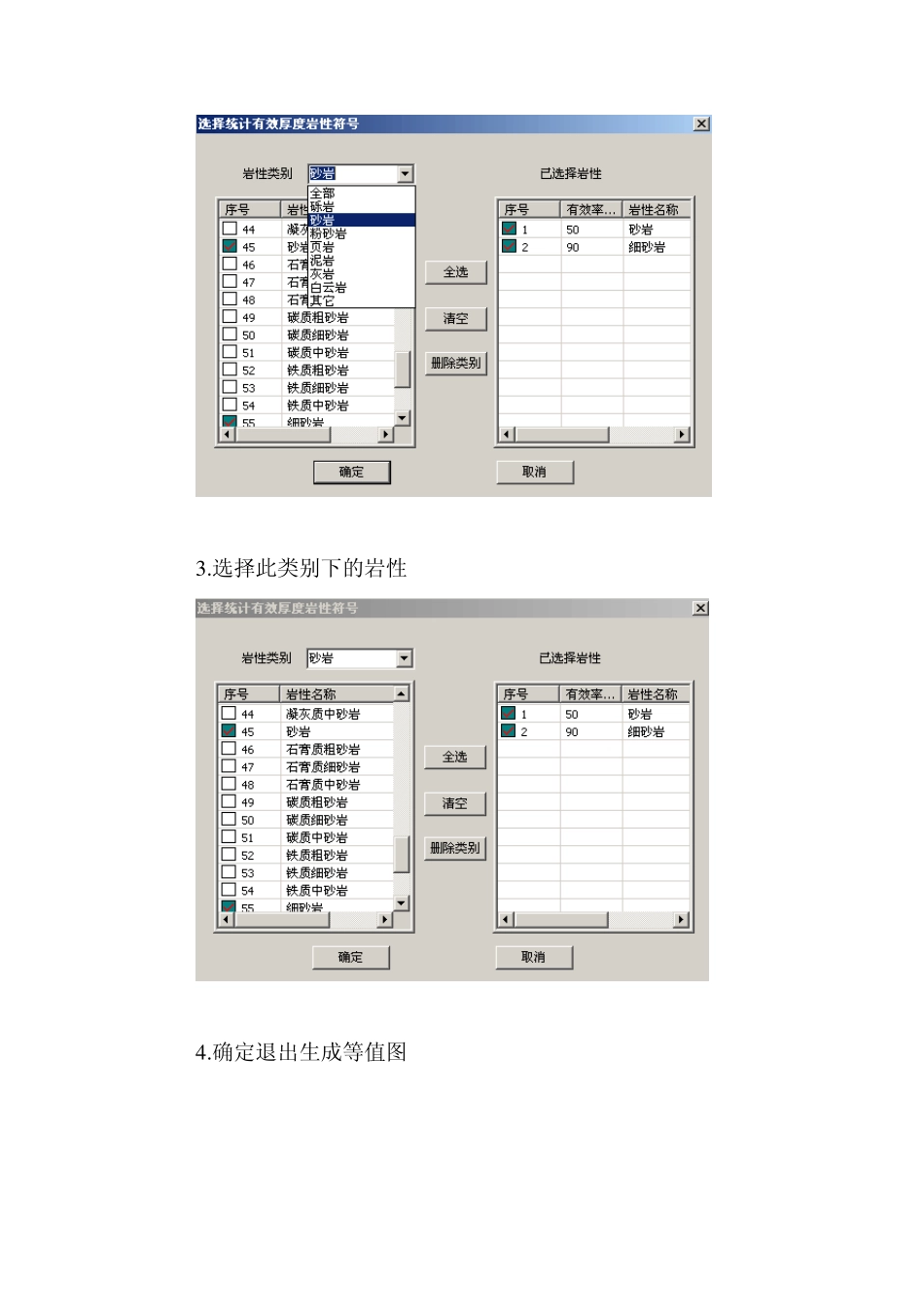

新功能说明 一.网格标注 1、 图示 2、 说明: (1)、显示位数:刻度两侧显示数字位总和; 低位位数:刻度线右边数字位数; 例如: 196|80:显示位数为 5,低位位数:2 (2)、设置分割线的属性,即刻度线的属性,低位数字的颜色也和刻度线颜色一致,如图; (3)、高位数字的颜色设置: 显示总位数 右边显示位数 低位数字和高位数字的字体是一致的。 (4 )、外框和内框的设置: (5 )、高位(分割线的左边数字)显示一次:打勾,如果左边数字相同则后面标注中,左边数字省略,否则显示,如图。 二、分层深度内岩性属性等值线图 1 .右键选择 2 .选择岩性分类 3 .选择此类别下的岩性 4 .确定退出生成等值图 细砂岩等值图 三、色标 1 .色标位置 2 .类别 3 .在平面图等值图上的应用 以色标颜色点数(5 )算出间隔,使等级为色标级数 这样就是用户自己定义的色标填充等值图。 在这儿加用用户定义 : 4 .色标与项目无关,不随项目保存,自动保存在程序文件夹下,换电脑时把色标在旧电脑上导出,再导入新电脑就可以了: 四、井位-井轨迹 1、 更新轨迹 (1 )、功能描述: 轨迹数据不是时时从数据库中获取,因而当轨迹数据发生变化时,平面图的轨迹并没有相应变化,此时可以选择更新轨迹数据选项,则会同步数据,轨迹图形也随之变化。 (2 )、图示: 2、 设置轨迹显示的范围 (1)、功能描述:轨迹默认显示全部深度,但可以设置轨迹显示的范围,其条件是:首先必须选择分层,选择的分层个数可以一个也可以是多个,选择显示的范围时,从选项中任意选择两个即可,按确认就可以按照选择的范围显示轨迹 (2)、图示: 选择了分层 6 和 10 选择了井口和井底(全部) 菜单图示: (3)、说明 A、当没有选中分层是,选中”设置轨迹显示范围”,则不会弹出选则框,因为这是只有选中井口和井底,全部显示井轨迹。 B、井轨迹可能与井位显示不吻合,这是因为:虽然可以选中多个分层,但是井位是根据第一个选中的分层显示的,而轨迹则是在所选则的任何两个分层之间显示。 五、批量修改井属性 1、功能说明: (1)、三种模式的批量修改 A、选择一口井,然后点击右键,选择“应用井属性”,则 会应用到全部井; 图示: B、首先,设置好一个井的属性并且选中它,然后在工具条上选择,然后依次选择要修改的井,选择完毕按右键,此时会弹出一个对话框,按“确定”则修改井属性。 图示: C 、当前没有选...
