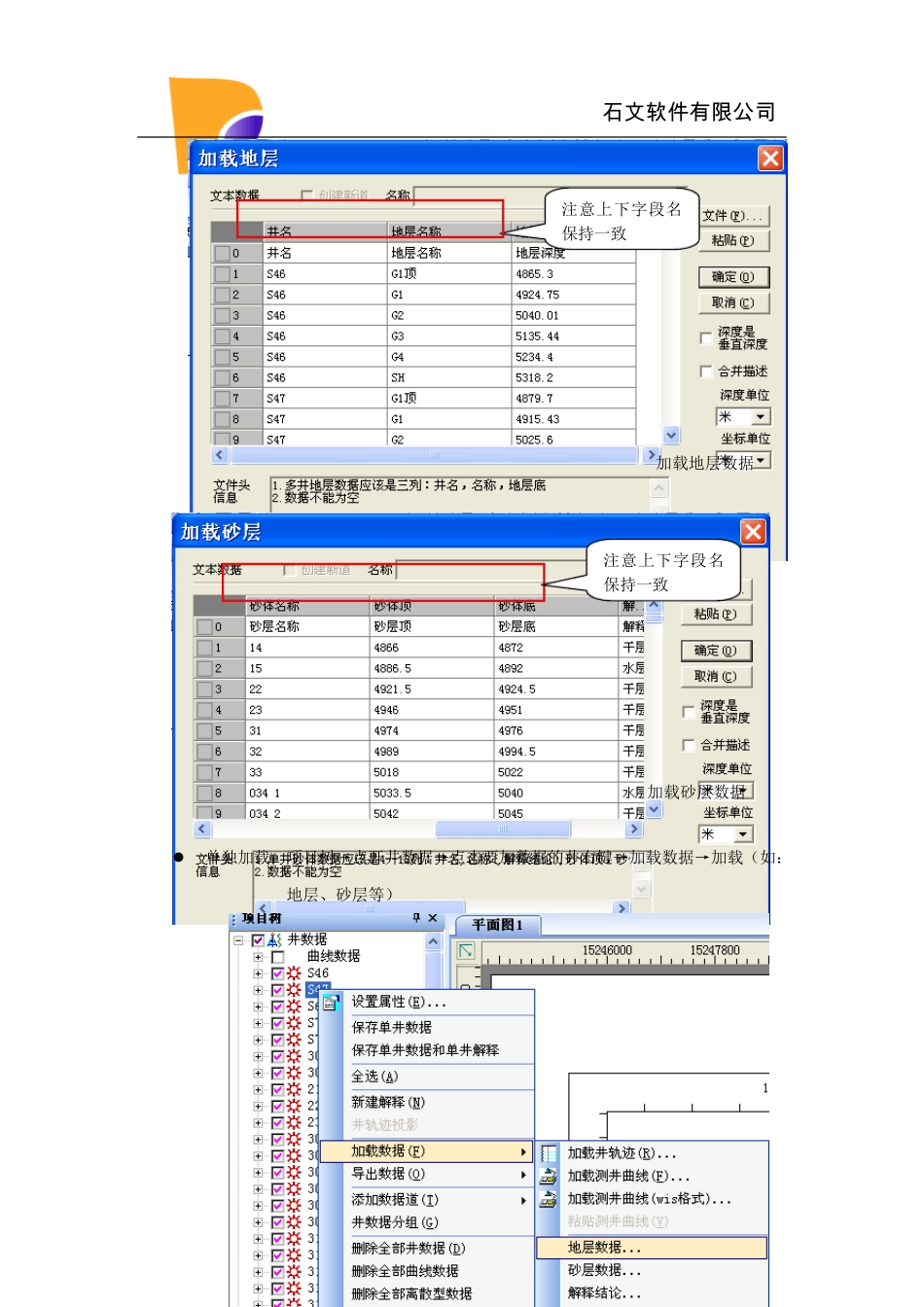

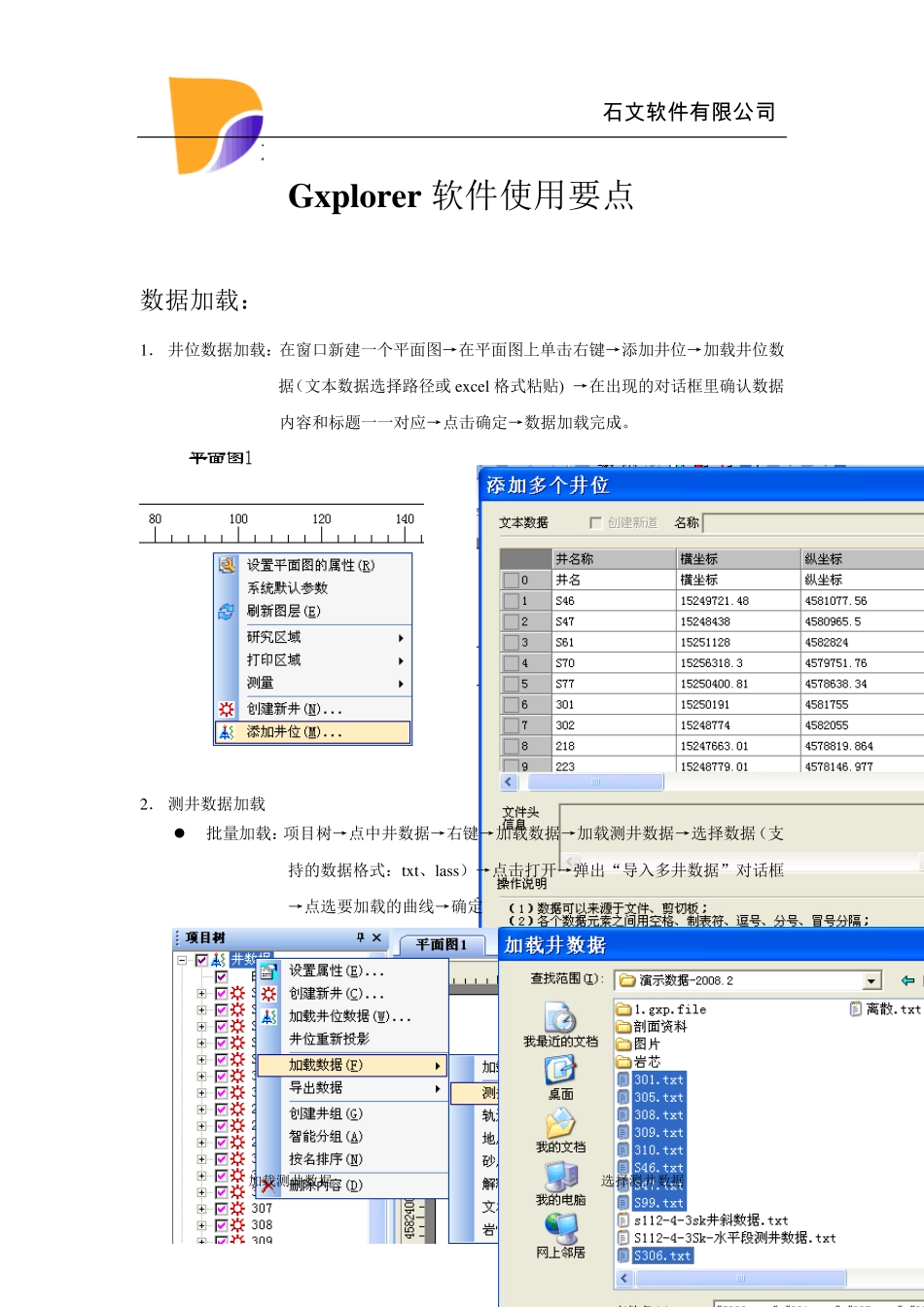

石 文 软 件有限公司 1 Gxplorer 软件使用要点 数据加载： 1． 井位数据加载：在窗口新建一个平面图→在平面图上单击右键→添加井位→加载井位数 据（文本数据选择路径或ex cel 格式粘贴) →在出现的对话框里确认数据内容和标题一一对应→点击确定→数据加载完成。 2． 测井数据加载 批量加载：项目树→点中井数据→右键→加载数据→加载测井数据→选择数据（支 持的数据格式：tx t、lass）→点击打开→弹出“导入多井数据”对话框→点选要加载的曲线→确定 加载测井数据 选择测井数据 石 文 软 件有限公司 2 选择曲线 曲线加载成功后 单独加载：项目树→点开井数据→点击要加数据的井右键→加载数据→加载测井 曲线→确定 3 ． 分层数据加载 批量加载：项目树→点中井数据→右键→加载数据→加载（如：地层、砂层等）→ 确保数据内容和列标名称对应→点击确定→弹出“重建分层结构”对话框，数据加载完毕。 石 文 软 件有限公司 3 加载地层数据 加载砂层数据 单独加载：项目树→点开井数据→点击要加数据的井右键→加载数据→加载（如： 地层、砂层等） 注意上下字段名保持一致 注意上下字段名保持一致 石 文 软 件有限公司 4 4． 研究区域、断层数据或边界线数据加载 加载研究区域：项目树→平面图→点击研究区域管理器→右键→加载研究区域 加载断层数据：项目树→平面图→点击断层管理器→右键→加载数据 加载边界线数据：项目树→平面图→打开人文信息管理器→选中边界线→右键→加 载数据 加载研究区域 加载断层数据 加载边界线 5． 井位显示在平面图上后，可以使用快捷键Shift+鼠标左键――移动平面图，Shift+Alt+鼠标左键或Shift+Ctrl+鼠标左键调整，以改变平面图作图比例。 连井剖面： 一、创建剖面： 1．选择井：平面图上单击鼠标右键→选择创建连井→依次在平面图上点选连接作剖面的井→单击右键选择创建连井剖面。 石 文 软 件有限公司 5 2 ．确定井的风格：剖面上选一口井确定风格和加载的图道→点中井名单击右键→保存单井默认模版→在空白处单击右键选择所有井使用默认模版。 石 文 软 件有限公司 6 3 ．截取要研究的目的层：点中地层分界线→右键→地层线截取作图井段顶/底部→截取 4 ．调整井间比例：在空白处双击→层与井间属性下选择是否与实际距离成比例→调整作图比例 5 ．选择对齐方式：点中地层分界线→右...
