浅圆仓仓顶模板施工方案

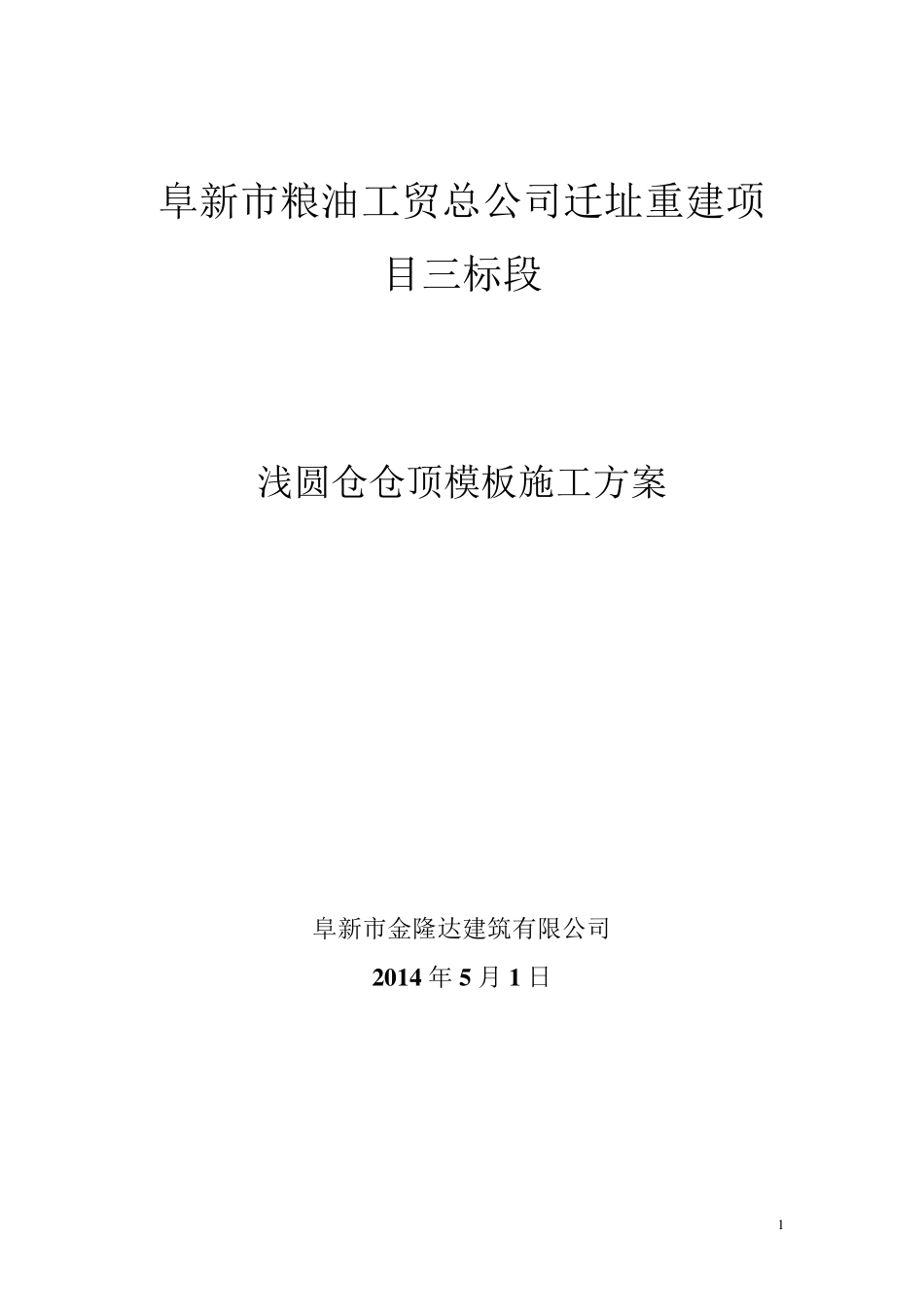

浅圆仓仓顶模板施工方案_第1页
1/15

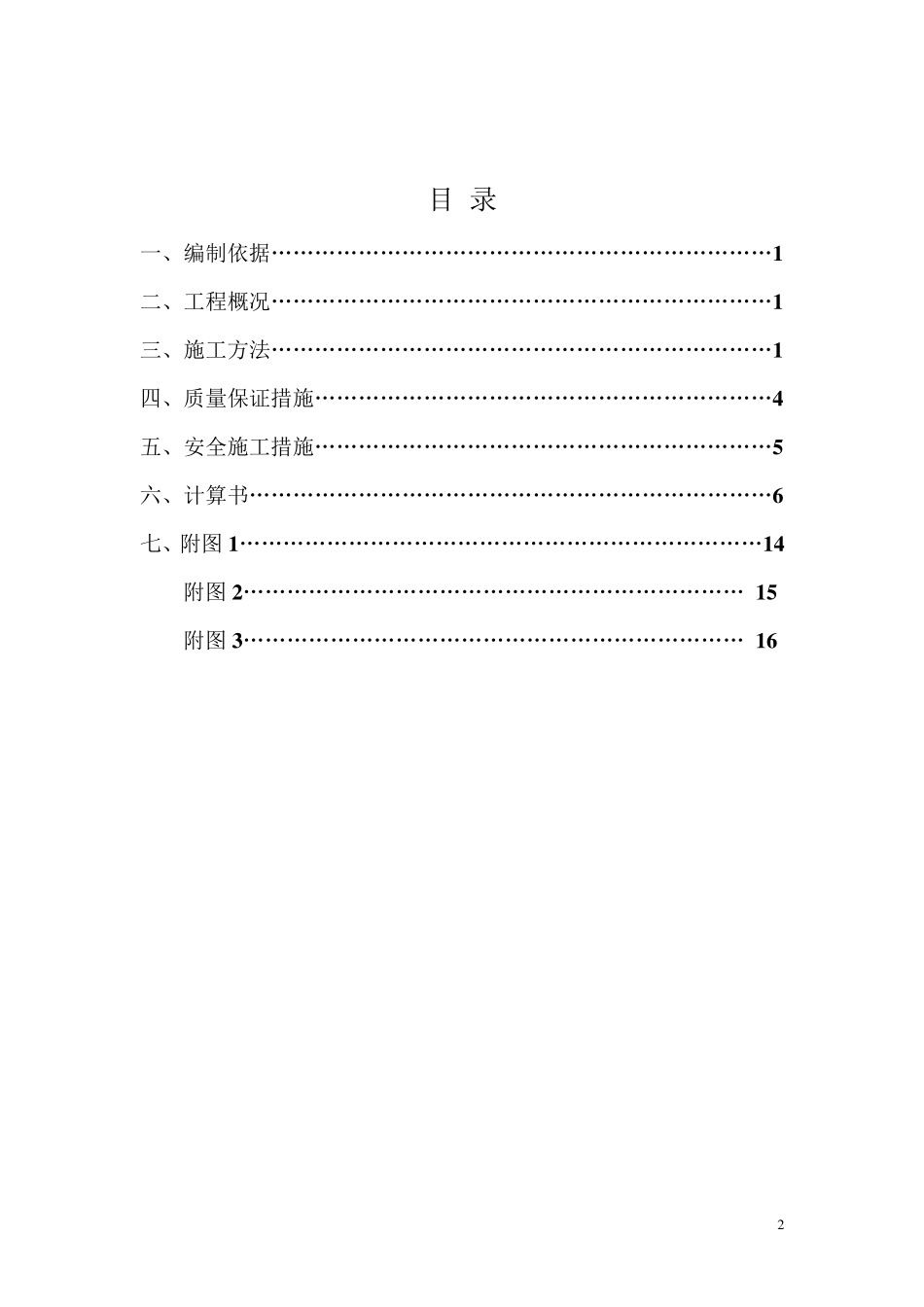

浅圆仓仓顶模板施工方案_第2页
2/15

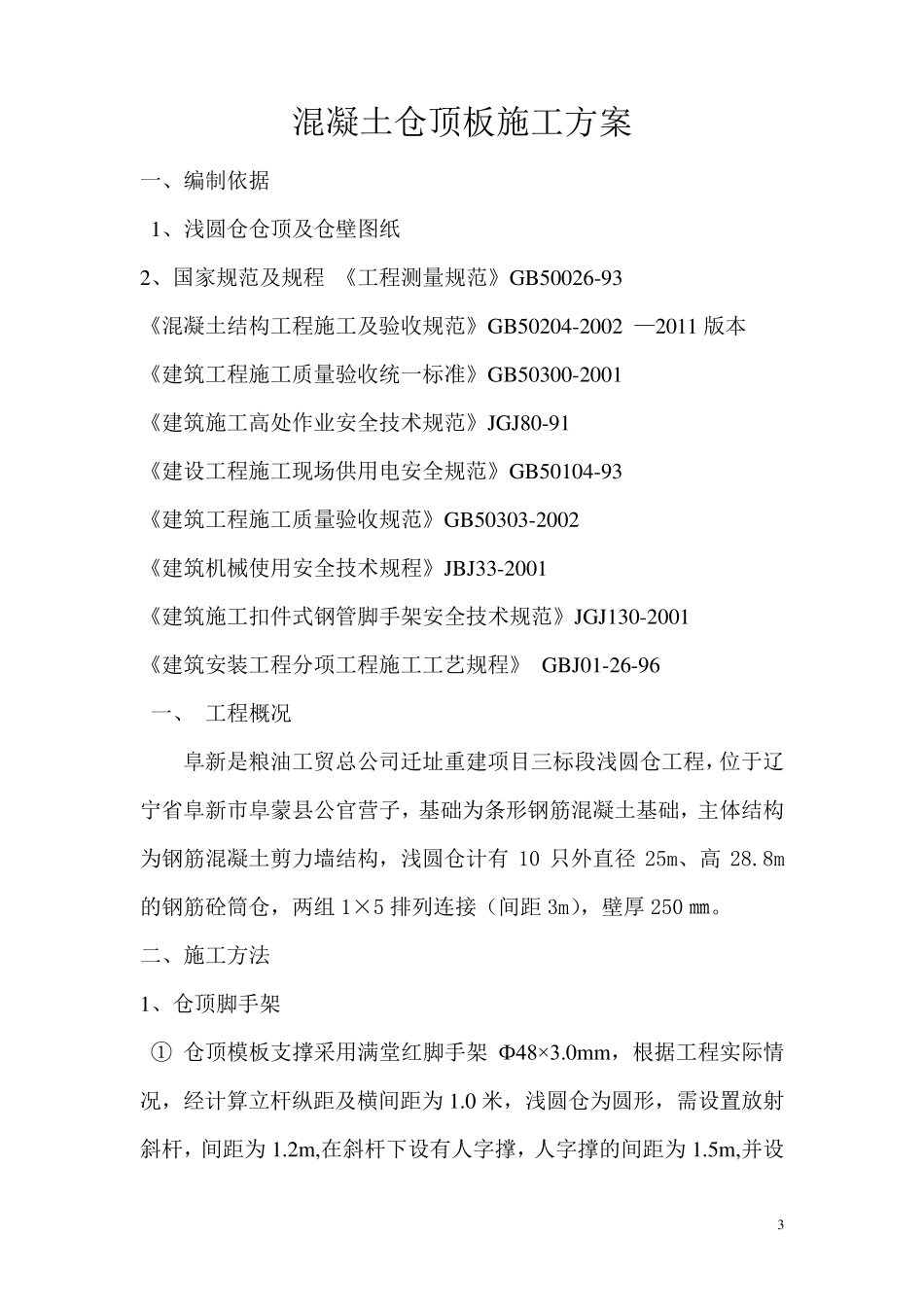

浅圆仓仓顶模板施工方案_第3页
3/15
1 阜新市粮油工贸总公司迁址重建项目三标段 浅圆仓仓顶模板施工方案 阜新市金隆达建筑有限公司 2 0 1 4 年 5 月 1 日 2 目 录 一、编制依据……………………………………………………………1 二、工程概况……………………………………………………………1 三、施工方法……………………………………………………………1 四、质量保证措施………………………………………………………4 五、安全施工措施………………………………………………………5 六、计算书………………………………………………………………6 七、附图 1 ………………………………………………………………1 4 附图 2 …………………………………………………………… 1 5 附图 3 …………………………………………………………… 1 6 3 混凝土仓顶板施工方案 一、编制依据 1、浅圆仓仓顶及仓壁图纸 2、国家规范及规程 《工程测量规范》GB50026-93 《混凝土结构工程施工及验收规范》GB50204-2002 —2011 版本 《建筑工程施工质量验收统一标准》GB50300-2001 《建筑施工高处作业安全技术规范》JGJ80-91 《建设工程施工现场供用电安全规范》GB50104-93 《建筑工程施工质量验收规范》GB50303-2002 《建筑机械使用安全技术规程》JBJ33-2001 《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001 《建筑安装工程分项工程施工工艺规程》 GBJ01-26-96 一、 工程概况 阜新是粮油工贸总公司迁址重建项目三标段浅圆仓工程,位于辽宁省阜新市阜蒙县公官营子,基础为条形钢筋混凝土基础,主体结构为钢筋混凝土剪力墙结构,浅圆仓计有10 只外直径25m、高28.8m的钢筋砼筒仓,两组1×5 排列连接(间距3m),壁厚250 ㎜。 二、施工方法 1、仓顶脚手架 ① 仓顶模板支撑采用满堂红脚手架Ф48×3.0m m ,根据工程实际情况,经计算立杆纵距及横间距为1.0 米,浅圆仓为圆形,需设置放射斜 杆,间距为1.2m ,在 斜 杆下 设有人 字 撑,人 字 撑的间距为1.5m ,并 设 4 置水平剪刀撑及竖向剪刀撑,仓顶处距仓壁1.5 米,设置水平拉杆,保证其整体稳定性,具体搭设见附图。 ② 仓顶混凝土施工完毕后,需达到拆除强度后,才可以拆除。 2、模板 ①本工程仓顶板为椎形,搭设模板时需要用直径 22 三级钢筋间距500m m ,支撑50*80 木方,(具体做法见附图三) ②考虑到模板木方拆除、以及仓内设有加气混凝土砌块,...
