热电偶标准装置技术报告

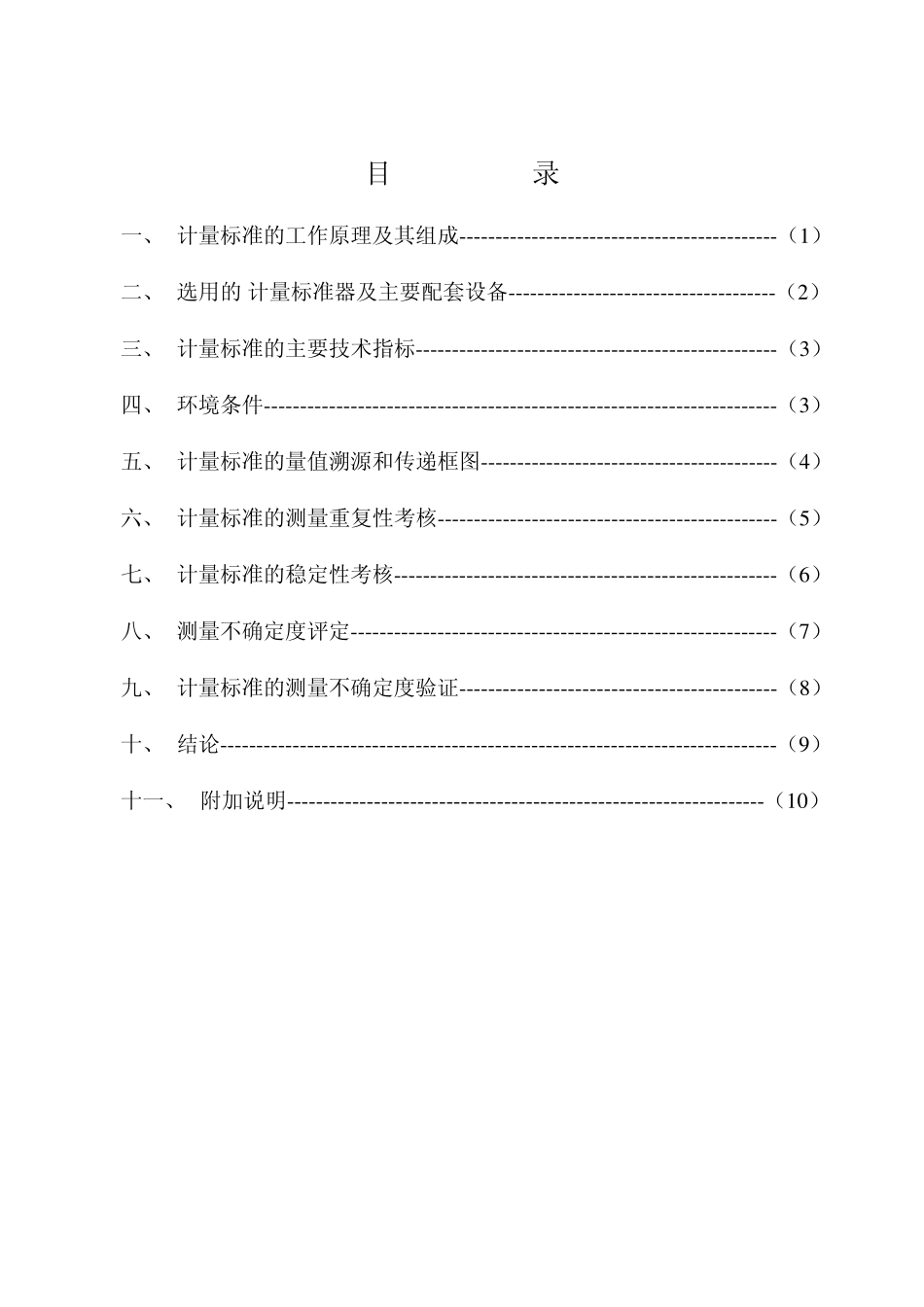

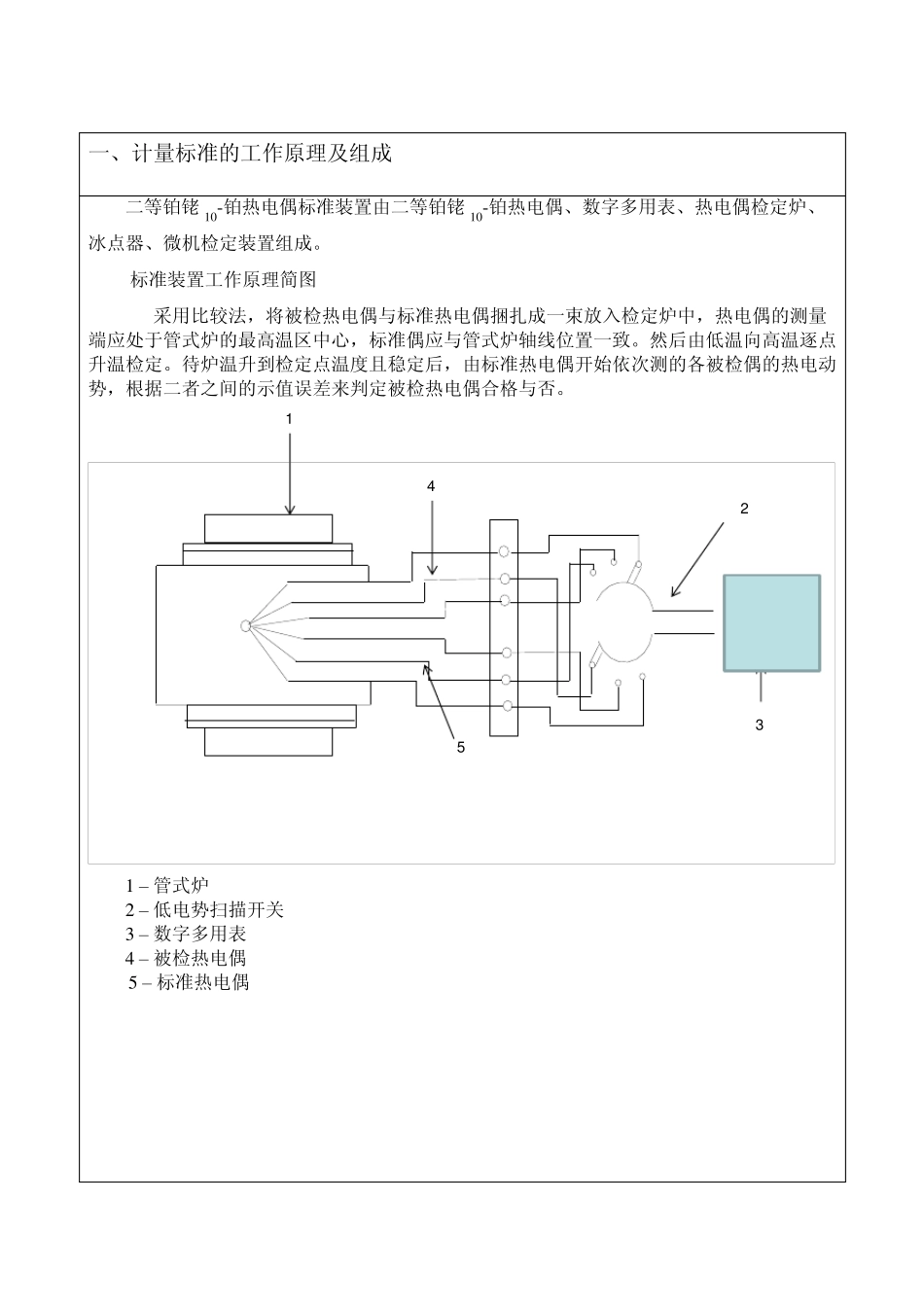

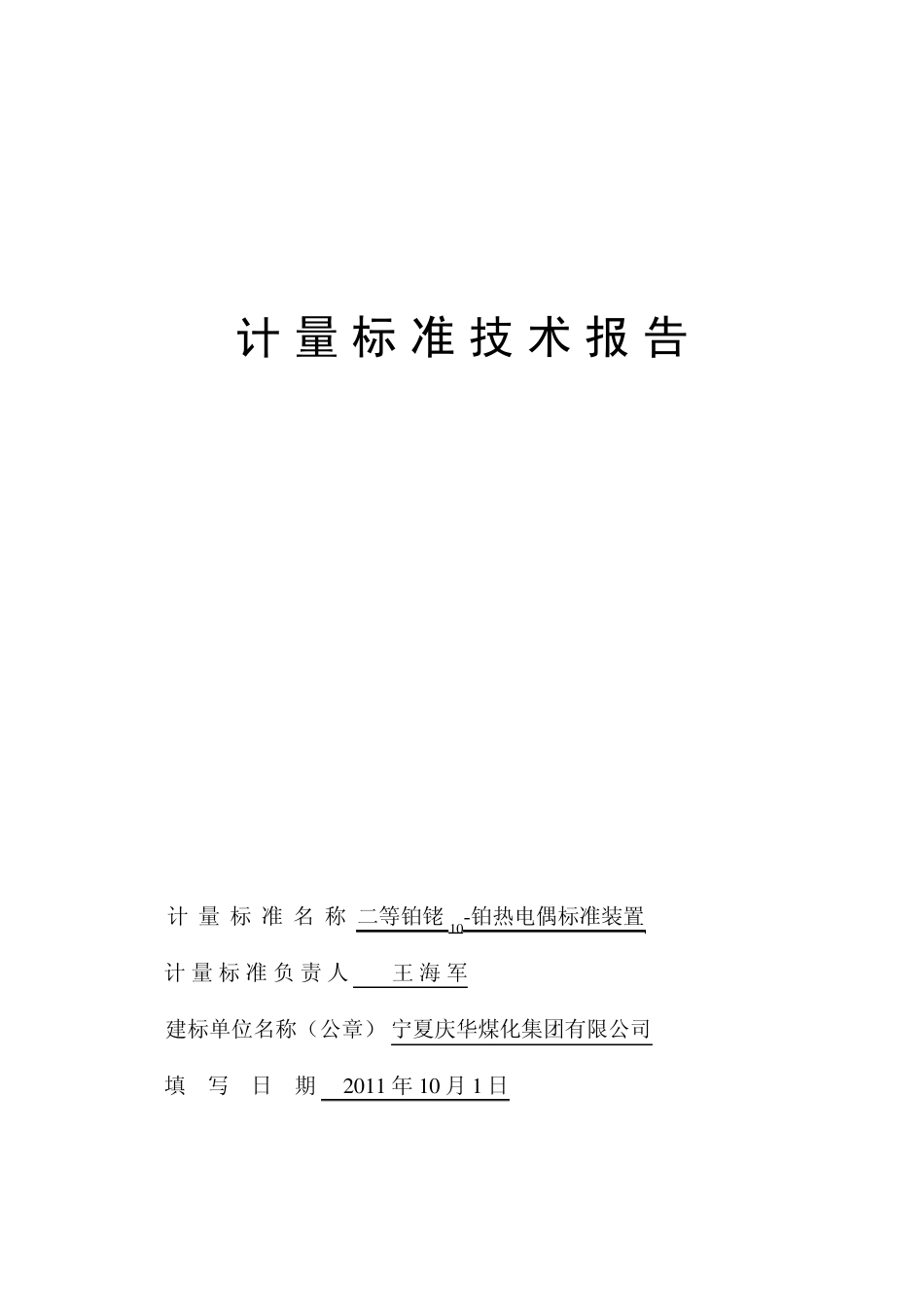

计 量 标 准 技 术 报 告 计量标准名称 二等铂铑 1 0-铂热电偶标准装置 计 量 标 准 负 责 人 王 海 军 建标单位名称（公章） 宁夏庆华煤化集团有限公司 填 写 日 期 2 0 1 1 年 1 0 月 1 日 目 录 一、 计量标准的工作原理及其组成--------------------------------------------（1 ） 二、 选用的 计量标准器及主要配套设备-------------------------------------（2 ） 三、 计量标准的主要技术指标--------------------------------------------------（3 ） 四、 环境条件-----------------------------------------------------------------------（3 ） 五、 计量标准的量值溯源和传递框图-----------------------------------------（4 ） 六、 计量标准的测量重复性考核-----------------------------------------------（5 ） 七、 计量标准的稳定性考核-----------------------------------------------------（6 ） 八、 测量不确定度评定-----------------------------------------------------------（7 ） 九、 计量标准的测量不确定度验证--------------------------------------------（8 ） 十、 结论-----------------------------------------------------------------------------（9 ） 十一、 附加说明------------------------------------------------------------------（1 0 ） 一、计量标准的工作原理及组成 二等铂铑 1 0-铂热电偶标准装置由二等铂铑 1 0-铂热电偶、数字多用表、热电偶检定炉、冰点器、微机检定装置组成。 标准装置工作原理简图 采用比较法，将被检热电偶与标准热电偶捆扎成一束放入检定炉中，热电偶的测量端应处于管式炉的最高温区中心，标准偶应与管式炉轴线位置一致。然后由低温向高温逐点升温检定。待炉温升到检定点温度且稳定后，由标准热电偶开始依次测的各被检偶的热电动势，根据二者之间的示值误差来判定被检热电偶合格与否。 12543 1 – 管式炉 2 – 低电势扫描开关 3 – 数字多用表 4 – 被检热电偶 5 – 标准热电偶 二、选用的计量标准器及主要配套设备 计量标准器 名 称 型 号 测量范围 不确定度或 准确度等级或 最大允许误差 制造厂及 出厂编号 检 定 证书号 二等铂铑10-铂 热电偶 WRPB-2 （300~1300）℃ 二等 昆明大方 RG20110 02143 主要配套设备 数字...
