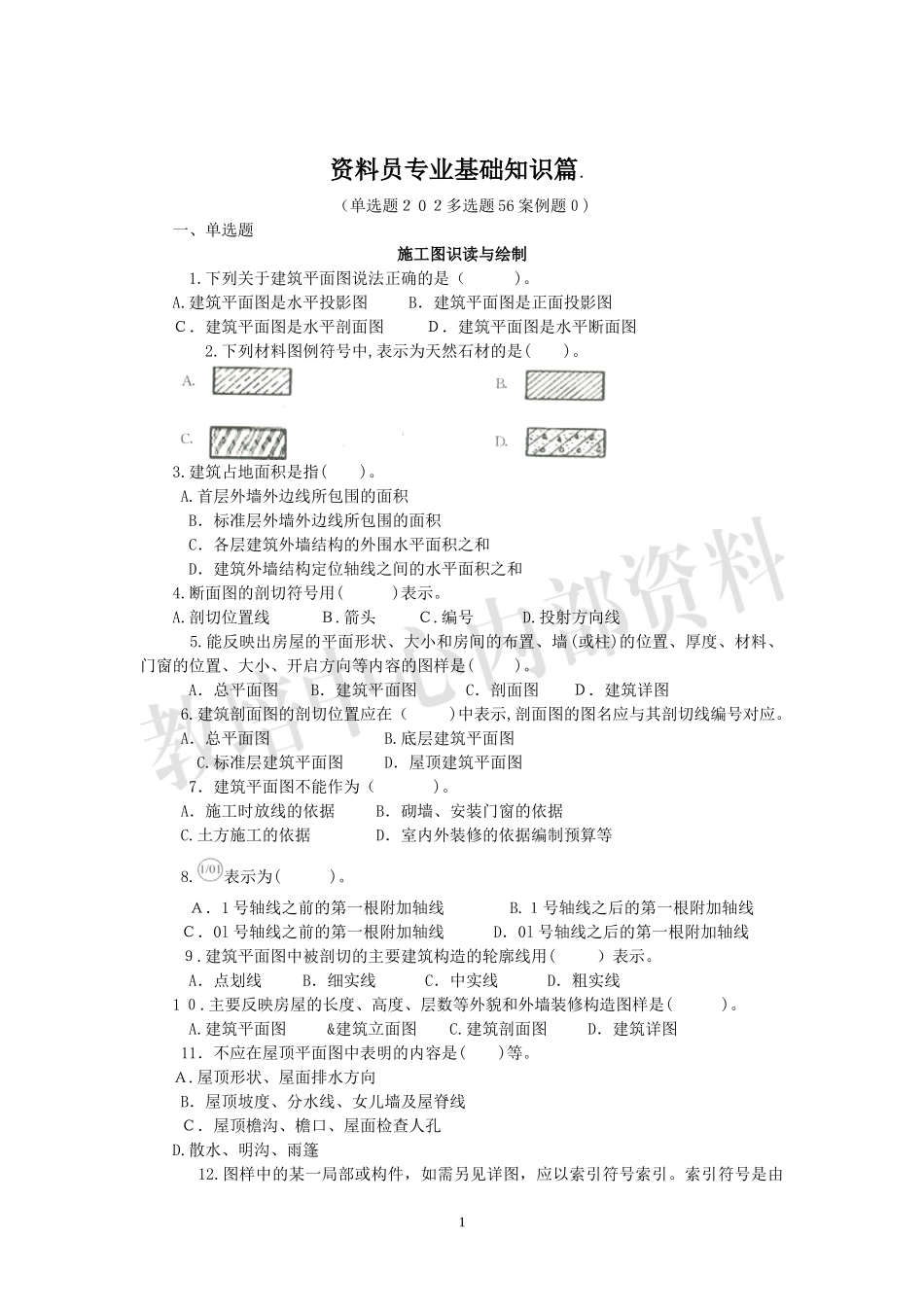

资料员专业基础知识篇．（单选题２0２多选题56案例题０)一、单选题施工图识读与绘制1.下列关于建筑平面图说法正确的是（)。A.建筑平面图是水平投影图B．建筑平面图是正面投影图Ｃ．建筑平面图是水平剖面图Ｄ．建筑平面图是水平断面图2.下列材料图例符号中,表示为天然石材的是()。3.建筑占地面积是指()。A.首层外墙外边线所包围的面积B．标准层外墙外边线所包围的面积C．各层建筑外墙结构的外围水平面积之和D．建筑外墙结构定位轴线之间的水平面积之和4.断面图的剖切符号用()表示。A.剖切位置线Ｂ.箭头Ｃ.编号D.投射方向线5.能反映出房屋的平面形状、大小和房间的布置、墙(或柱)的位置、厚度、材料、门窗的位置、大小、开启方向等内容的图样是()。A．总平面图B．建筑平面图C．剖面图Ｄ．建筑详图6.建筑剖面图的剖切位置应在（)中表示,剖面图的图名应与其剖切线编号对应。A．总平面图B.底层建筑平面图C.标准层建筑平面图D．屋顶建筑平面图7．建筑平面图不能作为（)。A．施工时放线的依据B．砌墙、安装门窗的依据C.土方施工的依据D．室内外装修的依据编制预算等8.表示为()。Ａ．1号轴线之前的第一根附加轴线B.１号轴线之后的第一根附加轴线Ｃ．0l号轴线之前的第一根附加轴线D．0l号轴线之后的第一根附加轴线９.建筑平面图中被剖切的主要建筑构造的轮廓线用(）表示。A．点划线B．细实线C．中实线D．粗实线1０.主要反映房屋的长度、高度、层数等外貌和外墙装修构造图样是()。A.建筑平面图&建筑立面图C.建筑剖面图D．建筑详图11．不应在屋顶平面图中表明的内容是()等。Ａ.屋顶形状、屋面排水方向B．屋顶坡度、分水线、女儿墙及屋脊线Ｃ．屋顶檐沟、檐口、屋面检查人孔D.散水、明沟、雨篷12.图样中的某一局部或构件，如需另见详图，应以索引符号索引。索引符号是由1直径为()㎜的圆和水平直径组成。A．8Ｂ.１2C．10D．1４１3.在建筑剖面图上不能读到的尺寸标注是（)。A．建筑层高Ｂ．建筑总高C．门窗洞口宽度尺寸Ｄ．房屋室内外地面高差１４．表示房屋内部的结构或构造方式，如屋面（楼、地面)形式、分层情况、材料、做法、高度尺寸及各部分的竖向联系等的图样，称为(）。A．外墙身详图B．楼梯结构剖面图C．建筑剖面图D.楼梯剖面图15．在建筑施工图样的尺寸标注中，以()为单位时,一般不需标注单位。A．㎜或ｍB．cm或㎜Ｃ.cm或ｍD.dm或m16.施工图中的会签栏应是()的签字区。A．各专业工种负责人B．制图者C．审核人D．单位负责人17．用来表达墙身与地面、楼面、屋面的构造连接情况以及檐口、门窗顶、窗台、勒脚、防潮层、散水、明沟的尺寸、材料、做法等构造情况的图样是(）。Ａ.墙身详图B.建筑平面图C.建筑剖面图D．建筑立面图18.不应在楼梯的建筑详图中表示的内容是()。A.楼梯平面图Ｂ.楼梯剖面图C．台阶、坡道详图D．踏步和栏杆详图19．建筑剖面图及其详图中注写的标高为()。A．建筑标高B．室内标高C.结构标高D．室外标高20．在建筑总平面图的常用图例中，对于新建建筑物外形应用（)绘制。A．细实线B.中虚线C．粗实线D．点划线21.图样的比例应为()相对应要素的线性尺寸之比。A．实物与图形Ｂ.图形与实物C．图形与建筑物D.模型与实物2２．因建筑平面图是水平剖面图,故在绘制时,应按剖面图的方法绘制，被剖切到的墙、柱轮廓用()绘制。A．粗实线B.粗虚线C．中粗实线D．细实线23．在同一图幅内，当确定粗线线宽为l.4㎜时,其细线的线宽应当是()。A．1.0㎜B．0.７mmC．0．5mmD．0.３５㎜24．主要用来确定新建房屋的位置、朝向以及周边环境关系的图样是()。Ａ.建筑总平面图B．建筑立面图C．建筑平面图Ｄ.功能分析图25．不能用于给拟建建筑定位的方法是(）。Ａ．利用新建筑与原有建筑或道路中心线的距离确定新建筑的位置B.利用施工坐标确定新建建筑的位置C．根据业主指示和自身施工经验确定新建建筑的位置D.利用大地测量坐标确定新建建筑的位置２6．为使建筑立面图主次分明、图面美观.在绘制室外地坪线时应用（）表示。A.加粗实线(1.4b）B．粗实线(b)C.中实线（0.5b）D.细实线（０.25b）27.剖切面的位置,要选择在房屋内部构造比较复杂且有代表性的部位,并应通过()。Ａ．楼、地面B.门窗洞口C．墙、...
