自动化仪表安装方案

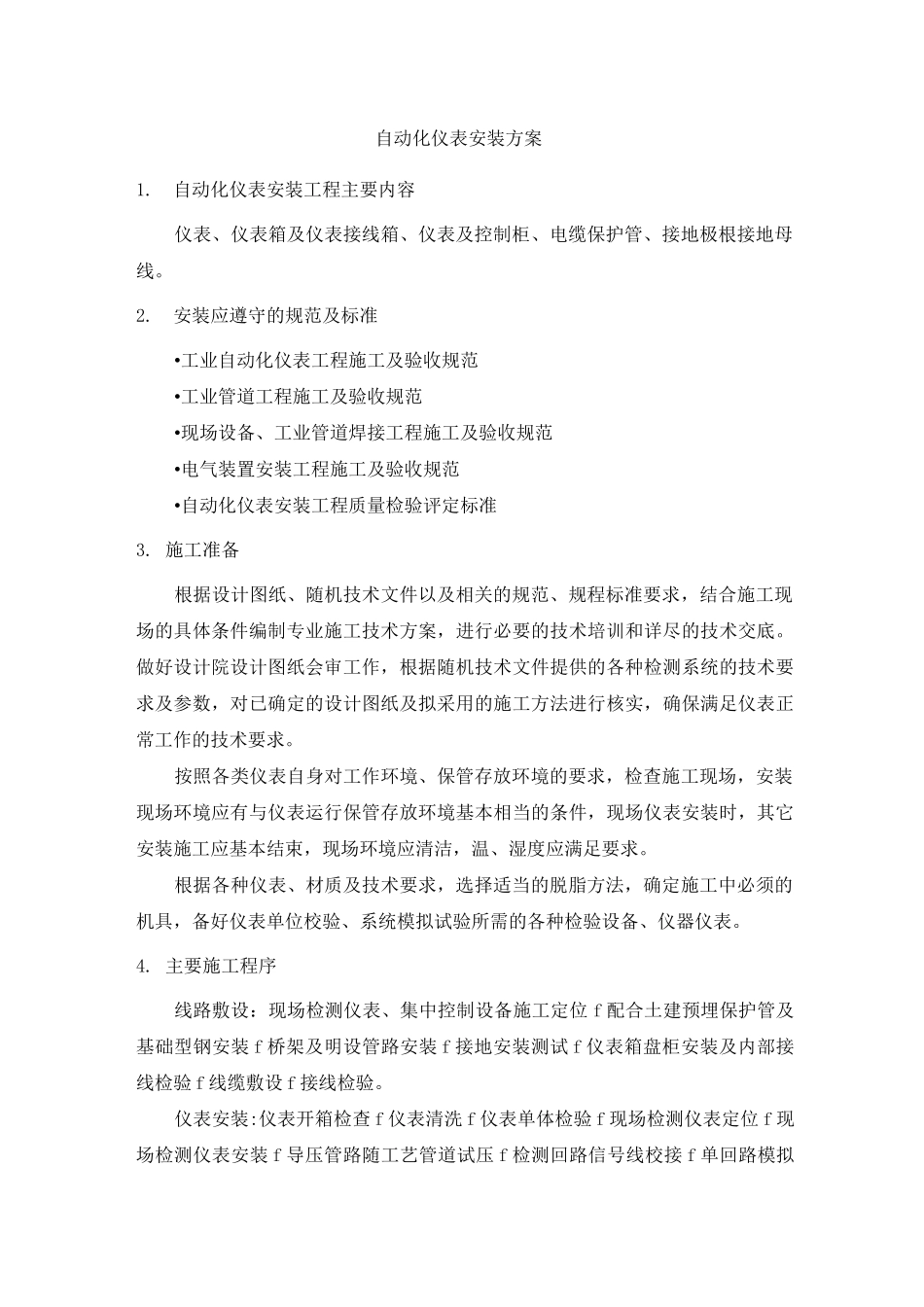

自动化仪表安装方案_第1页
1/7

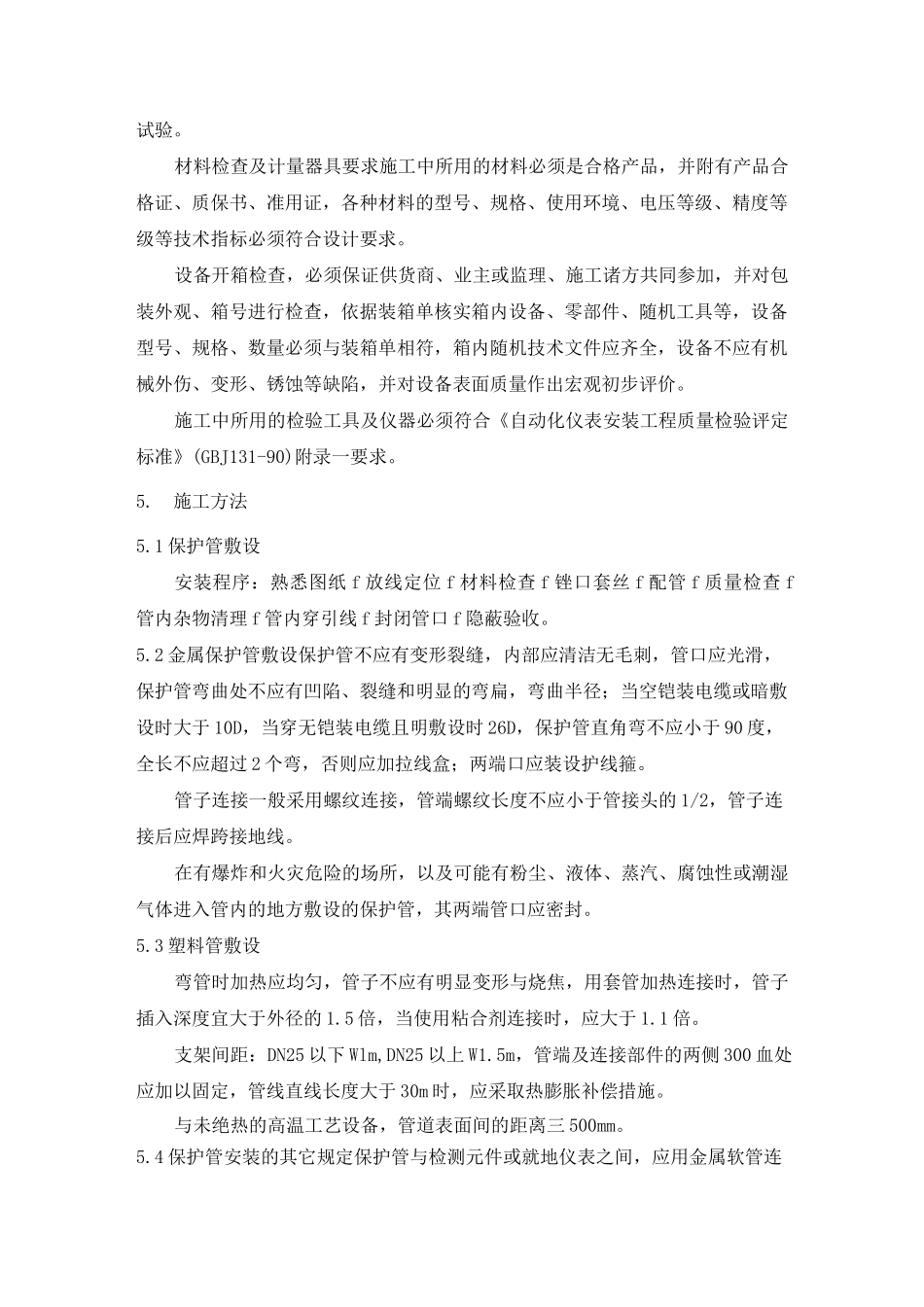

自动化仪表安装方案_第2页
2/7

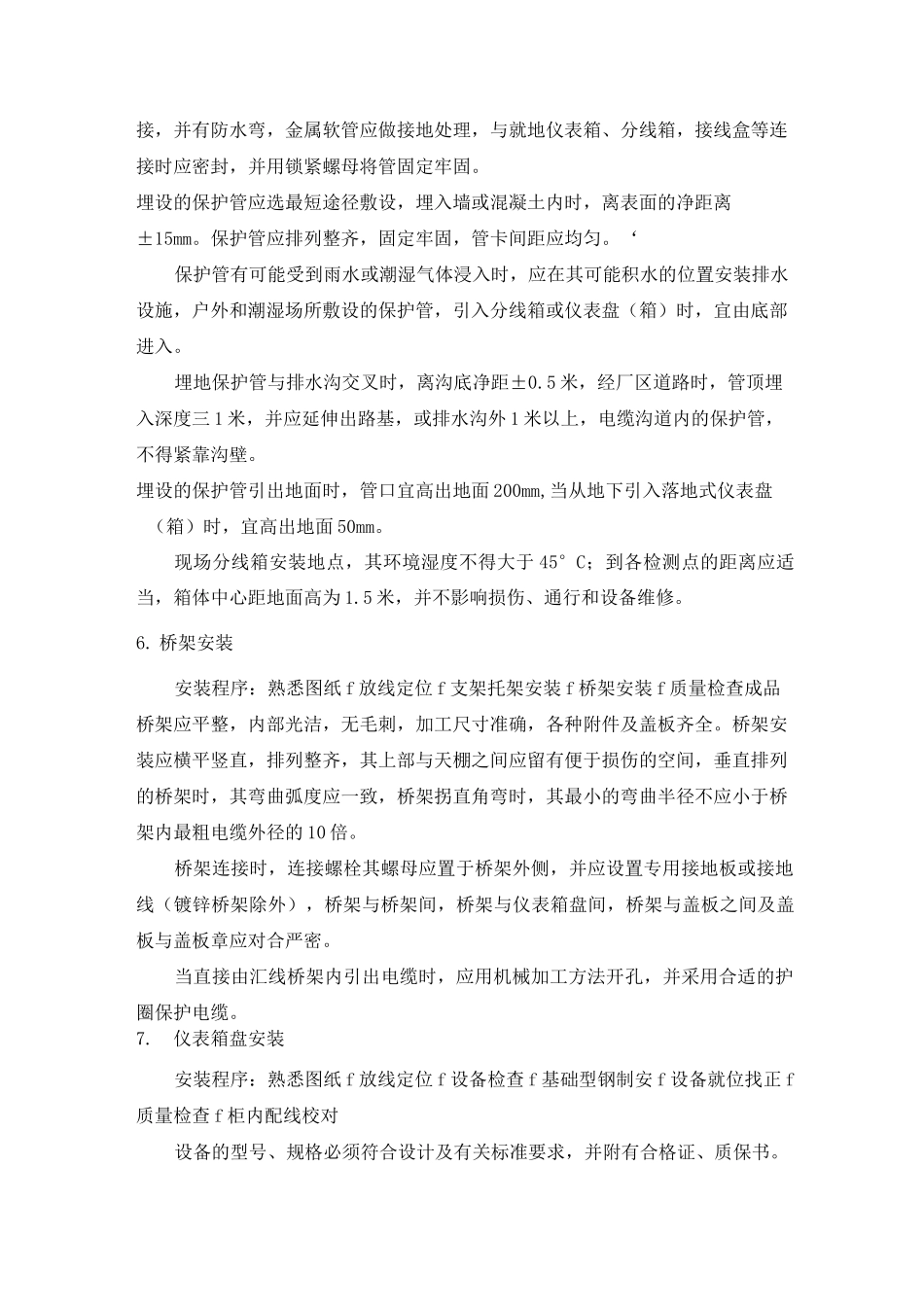

自动化仪表安装方案_第3页
3/7
自动化仪表安装方案1.自动化仪表安装工程主要内容仪表、仪表箱及仪表接线箱、仪表及控制柜、电缆保护管、接地极根接地母线。2.安装应遵守的规范及标准•工业自动化仪表工程施工及验收规范•工业管道工程施工及验收规范•现场设备、工业管道焊接工程施工及验收规范•电气装置安装工程施工及验收规范•自动化仪表安装工程质量检验评定标准3. 施工准备根据设计图纸、随机技术文件以及相关的规范、规程标准要求,结合施工现场的具体条件编制专业施工技术方案,进行必要的技术培训和详尽的技术交底。做好设计院设计图纸会审工作,根据随机技术文件提供的各种检测系统的技术要求及参数,对已确定的设计图纸及拟采用的施工方法进行核实,确保满足仪表正常工作的技术要求。按照各类仪表自身对工作环境、保管存放环境的要求,检查施工现场,安装现场环境应有与仪表运行保管存放环境基本相当的条件,现场仪表安装时,其它安装施工应基本结束,现场环境应清洁,温、湿度应满足要求。根据各种仪表、材质及技术要求,选择适当的脱脂方法,确定施工中必须的机具,备好仪表单位校验、系统模拟试验所需的各种检验设备、仪器仪表。4. 主要施工程序线路敷设:现场检测仪表、集中控制设备施工定位 f 配合土建预埋保护管及基础型钢安装 f 桥架及明设管路安装 f 接地安装测试 f 仪表箱盘柜安装及内部接线检验 f 线缆敷设 f 接线检验。仪表安装:仪表开箱检查 f 仪表清洗 f 仪表单体检验 f 现场检测仪表定位 f 现场检测仪表安装 f 导压管路随工艺管道试压 f 检测回路信号线校接 f 单回路模拟试验。材料检查及计量器具要求施工中所用的材料必须是合格产品,并附有产品合格证、质保书、准用证,各种材料的型号、规格、使用环境、电压等级、精度等级等技术指标必须符合设计要求。设备开箱检查,必须保证供货商、业主或监理、施工诸方共同参加,并对包装外观、箱号进行检查,依据装箱单核实箱内设备、零部件、随机工具等,设备型号、规格、数量必须与装箱单相符,箱内随机技术文件应齐全,设备不应有机械外伤、变形、锈蚀等缺陷,并对设备表面质量作出宏观初步评价。施工中所用的检验工具及仪器必须符合《自动化仪表安装工程质量检验评定标准》(GBJ131-90)附录一要求。5.施工方法5.1 保护管敷设安装程序:熟悉图纸 f 放线定位 f 材料检查 f 锉口套丝 f 配管 f 质量检查 f管内杂物清理 f 管内穿引线 f 封闭管口 f 隐蔽验收。5.2...
