污水处理厂高程计算

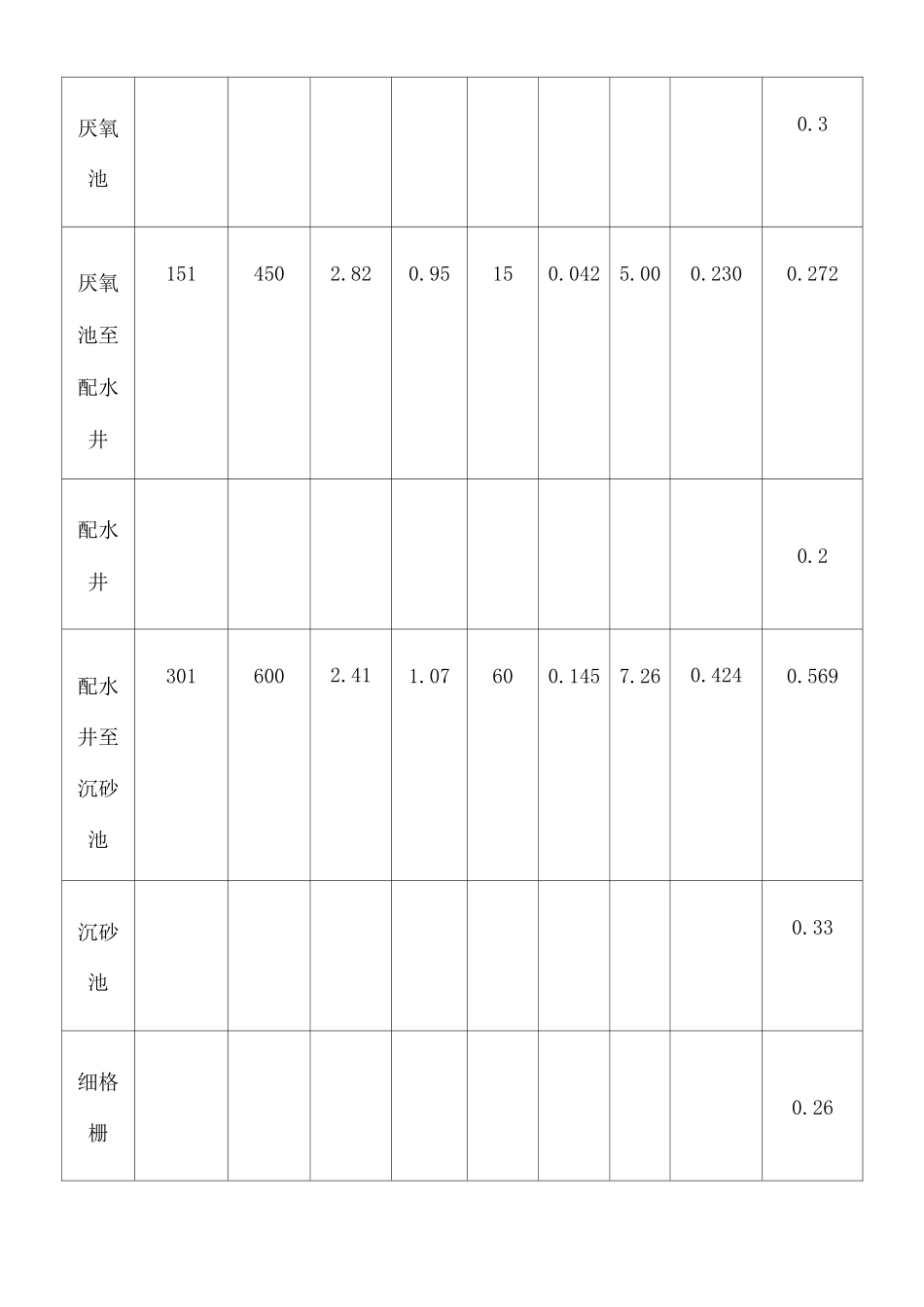

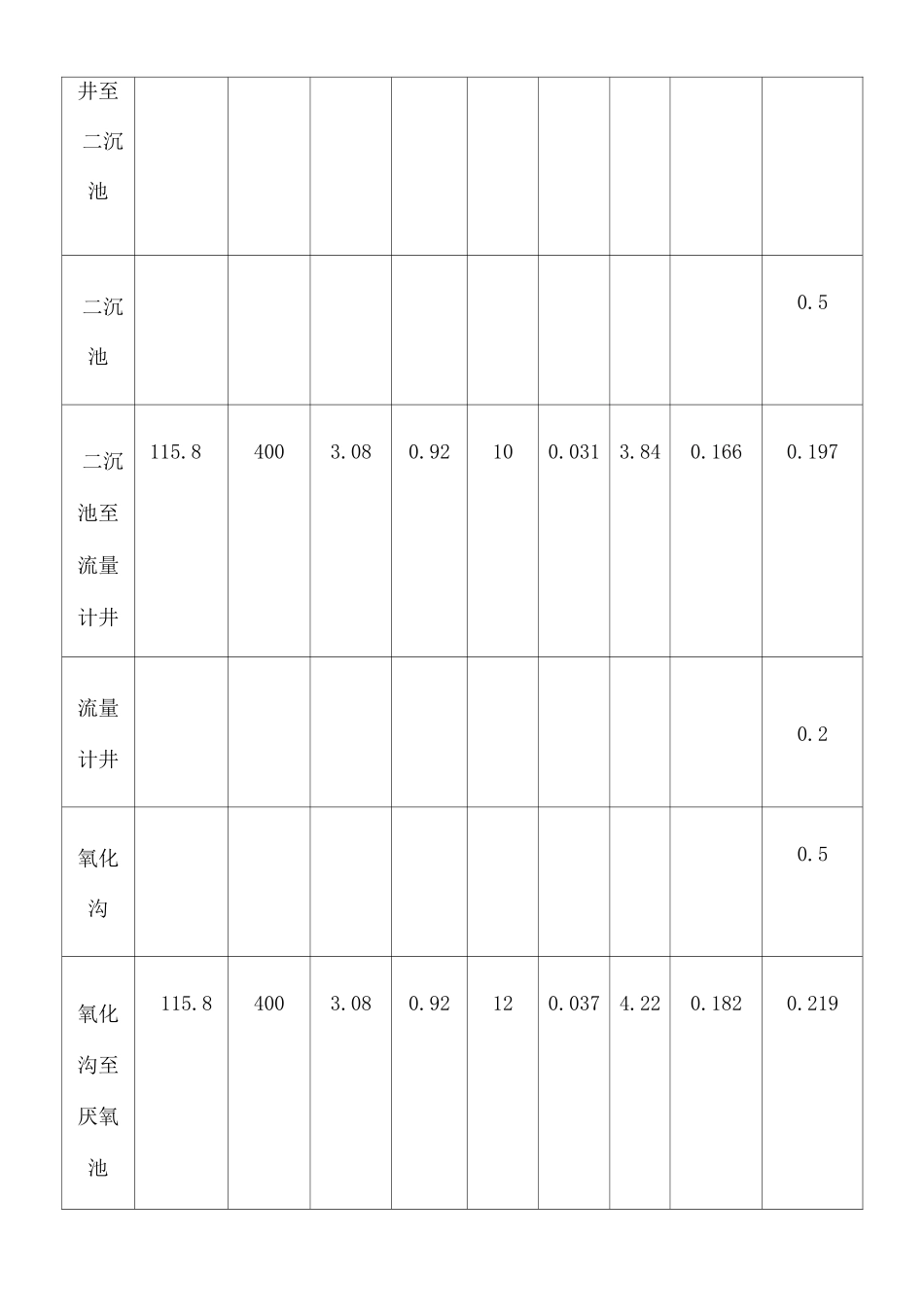

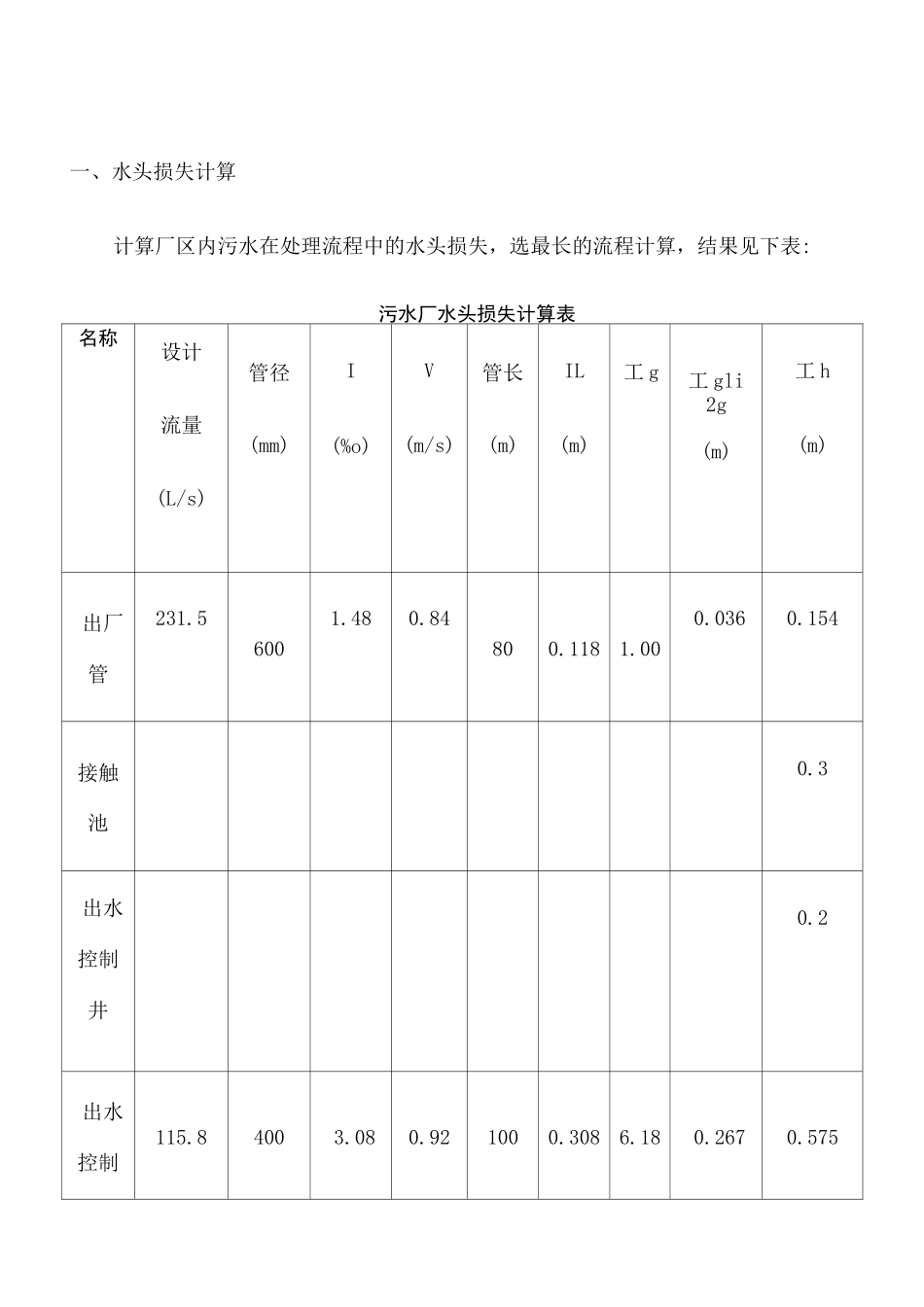

一、水头损失计算计算厂区内污水在处理流程中的水头损失，选最长的流程计算，结果见下表:污水厂水头损失计算表名称设计流量(L/s)管径(mm)I(%o)V(m/s)管长(m)IL(m)工 g工 gli2g(m)工 h(m)出厂管231.56001.480.84800.1181.000.0360.154接触池0.3出水控制井0.2出水控制115.84003.080.921000.3086.180.2670.575井至二沉池二沉池0.5二沉池至流量计井115.84003.080.92100.0313.840.1660.197流量计井0.2氧化沟0.5氧化沟至厌氧池115.84003.080.92120.0374.220.1820.219厌氧池0.3厌氧池至配水井1514502.820.95150.0425.000.2300.272配水井0.2配水井至沉砂池3016002.411.07600.1457.260.4240.569沉砂池0.33细格栅0.26提升泵房中格栅进水井2.0工=6.7760.10.2工=7.076二、高程确定1.计算污水厂处神仙沟的设计水面标高根据式设计资料，神仙沟自本镇西南方向流向东北方向，神仙沟沟底标高为-1.5m,河床水位控制在 0.5—1.0m。而污水厂厂址处的地坪标高基本上在 2.25m 左右(2.10—2.40),大于神仙沟最高水位 1.0m(相对污水厂地面标高为-1.25)。污水经提升泵后自流排出，由于不设污水厂终点泵站，从而布置高程时，确保接触池的水面标高大于 0.8m【即神仙沟最高水位（一 1.25+0.154+0.3）=-0.796~0.8m】，同时考虑挖土埋深。2.各处理构筑物的高程确定设计氧化沟处的地坪标咼为 2.25m（并作为相对标咼土 0.00）,按结构稳定的原则确定池底埋深-2.0m，再计算出设计水面标高为 3.5-2.0=1.5m，然后根据各处理构筑物的之间的水头损失，推求其它构筑物的设计水面标高。经过计算各污水处理构筑物的设计水面标高见下表。再根据各处理构筑物的水面标高、结构稳定的原理推求各构筑物地面标高及池底标高。具体结果见污水、污泥处理流程图。各污水处理构筑物的设计水面标高及池底标高构筑物名水面标咼池底标高构筑物名水面标咼池底标高称(m)(m)称(m)(m)进水管-3.93-4.41沉砂池3.262.10中格栅-4.23-4.70厌氧池2.02-1.98泵房吸水-5.23-7.00氧化沟1.5-2.00井细格栅前3.653.18二沉池0.60-4.53细格栅后3.392.92接触池-0.67-2.97
