施工导流及水流控制措施

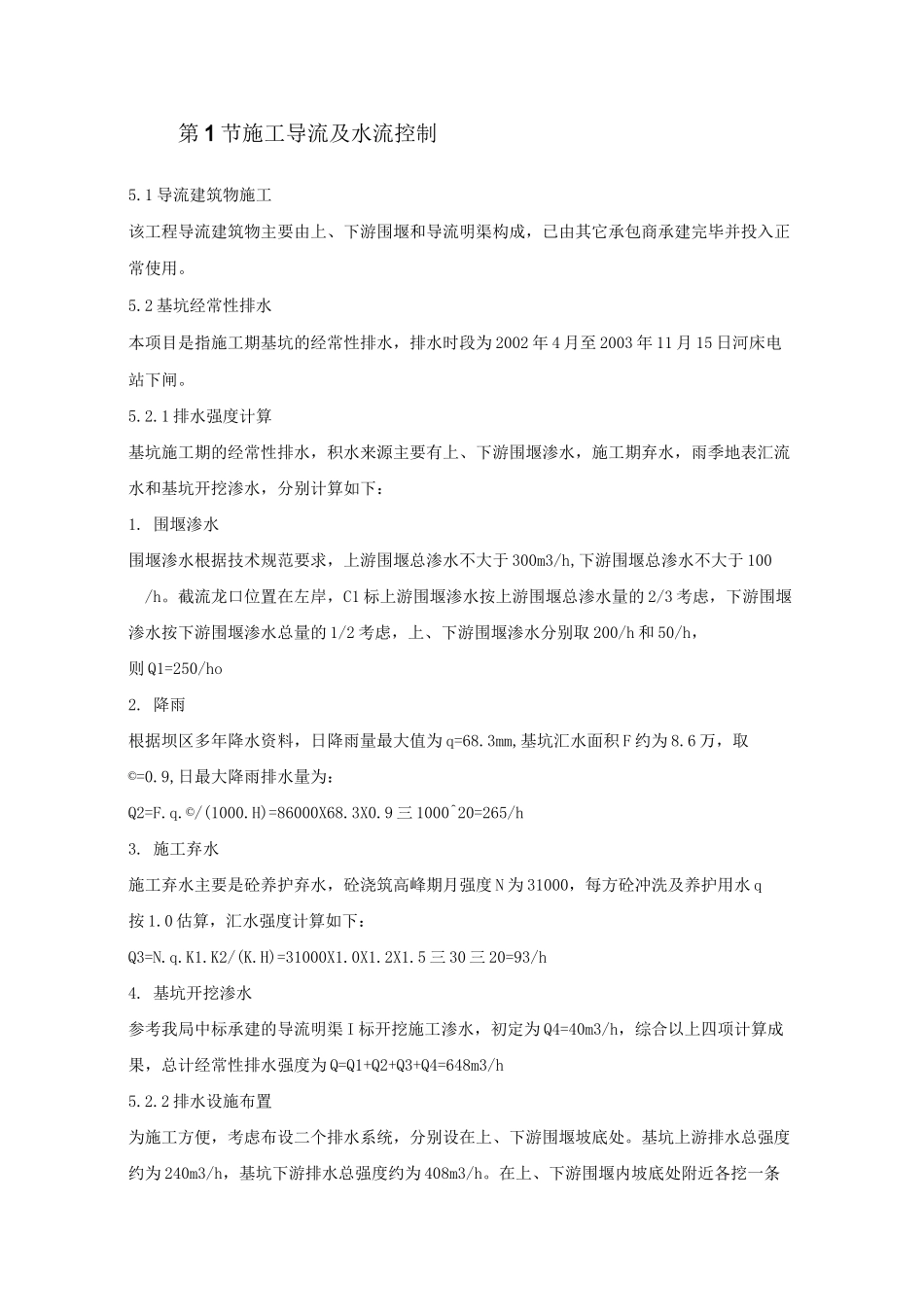

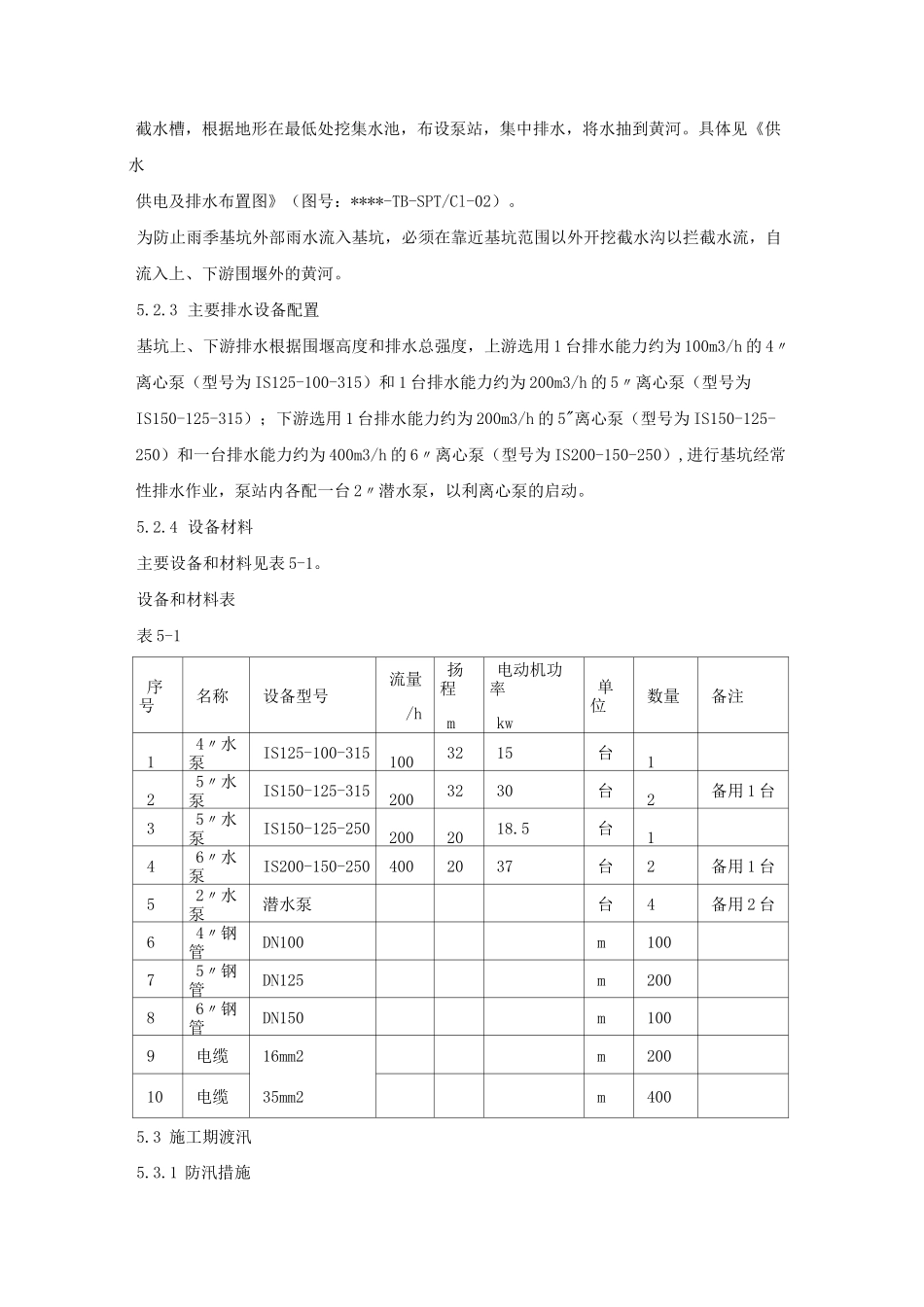

第 1 节施工导流及水流控制5.1 导流建筑物施工该工程导流建筑物主要由上、下游围堰和导流明渠构成，已由其它承包商承建完毕并投入正常使用。5.2 基坑经常性排水本项目是指施工期基坑的经常性排水，排水时段为 2002 年 4 月至 2003 年 11 月 15 日河床电站下闸。5.2.1 排水强度计算基坑施工期的经常性排水，积水来源主要有上、下游围堰渗水，施工期弃水，雨季地表汇流水和基坑开挖渗水，分别计算如下：1. 围堰渗水围堰渗水根据技术规范要求，上游围堰总渗水不大于 300m3/h,下游围堰总渗水不大于 100/h。截流龙口位置在左岸，C1 标上游围堰渗水按上游围堰总渗水量的 2/3 考虑，下游围堰渗水按下游围堰渗水总量的 1/2 考虑，上、下游围堰渗水分别取 200/h 和 50/h，则 Q1=250/ho2. 降雨根据坝区多年降水资料，日降雨量最大值为 q=68.3mm,基坑汇水面积 F 约为 8.6 万，取©=0.9,日最大降雨排水量为：Q2=F.q.©/(1000.H)=86000X68.3X0.9 三 1000^20=265/h3. 施工弃水施工弃水主要是砼养护弃水，砼浇筑高峰期月强度 N 为 31000，每方砼冲洗及养护用水 q按 1.0 估算，汇水强度计算如下：Q3=N.q.K1.K2/(K.H)=31000X1.0X1.2X1.5 三 30 三 20=93/h4. 基坑开挖渗水参考我局中标承建的导流明渠 I 标开挖施工渗水，初定为 Q4=40m3/h，综合以上四项计算成果，总计经常性排水强度为 Q=Q1+Q2+Q3+Q4=648m3/h5.2.2 排水设施布置为施工方便，考虑布设二个排水系统，分别设在上、下游围堰坡底处。基坑上游排水总强度约为 240m3/h，基坑下游排水总强度约为 408m3/h。在上、下游围堰内坡底处附近各挖一条截水槽，根据地形在最低处挖集水池，布设泵站，集中排水，将水抽到黄河。具体见《供水供电及排水布置图》（图号：****-TB-SPT/Cl-02）。为防止雨季基坑外部雨水流入基坑，必须在靠近基坑范围以外开挖截水沟以拦截水流，自流入上、下游围堰外的黄河。5.2.3 主要排水设备配置基坑上、下游排水根据围堰高度和排水总强度，上游选用 1 台排水能力约为 100m3/h 的 4〃离心泵（型号为 IS125-100-315）和 1 台排水能力约为 200m3/h 的 5〃离心泵（型号为IS150-125-315）；下游选用 1 台排水能力约为 200m3/h 的 5"离心泵（型号为 IS150-125-250）和一台排水能力约为 400m3/h 的 6〃离心泵（型号为 IS200-150-250）,进行基坑经常性排水作业，泵站内各配一台 2〃潜水泵，以利离心泵的启动。5.2.4...
