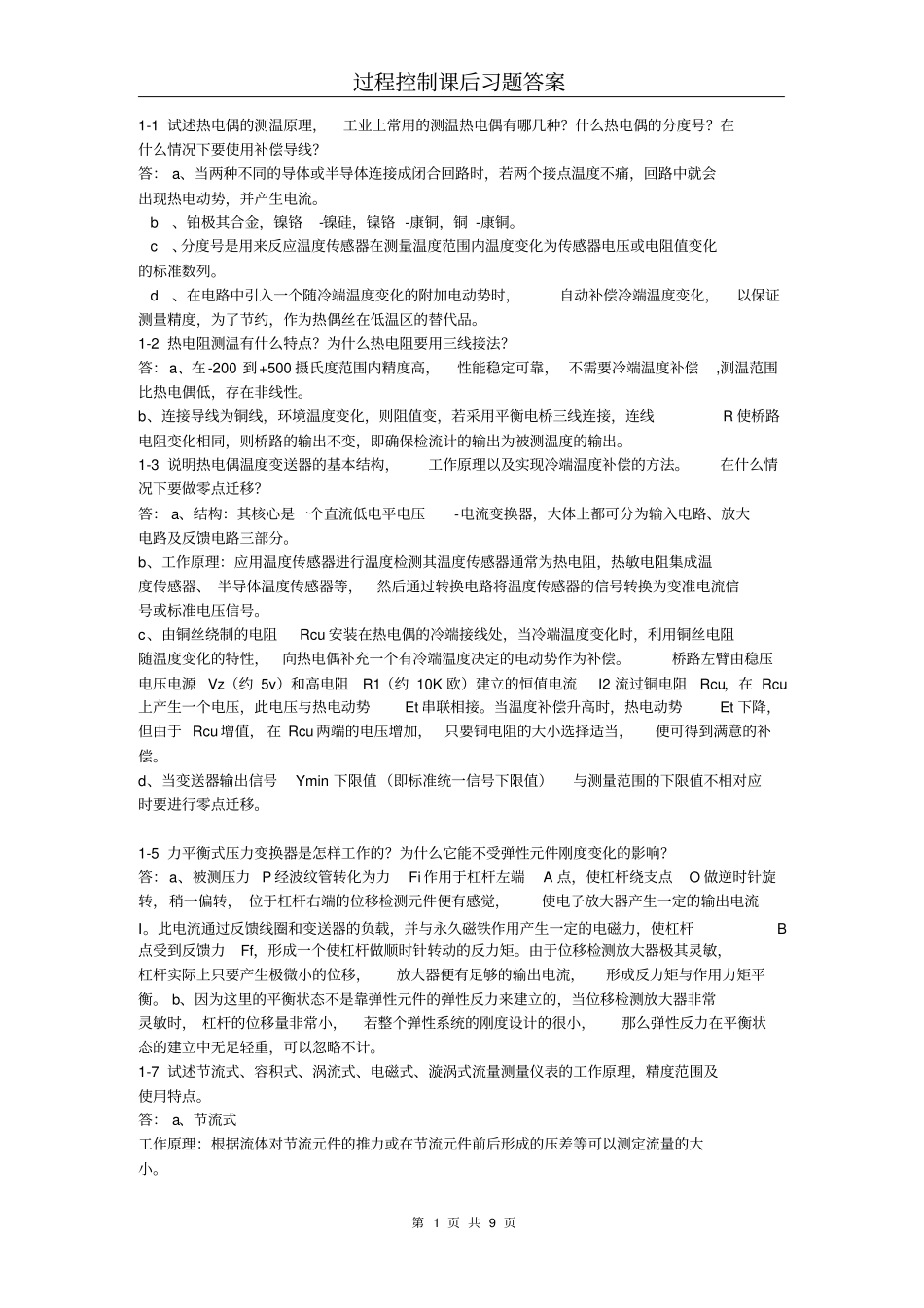

过程控制课后习题答案第 1 页 共 9 页1-1 试述热电偶的测温原理，工业上常用的测温热电偶有哪几种
什么热电偶的分度号
在什么情况下要使用补偿导线
答： a、当两种不同的导体或半导体连接成闭合回路时，若两个接点温度不痛，回路中就会出现热电动势，并产生电流
b、铂极其合金，镍铬-镍硅，镍铬 -康铜，铜 -康铜
c、分度号是用来反应温度传感器在测量温度范围内温度变化为传感器电压或电阻值变化的标准数列
d、在电路中引入一个随冷端温度变化的附加电动势时，自动补偿冷端温度变化，以保证测量精度，为了节约，作为热偶丝在低温区的替代品
1-2 热电阻测温有什么特点
为什么热电阻要用三线接法
答：a、在-200 到+500 摄氏度范围内精度高，性能稳定可靠， 不需要冷端温度补偿,测温范围比热电偶低，存在非线性
b、连接导线为铜线，环境温度变化，则阻值变，若采用平衡电桥三线连接，连线R 使桥路电阻变化相同，则桥路的输出不变，即确保检流计的输出为被测温度的输出
1-3 说明热电偶温度变送器的基本结构，工作原理以及实现冷端温度补偿的方法
在什么情况下要做零点迁移
答： a、结构：其核心是一个直流低电平电压-电流变换器，大体上都可分为输入电路、放大电路及反馈电路三部分
b、工作原理：应用温度传感器进行温度检测其温度传感器通常为热电阻，热敏电阻集成温度传感器、 半导体温度传感器等，然后通过转换电路将温度传感器的信号转换为变准电流信号或标准电压信号
c、由铜丝绕制的电阻Rcu 安装在热电偶的冷端接线处，当冷端温度变化时，利用铜丝电阻随温度变化的特性，向热电偶补充一个有冷端温度决定的电动势作为补偿
桥路左臂由稳压电压电源 Vz（约 5v）和高电阻R1（约 10K 欧）建立的恒值电流I2 流过铜电阻Rcu，在 Rcu上产生一个电压，此电压与热电动势Et 串联相接
当温度补偿升高时，热电动势Et 下
