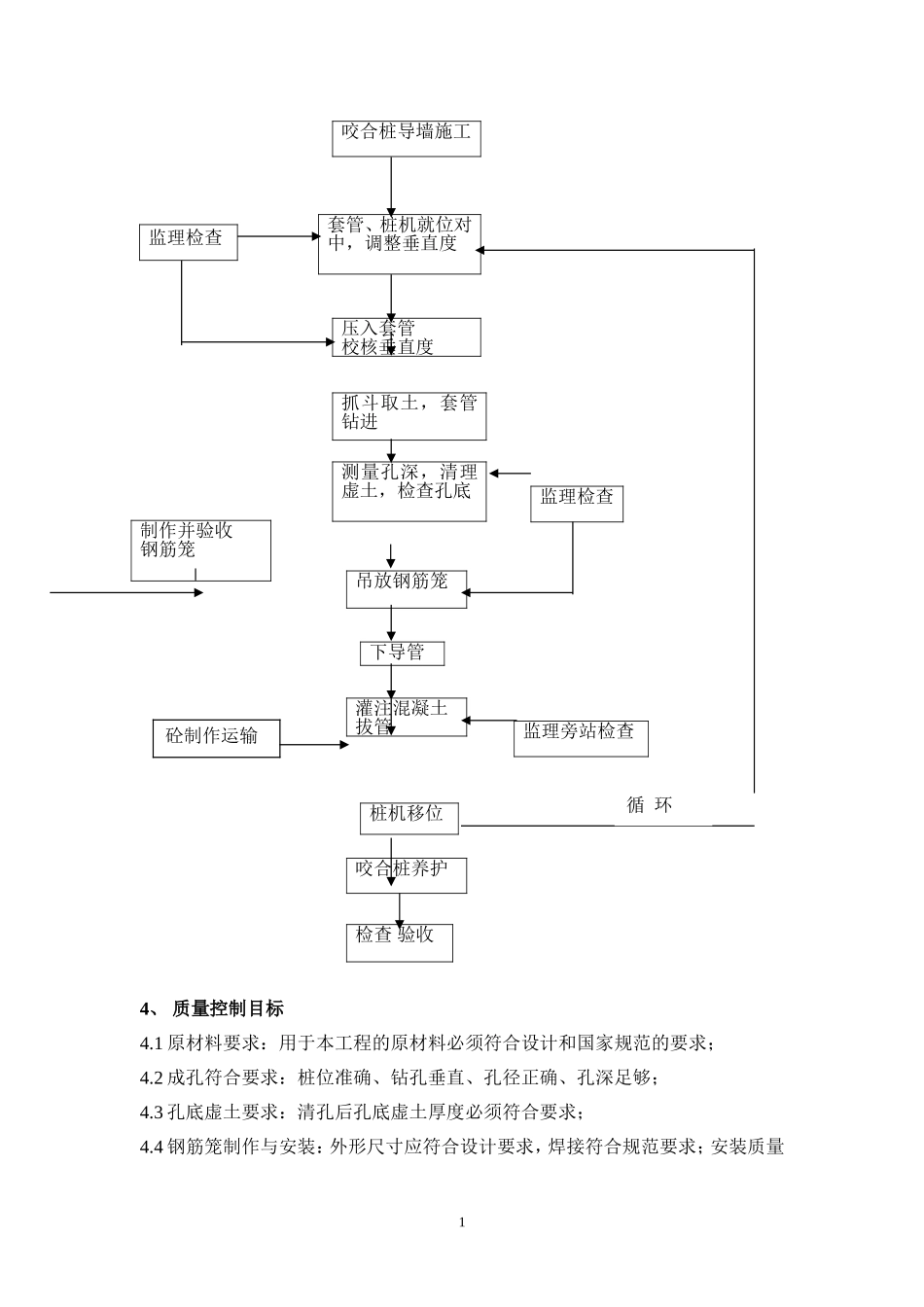

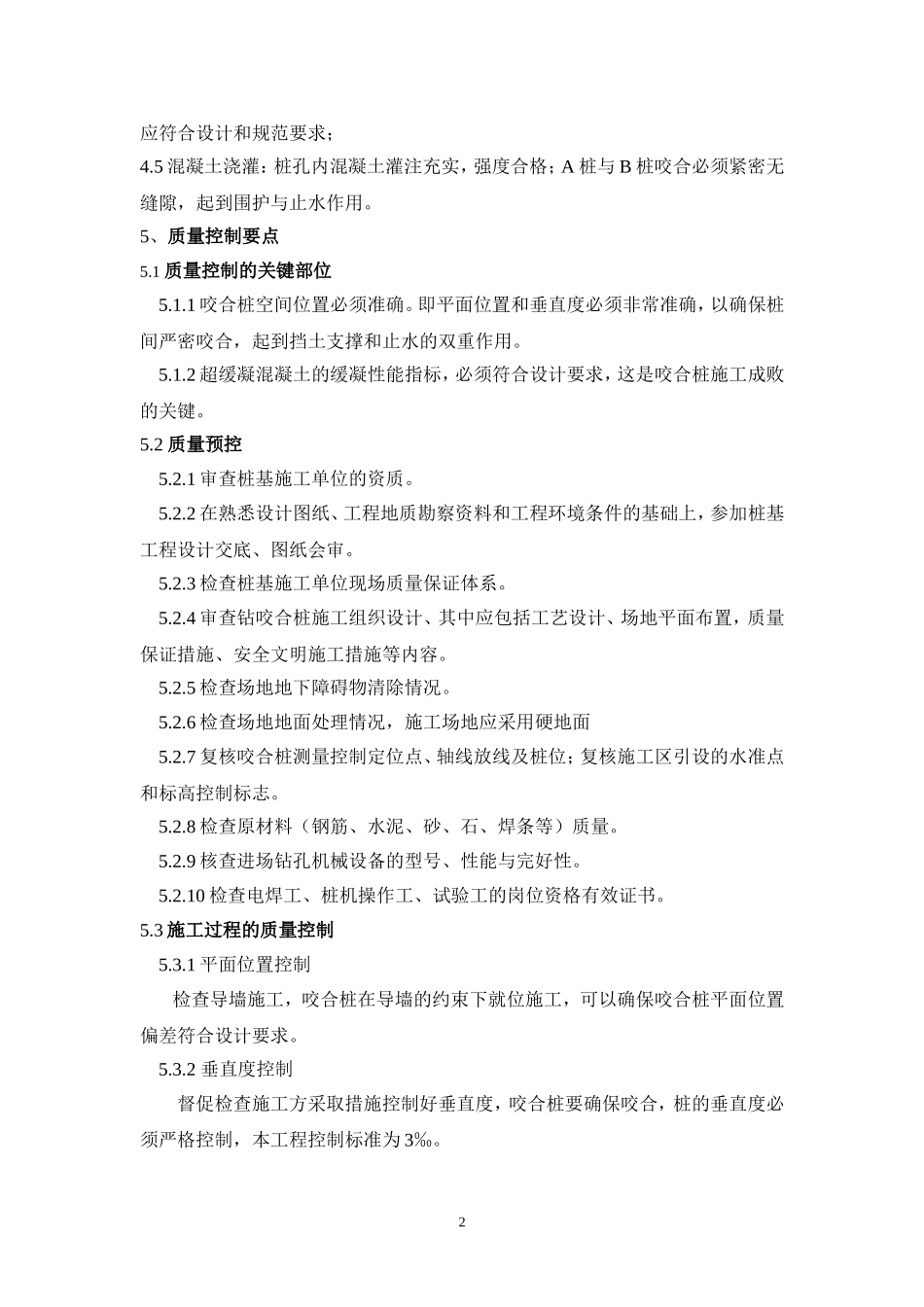

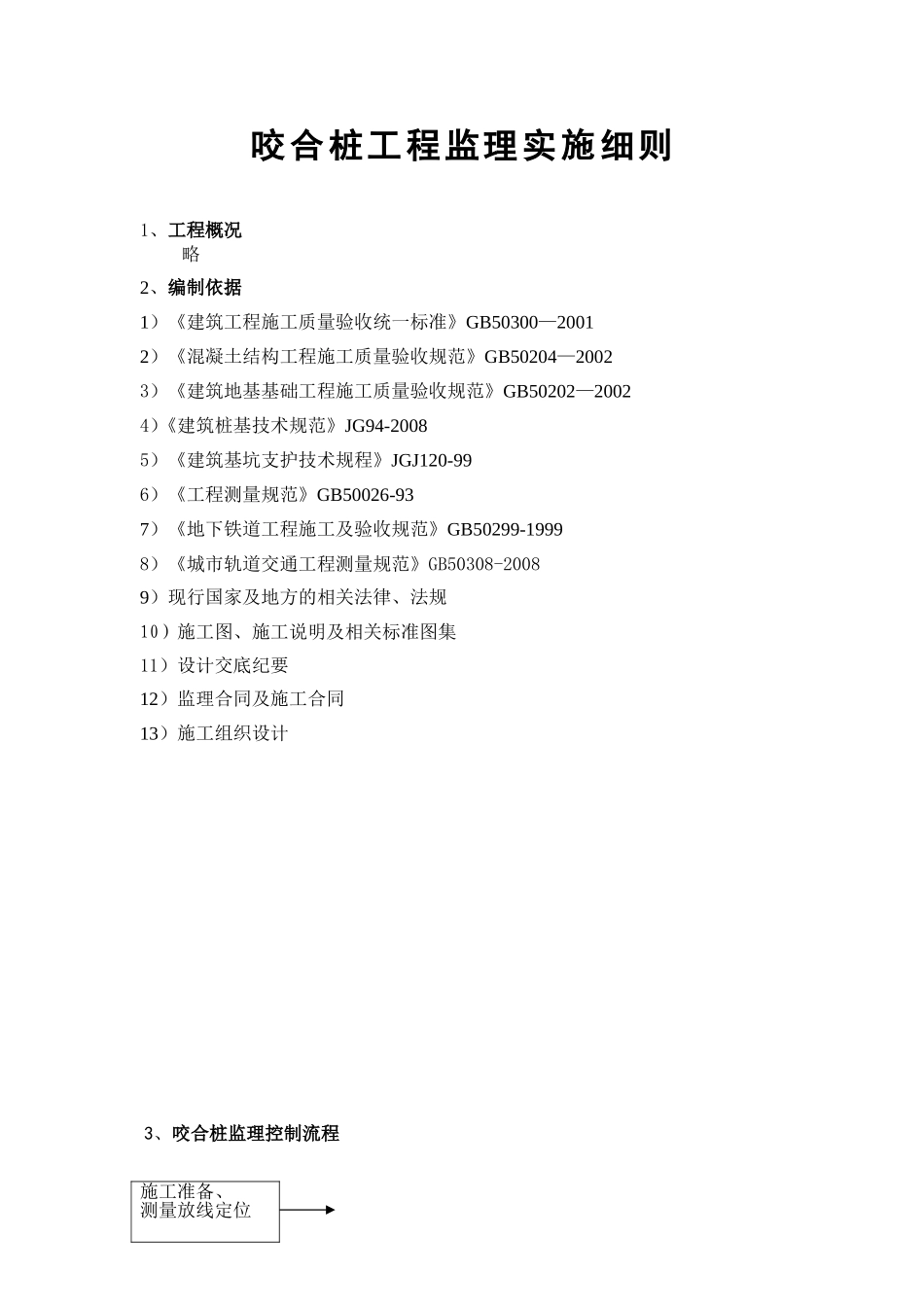

咬合桩工程监理实施细则1、工程概况略2、编制依据1）《建筑工程施工质量验收统一标准》GB50300—20012）《混凝土结构工程施工质量验收规范》GB50204—20023）《建筑地基基础工程施工质量验收规范》GB50202—20024）《建筑桩基技术规范》JG94-20085）《建筑基坑支护技术规程》JGJ120-996）《工程测量规范》GB50026-937）《地下铁道工程施工及验收规范》GB50299-19998）《城市轨道交通工程测量规范》GB50308-20089）现行国家及地方的相关法律、法规10）施工图、施工说明及相关标准图集11）设计交底纪要12）监理合同及施工合同13）施工组织设计3、咬合桩监理控制流程施工准备、测量放线定位监理检查4、质量控制目标4.1原材料要求：用于本工程的原材料必须符合设计和国家规范的要求；4.2成孔符合要求：桩位准确、钻孔垂直、孔径正确、孔深足够；4.3孔底虚土要求：清孔后孔底虚土厚度必须符合要求；4.4钢筋笼制作与安装：外形尺寸应符合设计要求，焊接符合规范要求；安装质量咬合桩导墙施工套管、桩机就位对中，调整垂直度压入套管校核垂直度抓斗取土，套管钻进测量孔深，清理虚土，检查孔底监理检查制作并验收钢筋笼吊放钢筋笼下导管灌注混凝土拔管监理旁站检查桩机移位咬合桩养护检查验收1砼制作运输循环应符合设计和规范要求；4.5混凝土浇灌：桩孔内混凝土灌注充实，强度合格；A桩与B桩咬合必须紧密无缝隙，起到围护与止水作用。5、质量控制要点5.1质量控制的关键部位5.1.1咬合桩空间位置必须准确。即平面位置和垂直度必须非常准确，以确保桩间严密咬合，起到挡土支撑和止水的双重作用。5.1.2超缓凝混凝土的缓凝性能指标，必须符合设计要求，这是咬合桩施工成败的关键。5.2质量预控5.2.1审查桩基施工单位的资质。5.2.2在熟悉设计图纸、工程地质勘察资料和工程环境条件的基础上，参加桩基工程设计交底、图纸会审。5.2.3检查桩基施工单位现场质量保证体系。5.2.4审查钻咬合桩施工组织设计、其中应包括工艺设计、场地平面布置，质量保证措施、安全文明施工措施等内容。5.2.5检查场地地下障碍物清除情况。5.2.6检查场地地面处理情况，施工场地应采用硬地面5.2.7复核咬合桩测量控制定位点、轴线放线及桩位；复核施工区引设的水准点和标高控制标志。5.2.8检查原材料（钢筋、水泥、砂、石、焊条等）质量。5.2.9核查进场钻孔机械设备的型号、性能与完好性。5.2.10检查电焊工、桩机操作工、试验工的岗位资格有效证书。5.3施工过程的质量控制5.3.1平面位置控制检查导墙施工，咬合桩在导墙的约束下就位施工，可以确保咬合桩平面位置偏差符合设计要求。5.3.2垂直度控制督促检查施工方采取措施控制好垂直度，咬合桩要确保咬合，桩的垂直度必须严格控制，本工程控制标准为3‰。2垂直度的控制措施：5.3.2.1套管顺直度控制：检查、校正单节套管和（按桩长配置的）全长套管的顺直度，15～25m长的套管其顺直度的偏差值应＜10mm；5.3.2.2套管垂直度控制①地面监测：成孔时用经纬仪（或线锤）监测套管地面以上部分的垂直度，随时纠正偏差；②孔内检查：成孔时用测斜仪（或线锤）检查地下套管垂直度，随时纠偏，合格后才能安装上一节套管。5.3.3成孔垂直度控制5.3.3.1利用钻机油缸纠偏――利用钻机两个顶升油缸和推拉油缸调节套管垂直度；5.3.3.2A桩纠偏：钻孔内填砂或粘土，拔起套管，重新压入；5.3.3.3B桩纠偏：与A桩纠偏方法相同，只是不填土，而填混凝土，以免产生桩间土夹层。5.4混凝土缓凝指标控制超缓凝混凝土是咬合桩工艺所需的特殊材料，主要用于A桩，它是咬合桩施工成败的关键。监理工程师应重点控制：5.4.1水泥品质：必须要达到国家规范要求；5.4.2超缓凝混凝土配合比：特别是缓凝剂掺量尤其要严格控制。确保超缓凝混凝土的强度等级符合设计要求；超缓凝混凝土具有良好的和易性与流动性；其缓凝时间符合施工要求。具体要求如下表所示：强度等级坍落度初凝时间3天强度满足设计要求140～180≥60h≤3Mpa5.4.3应设专人取样检测坍落度、缓凝时间及混凝土强度。5.5钢筋笼加工质量控制检查施工方钢筋笼制作质量5.5.1钢筋笼材料的品种、规格、强度等级及数量必须符合设计要求；5.5.2钢筋笼制作偏差应符...
