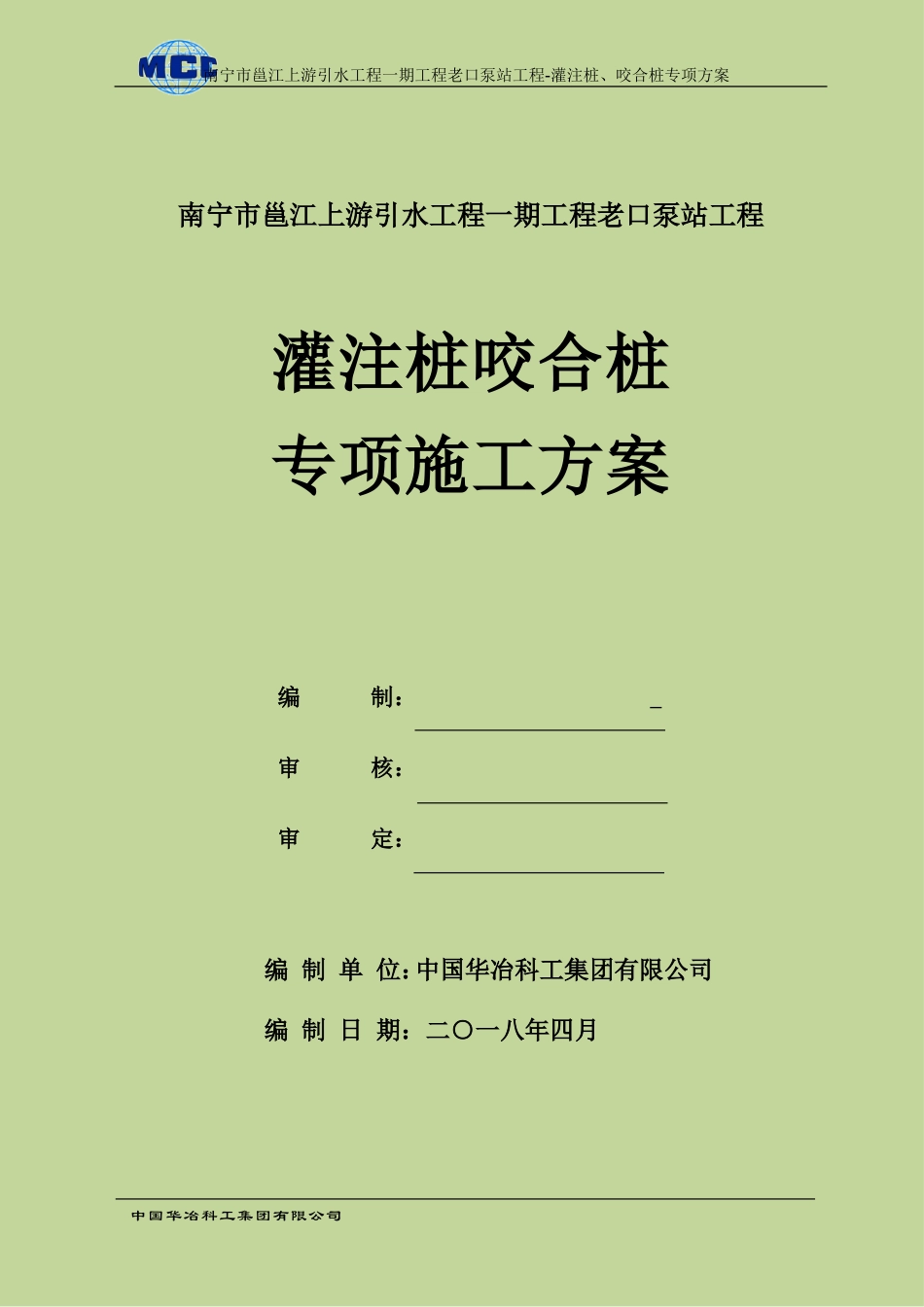

南宁市邕江上游引水工程一期工程老口泵站工程-灌注桩、咬合桩专项方案南宁市邕江上游引水工程一期工程老口泵站工程灌注桩咬合桩专项施工方案编制：审核：审定：编制单位：中国华冶科工集团有限公司编制日期：二○一八年四月中国华冶科工集团有限公司南宁市邕江上游引水工程一期工程老口泵站工程-灌注桩、咬合桩专项方案目录第一章工程概况................................................................................1第二章主要工程项目施工方案..........................................................6第三章施工质量通病及处理措施....................................................17第四章进度计划安排......................................................................25第五章雨季施工的工作安排...........................................................26第六章文明施工、环境保护措施....................................................27第七章安全应急预案......................................................................34中国华冶科工集团有限公司1南宁市邕江上游引水工程一期工程老口泵站工程-灌注桩、咬合桩专项方案第一章工程概况第1节工程项目概述1.1工程简介工程名称：南宁市邕江上游引水工程一期工程-老口泵站工程。工程地点：老口泵站位于邕江东侧肖贤村平畚屯以北。设计单位：上海市政工程设计研究总院(集团)有限公司。勘察单位：广西地矿建设集团有限公司。建设规模：南宁邕江上游引水工程一期工程位于南宁市，横跨西乡塘区、江南区，为新建供水厂站及管线工程，项目交通便利。主要由江北干渠利用工程、心圩江泵站及管线工程、可利江泵站及管线工程及老口泵站工程。本工程为老口泵站及江北引水干渠改造工程。老口泵站设计总取水规模285万m3/d。泵站主要包括泵站主体、配电间，门卫。建设内容包括取水头部、灌流泵站主体、厂区平面、基坑围护等的土建施工，配套管材管件的供货及安装，配套工艺设备、低压电气设备、自控仪表设备等的设备安装及调试，更换止水带、密封胶，干渠防水保护等。1.2基坑支护简介泵房平面尺寸为72.85米*57.6米，地下为钢筋混凝土结构，泵房基底标高最深处为61.5米，根据抗浮水位考虑抗拔桩要求，上部为框架，持力层为中风化岩。地基承载承载力特征值150Kpa；本工程基坑安全等级为一级，基坑位于已建江北干渠工程渠首部位，西侧临近老口水库，北侧与南侧为已施工渠岸护坡，西侧与东侧为已建江北干渠工程（沉沙池、控制闸门、闸门室等），基坑尺寸为81.05*61.3，最大开挖深度为18.5米基坑围护采用钻孔灌注桩结合预应力锚索的形式，灌注桩尺寸为φ1000@1200，止水帷幕桩为一排φ800@600的钻孔灌注素桩，止水帷幕插入坑底4米以上。场平后北侧与南侧场地标高不高于80，施工完毕后结构覆土至设计标高81.第2节编制说明2.1、编制原则⑴工程质量、进度及安全并重的原则；⑵科学、先进、经济、合理与实用相结合的原则；⑶施工中推广应用新技术、新工艺、新材料的原则；⑷“安全第一、预防为主、综合治理”的原则；2.2、编制依据⑴南宁市邕江上游引水工程一期工程-老口泵站工程施工招标文件；⑵南宁市邕江上游引水工程一期工程-老口泵站工程施工图纸；⑶国家现行标准和规范、安全操作规程、国家现行施工验收规范等；⑷建设部颁发的《建筑工程施工现场管理规定》及地方政府的有关规定；⑸建设部颁布的《工程建设标准强制性条文》；⑹施工现场情况；⑺本单位所具备的施工技术力量和管理能力及长期施工生产中总结、验证的施工方法；⑻类似工程的参考经验。中国华冶科工集团有限公司2南宁市邕江上游引水工程一期工程老口泵站工程-灌注桩、咬合桩专项方案第3节工程场地地质条件3.1工程地质本工程场地内内分布的地层主要有:新近堆积土层(Qml)素填土①及第四系更新统冲洪积(Q30al十pl)形成的粉质粘土④、④1、④2、粉土⑤1、粗砂⑦、圆砾⑧，下伏基岩为古近系(E)泥岩、粉砂岩。现自上而下分述如下:⑴素填土①：成分主要由粘性土组成，夹少量碎砖、砾石，局部含较多植物根茎，土质不均匀。层厚0.50～8.50m，平均...
