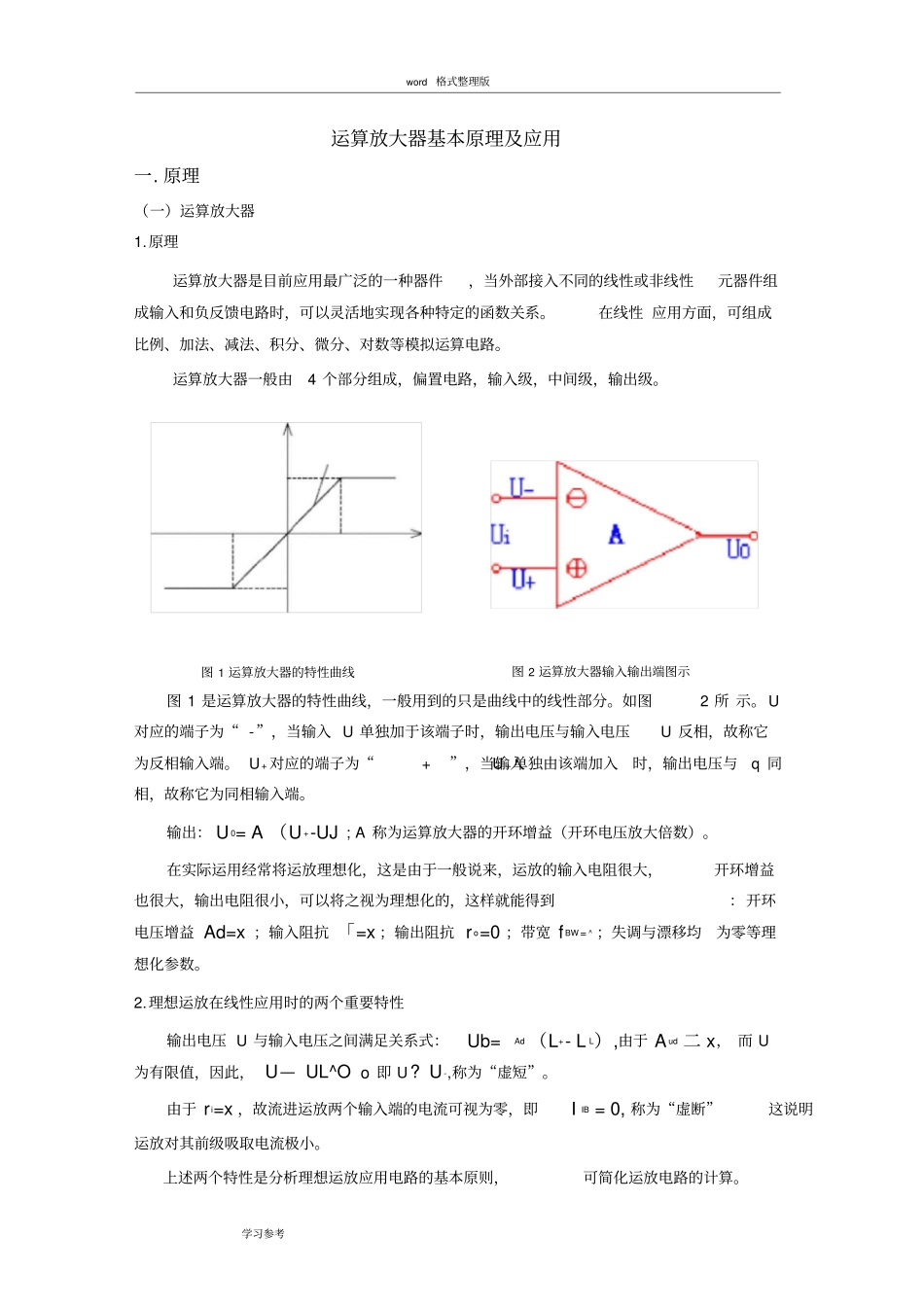

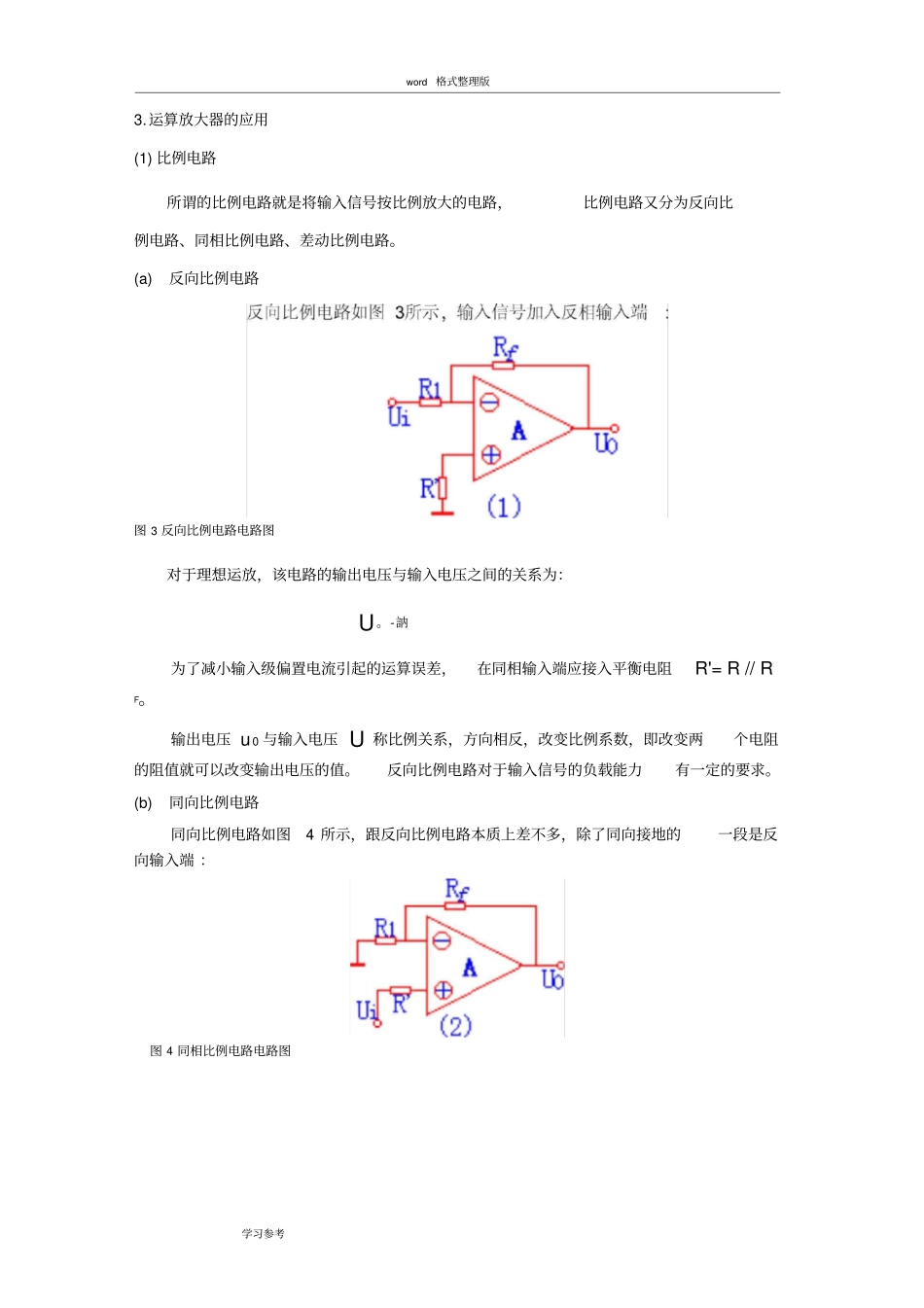

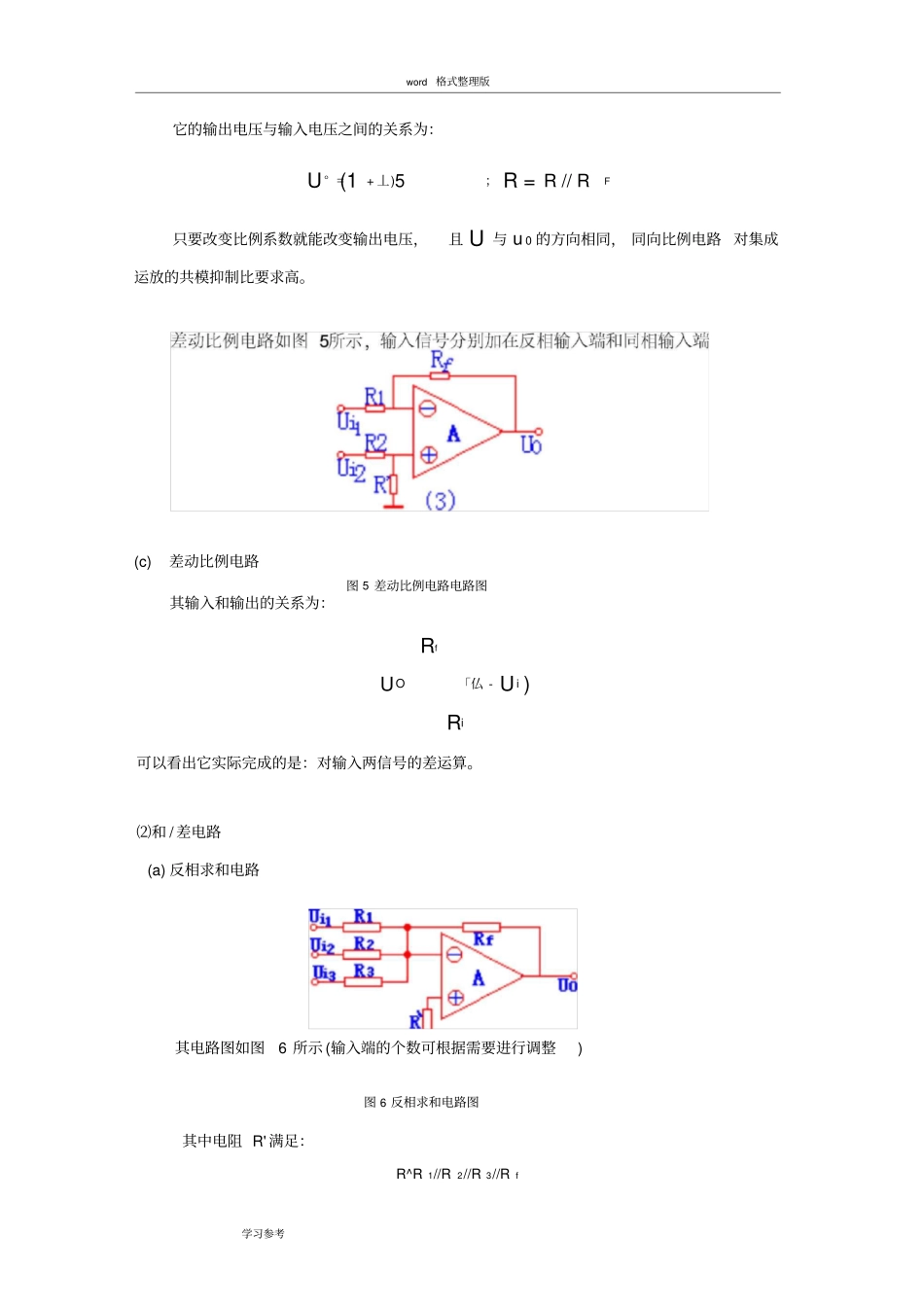

word 格式整理版学习参考图 2 运算放大器输入输出端图示运算放大器基本原理及应用一. 原理（一）运算放大器1.原理运算放大器是目前应用最广泛的一种器件，当外部接入不同的线性或非线性元器件组成输入和负反馈电路时，可以灵活地实现各种特定的函数关系。在线性 应用方面，可组成比例、加法、减法、积分、微分、对数等模拟运算电路。运算放大器一般由4 个部分组成，偏置电路，输入级，中间级，输出级。图 1 是运算放大器的特性曲线，一般用到的只是曲线中的线性部分。如图2 所 示。 U对应的端子为“ -”，当输入 U 单独加于该端子时，输出电压与输入电压U 反相，故称它为反相输入端。 U +对应的端子为“ + ”，当输入U +单独由该端加入时，输出电压与q 同相，故称它为同相输入端。输出： U 0= A （U +-UJ ; A 称为运算放大器的开环增益（开环电压放大倍数）。在实际运用经常将运放理想化，这是由于一般说来，运放的输入电阻很大，开环增益也很大，输出电阻很小，可以将之视为理想化的，这样就能得到：开环电压增益 Ad=x ；输入阻抗 「=x ；输出阻抗 r o=0 ；带宽 f BW= ^ ；失调与漂移均为零等理想化参数。2.理想运放在线性应用时的两个重要特性输出电压 U 与输入电压之间满足关系式：Ub= Ad （L+- L L）,由于 A ud 二 x， 而 U为有限值，因此， U— UL^O o 即 U? U -,称为“虚短”。由于 ri=x ，故流进运放两个输入端的电流可视为零，即I IB = 0, 称为“虚断” 这说明运放对其前级吸取电流极小。上述两个特性是分析理想运放应用电路的基本原则，可简化运放电路的计算。图 1 运算放大器的特性曲线word 格式整理版学习参考3.运算放大器的应用(1) 比例电路所谓的比例电路就是将输入信号按比例放大的电路，比例电路又分为反向比例电路、同相比例电路、差动比例电路。(a)反向比例电路图 3 反向比例电路电路图对于理想运放，该电路的输出电压与输入电压之间的关系为：U 。-訥为了减小输入级偏置电流引起的运算误差，在同相输入端应接入平衡电阻R'= R // R F。输出电压 u 0 与输入电压 U 称比例关系，方向相反，改变比例系数，即改变两个电阻的阻值就可以改变输出电压的值。反向比例电路对于输入信号的负载能力有一定的要求。(b)同向比例电路同向比例电路如图4 所示，跟反向比例电路本质上差不多，除了同向接地的一段是反向输入端 ：图 4 同相比例电路电路图word...
