连剥带打端子机

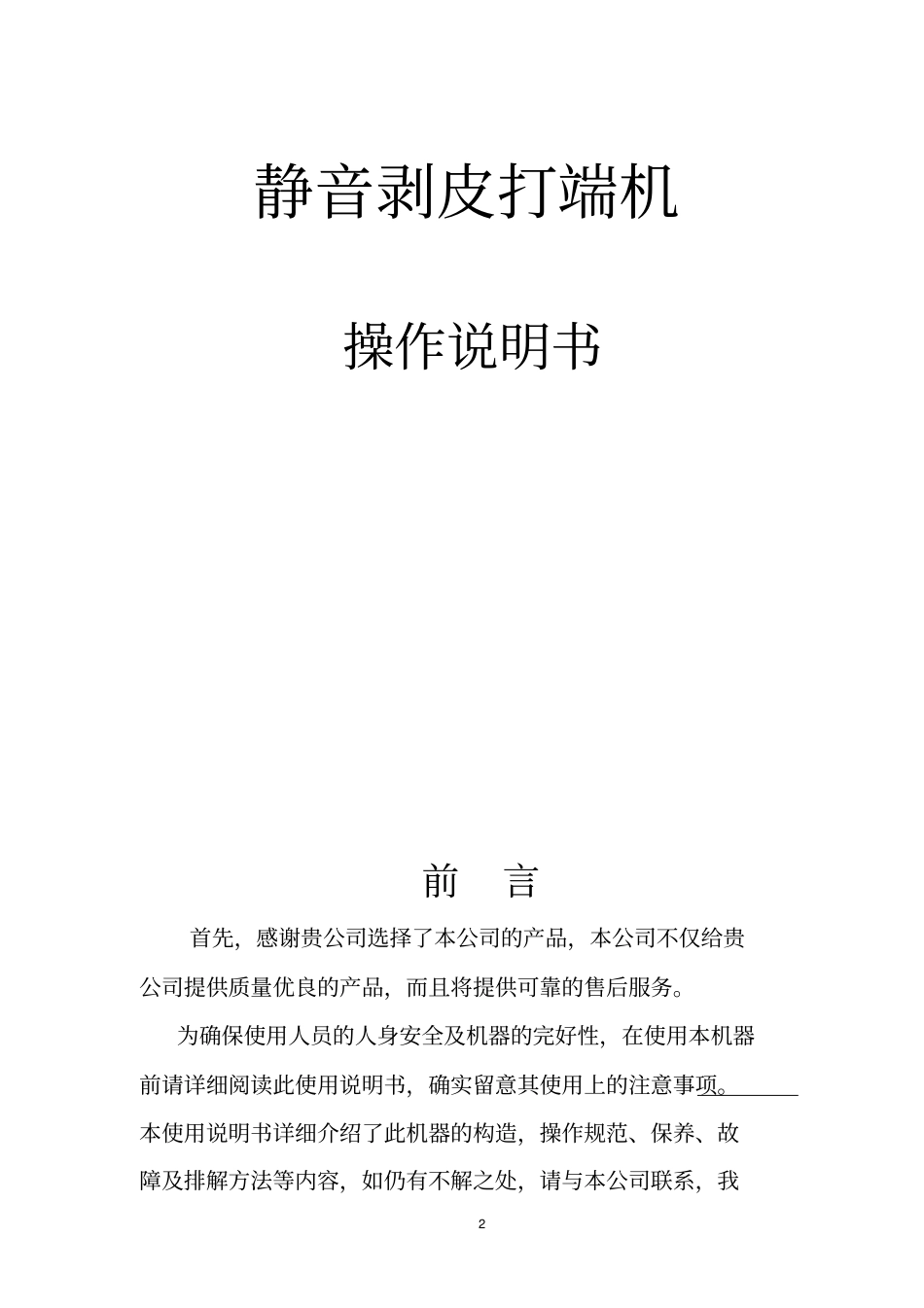

连剥带打端子机2 静音剥皮打端机操作说明书前言首先，感谢贵公司选择了本公司的产品，本公司不仅给贵公司提供质量优良的产品，而且将提供可靠的售后服务。为确保使用人员的人身安全及机器的完好性，在使用本机器前请详细阅读此使用说明书，确实留意其使用上的注意事项。本使用说明书详细介绍了此机器的构造，操作规范、保养、故障及排解方法等内容，如仍有不解之处，请与本公司联系，我3 们将竭诚为您服务。特别声明：本使用说明书不能作为向本公司提出任何要求的依据本使用说明书最终解释权属于本公司目录一、产品功能及技术参数；1. 功能介绍2. 技术参数3. 运输参数4. 技术文件4 5. 主要配置二、操作介绍；1. 面板操作2. 功能调试三、出现故障的解决方法；四、注意事项；1. 操作注意2. 维护保养五、质保及维修。一、 产品功能及技术参数1. 功能介绍：本机采用先进的电子控制技术, 配有高精度控制模块与传动机构, 使剥皮打端一次性完成。具有低噪音，耗电低，效率高等特点。针对极细线，多芯屏蔽线的加工有着明显的效果。可适用于36 号--20 号线之间的端子压接。本机剥线动作由气缸传动, 动作速度快，定位准确。剥线后的废料采用真空吸料的方式 , 干净、方便、简单压力机由齿轮减速传动, 压力高度精准。针对生熟手操作，本机可通过调整气阀门改变整体速度，从而适应操作者的熟练程度。能有效的减少加工工序，降低工作难度，提高工作效率，是我们的宗旨，愿与各界同仁共同进步！5 2.技术参数：电源Power Supply 单相 200V~240V 50/60Hz 空气源Air Source 0.3~0.4mpa（请使用干燥清净的空气）本体尺寸Body size W530*L400*H830mm 总量Total weight 70KG 加工线材Processing wire 适用线径Applicable wire Diameter AWG32#-AWG20# （根据线材而不同）适用线材Applicable wire AV、AVS、AVSS、CAVUS、KV 、KIV 、UL 、IV 特氟龙、纤维线等加工尺寸Processing size 剥线长度Stripping length 1.0mm-10.0mm 切线误差Tangent error 0.05mm-0.1mm 位置误差Position error 0.05mm-0.1mm 压着力Focus on pressure 压着端子Crimping 开放式连续端子、横式压着能力Crimping capacity 1.5 吨行程 Travel 30mm 功率 Power 400W 冲程次数The number of strokes 4000 次/时开口高度The opening height 215mm 3.运输参数外形尺寸： L ×W×H：500*500*550 mm设备重量 ( 约)...
