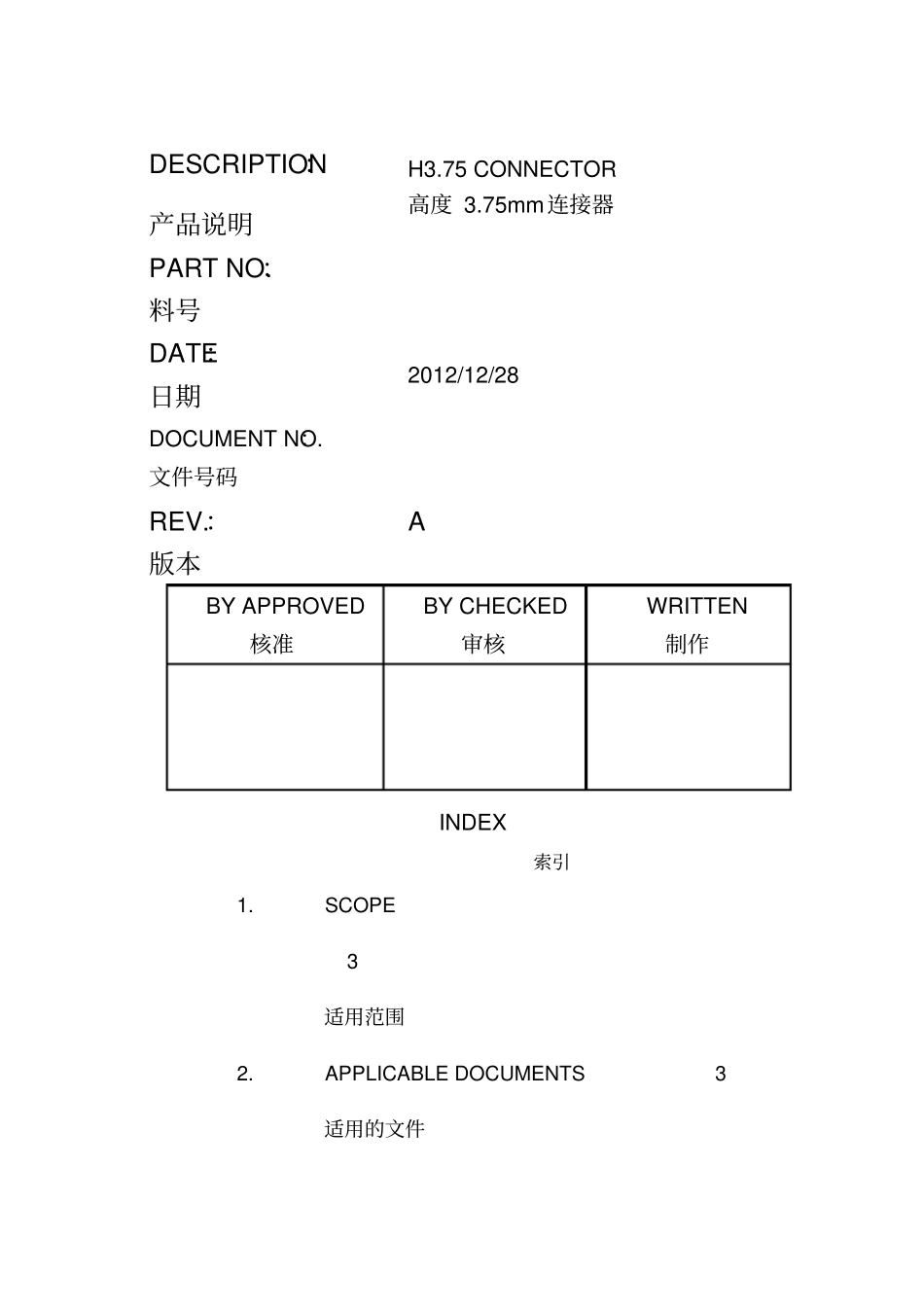

连接器群组测试报告,connectortestreport_第1页
1/27

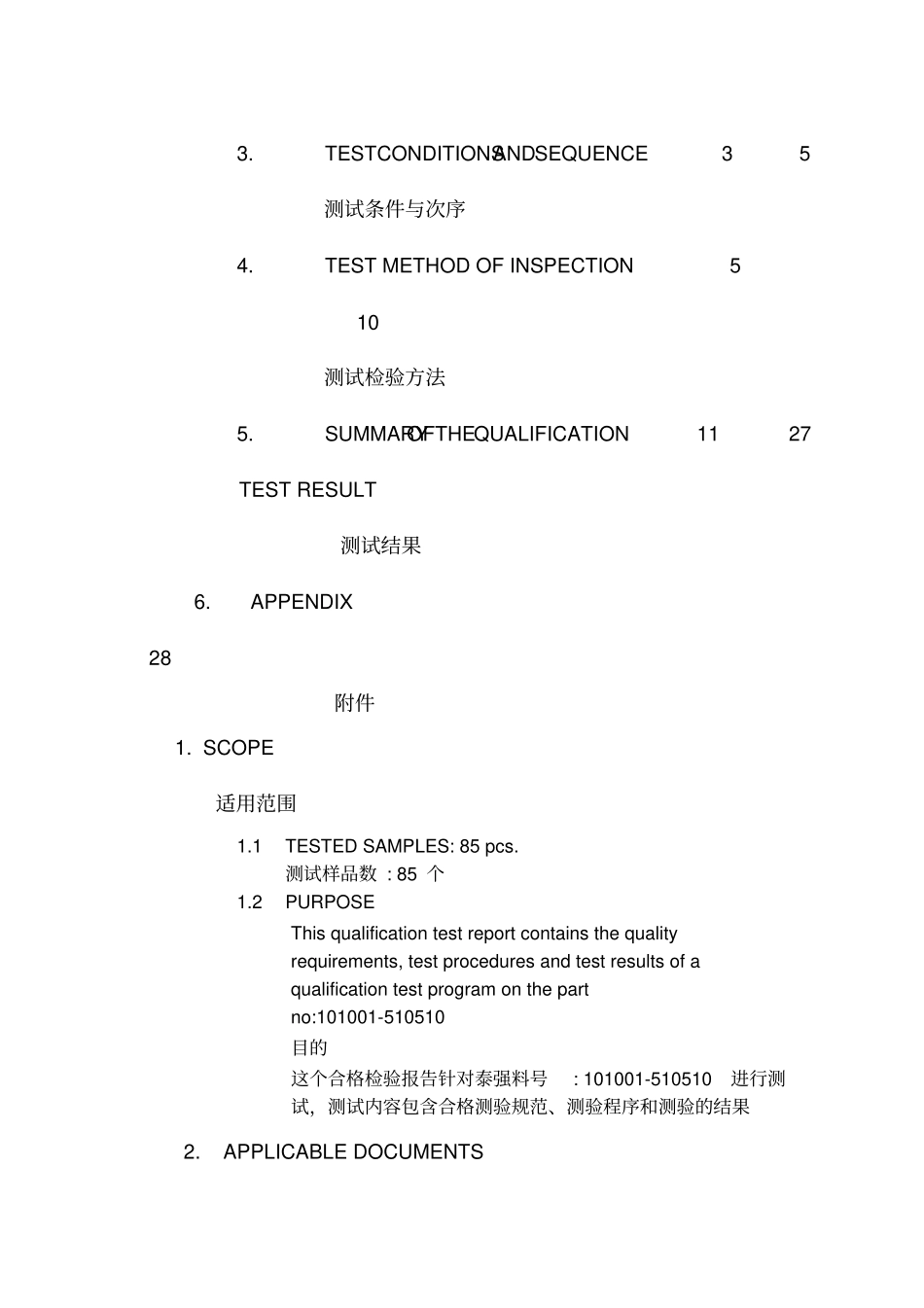

连接器群组测试报告,connectortestreport_第2页
2/27

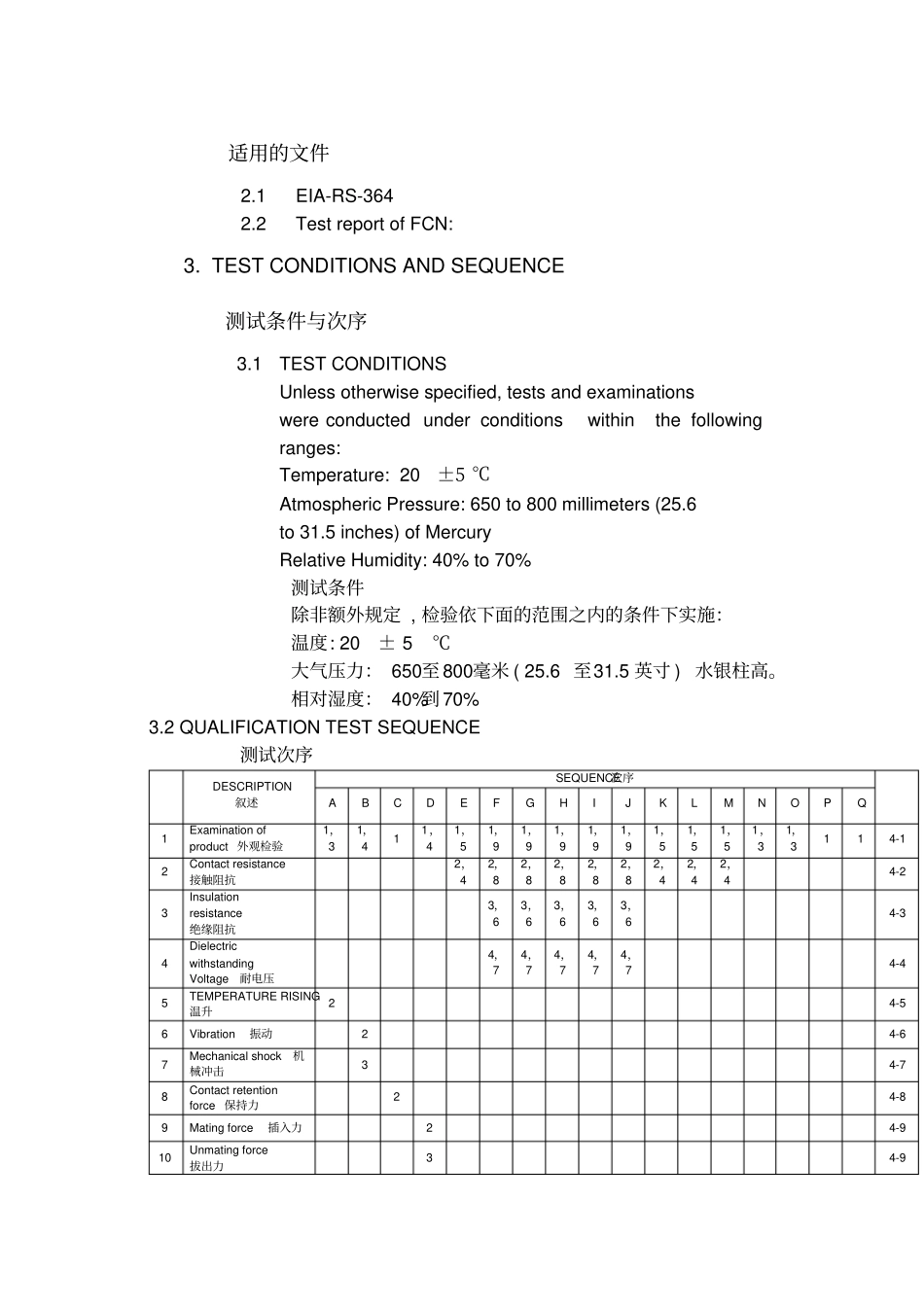

连接器群组测试报告,connectortestreport_第3页
3/27
DESCRIPTION:产品说明H3.75 CONNECTOR 高度 3.75mm连接器PART NO.:料号DATE:日期2012/12/28DOCUMENT NO.:文件号码REV.:版本A BY APPROVED 核准BY CHECKED 审核WRITTEN 制作INDEX 索引1.SCOPE 3 适用范围2.APPLICABLE DOCUMENTS 3 适用的文件3.TEST CONDITIONS AND SEQUENCE 3 5 测试条件与次序4.TEST METHOD OF INSPECTION 5 10 测试检验方法5.SUMMARY OF THE QUALIFICATION 11 27 TEST RESULT 测试结果 6. APPENDIX 28 附件1. SCOPE适用范围1.1TESTED SAMPLES: 85 pcs. 测试样品数 : 85 个1.2PURPOSE This qualification test report contains the quality requirements, test procedures and test results of a qualification test program on the part no:101001-510510 目的这个合格检验报告针对泰强料号: 101001-510510进行测试,测试内容包含合格测验规范、测验程序和测验的结果2.APPLICABLE DOCUMENTS 适用的文件2.1EIA-RS-364 2.2Test report of FCN: 3. TEST CONDITIONS AND SEQUENCE 测试条件与次序3.1TEST CONDITIONS Unless otherwise specified, tests and examinations were conducted under conditions within the following ranges: Temperature: 20±5 ℃Atmospheric Pressure: 650 to 800 millimeters (25.6 to 31.5 inches) of Mercury Relative Humidity: 40% to 70% 测试条件除非额外规定 , 检验依下面的范围之内的条件下实施:温度: 20 ± 5 ℃大气压力: 650至 800毫米 ( 25.6 至31.5 英寸 ) 水银柱高。相对湿度: 40%到 70% 3.2 QUALIFICATION TEST SEQUENCE 测试次序DESCRIPTION 叙述SEQUENCE 次序A B C D E F G H I J K L M N O P Q 1 Examination of product 外观检验1,3 1,4 1 1,4 1,5 1,9 1,9 1,9 1,9 1,9 1,5 1,5 1,5 1,3 1,3 1 1 4-1 2 Contact resistance 接触阻抗2,4 2,8 2,8 2,8 2,8 2,8 2,4 2,4 2,4 4-2 3 Insulation resistance 绝缘阻抗3,6 3,6 3,6 3,6 3,6 4-3 4 Dielectric withstanding Voltage 耐电压4,7 4,7 4,7 4,7 4,7 4-4 5 TEMPERATURE RISING 温升2 4-5 6 Vibration振动2 4-6 7 Mechanical shock机械冲击3 4-7 8 ...
