连续精馏理论塔板数的计算

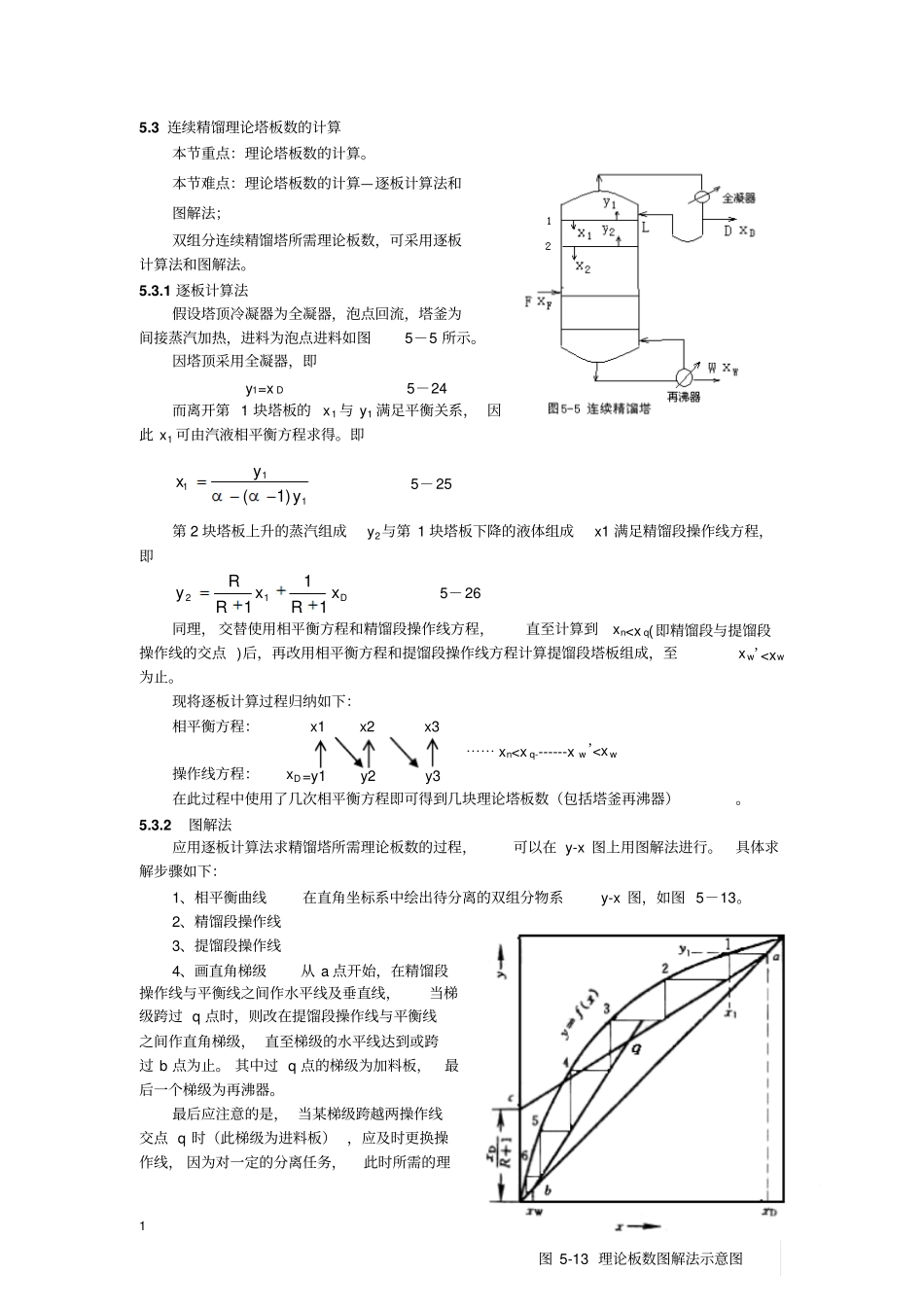

1 5.3 连续精馏理论塔板数的计算本节重点：理论塔板数的计算。本节难点：理论塔板数的计算—逐板计算法和图解法；双组分连续精馏塔所需理论板数，可采用逐板计算法和图解法。5.3.1 逐板计算法假设塔顶冷凝器为全凝器，泡点回流，塔釜为间接蒸汽加热，进料为泡点进料如图5－5 所示。因塔顶采用全凝器，即y1=x D5－24 而离开第 1 块塔板的 x 1 与 y1 满足平衡关系， 因此 x1 可由汽液相平衡方程求得。即111)1(yyx5－25 第 2 块塔板上升的蒸汽组成y2与第 1 块塔板下降的液体组成x1 满足精馏段操作线方程，即DxRxRRy111125－26 同理， 交替使用相平衡方程和精馏段操作线方程，直至计算到xn
