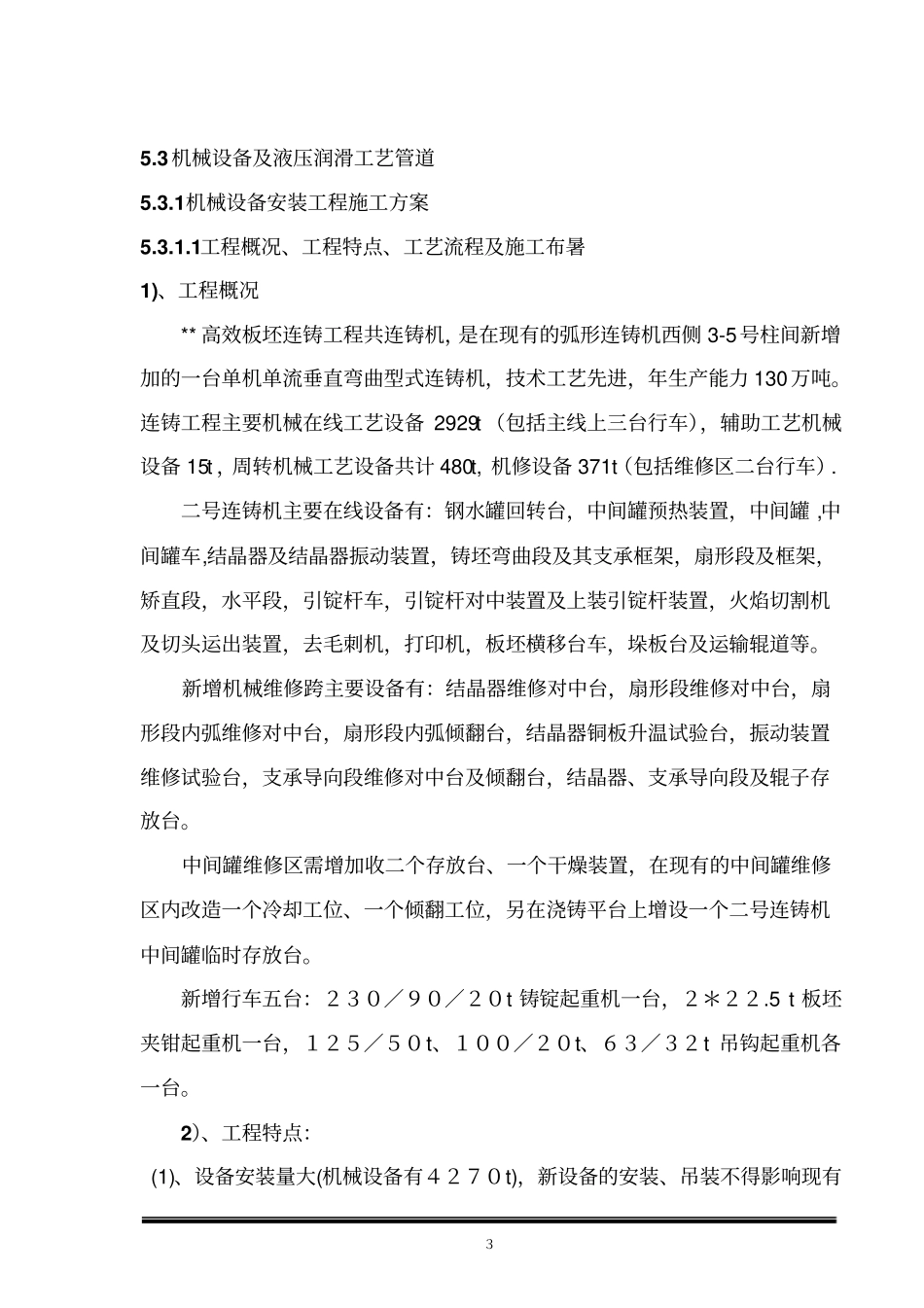

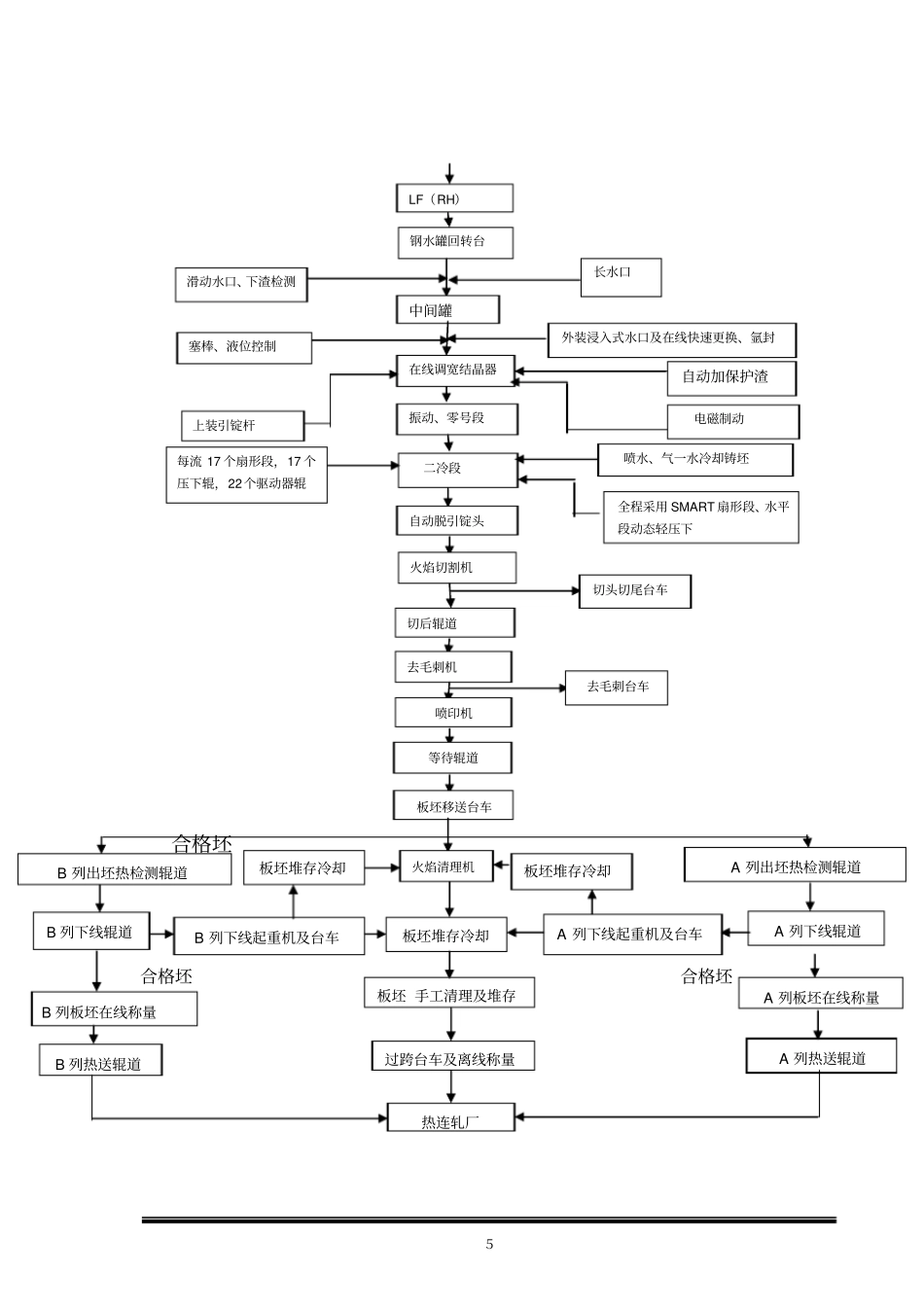

３5.3机械设备及液压润滑工艺管道5.3.1机械设备安装工程施工方案5.3.1.1工程概况、工程特点、工艺流程及施工布暑1)、工程概况** 高效板坯连铸工程共连铸机，是在现有的弧形连铸机西侧 3-5号柱间新增加的一台单机单流垂直弯曲型式连铸机，技术工艺先进，年生产能力 130万吨。连铸工程主要机械在线工艺设备 2929t （包括主线上三台行车），辅助工艺机械设备 15t ，周转机械工艺设备共计 480t, 机修设备 371t（包括维修区二台行车）. 二号连铸机主要在线设备有：钢水罐回转台，中间罐预热装置，中间罐 ,中间罐车,结晶器及结晶器振动装置，铸坯弯曲段及其支承框架，扇形段及框架，矫直段，水平段，引锭杆车，引锭杆对中装置及上装引锭杆装置，火焰切割机及切头运出装置，去毛刺机，打印机，板坯横移台车，垛板台及运输辊道等。新增机械维修跨主要设备有：结晶器维修对中台，扇形段维修对中台，扇形段内弧维修对中台，扇形段内弧倾翻台，结晶器铜板升温试验台，振动装置维修试验台，支承导向段维修对中台及倾翻台，结晶器、支承导向段及辊子存放台。中间罐维修区需增加收二个存放台、一个干燥装置，在现有的中间罐维修区内改造一个冷却工位、一个倾翻工位，另在浇铸平台上增设一个二号连铸机中间罐临时存放台。新增行车五台：２３０／９０／２０t 铸锭起重机一台，２＊２２.5 t 板坯夹钳起重机一台，１２５／５０t、１００／２０t、６３／３２t 吊钩起重机各一台。2）、工程特点：(1)、设备安装量大(机械设备有４２７０t)，新设备的安装、吊装不得影响现有４连铸机的正常生产。（2）、设备安装工期短，连铸设备安装工期只有 5 个月。（3）、设备安装与浇铸平台工艺钢结构制作安装交叉穿插施工，多层作业，造成施工作业环境差，施工难度大。（4）施工与生产同步进行，新设备的吊装、安装不得影响一号连铸机的正常生产，施工条件差，影响因素多。（5）、安装精度要求高。板坯连铸机的关键设备是结晶器及扇形段，其安装的质量直接关系到设备的使用寿命及板坯的质量。对弧精度要求控制在±0.3mm内,这样的质量要求必须有相应的工艺措施来保证。（5）、安装难度大结晶器和弧形段组成一个圆弧过渡圆滑的空间圆柱面，并与水平段圆滑过渡。要通过安装保证结晶器铜板、足辊、垂直弯曲段、弧形段组成光滑的曲面，其安装找正工作在三维空间进行，相互位置关系复杂，是冶金机械设备安装中安装难度最大的设备之一。3）、工艺流程（1）、连铸生产工艺...
