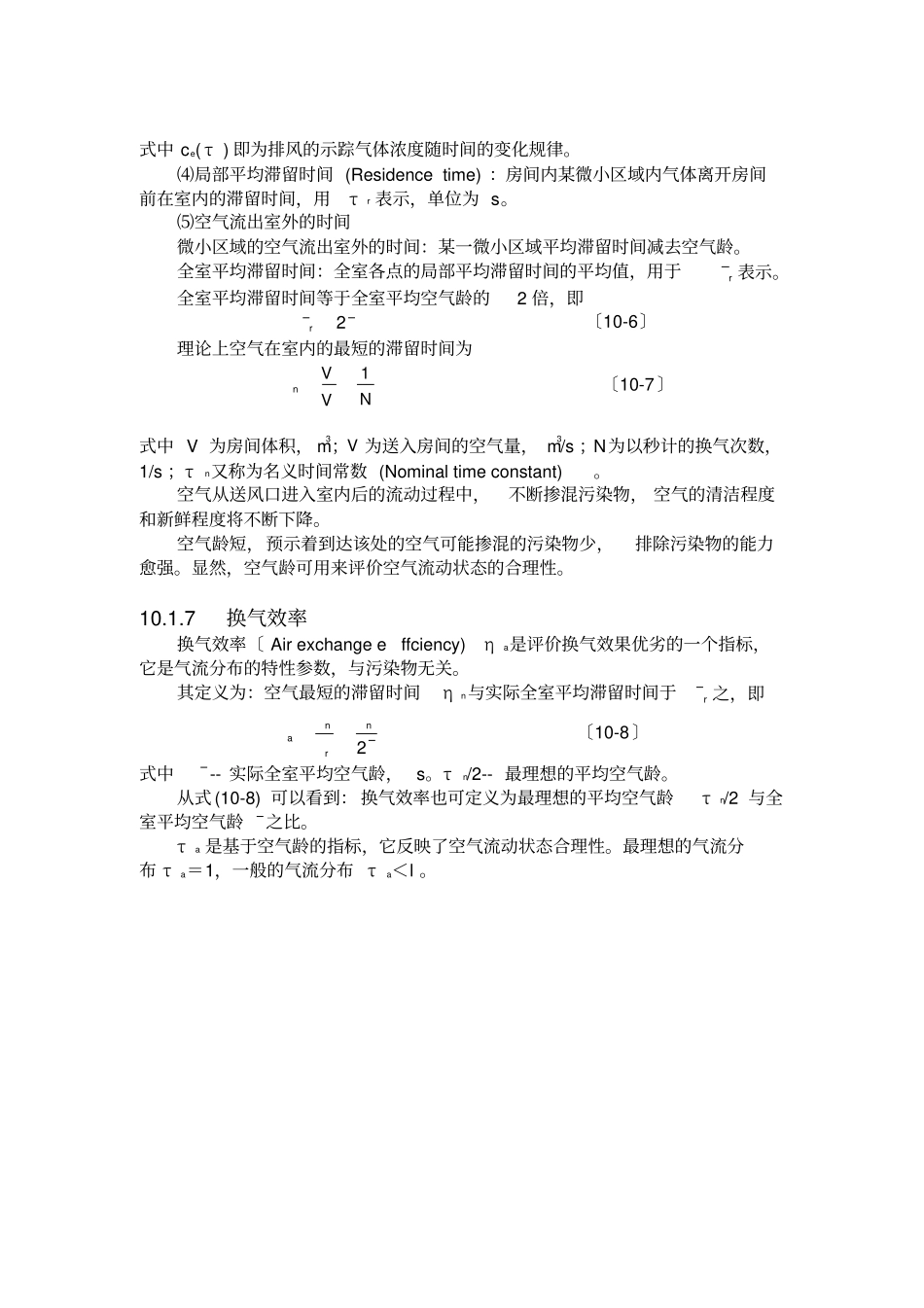

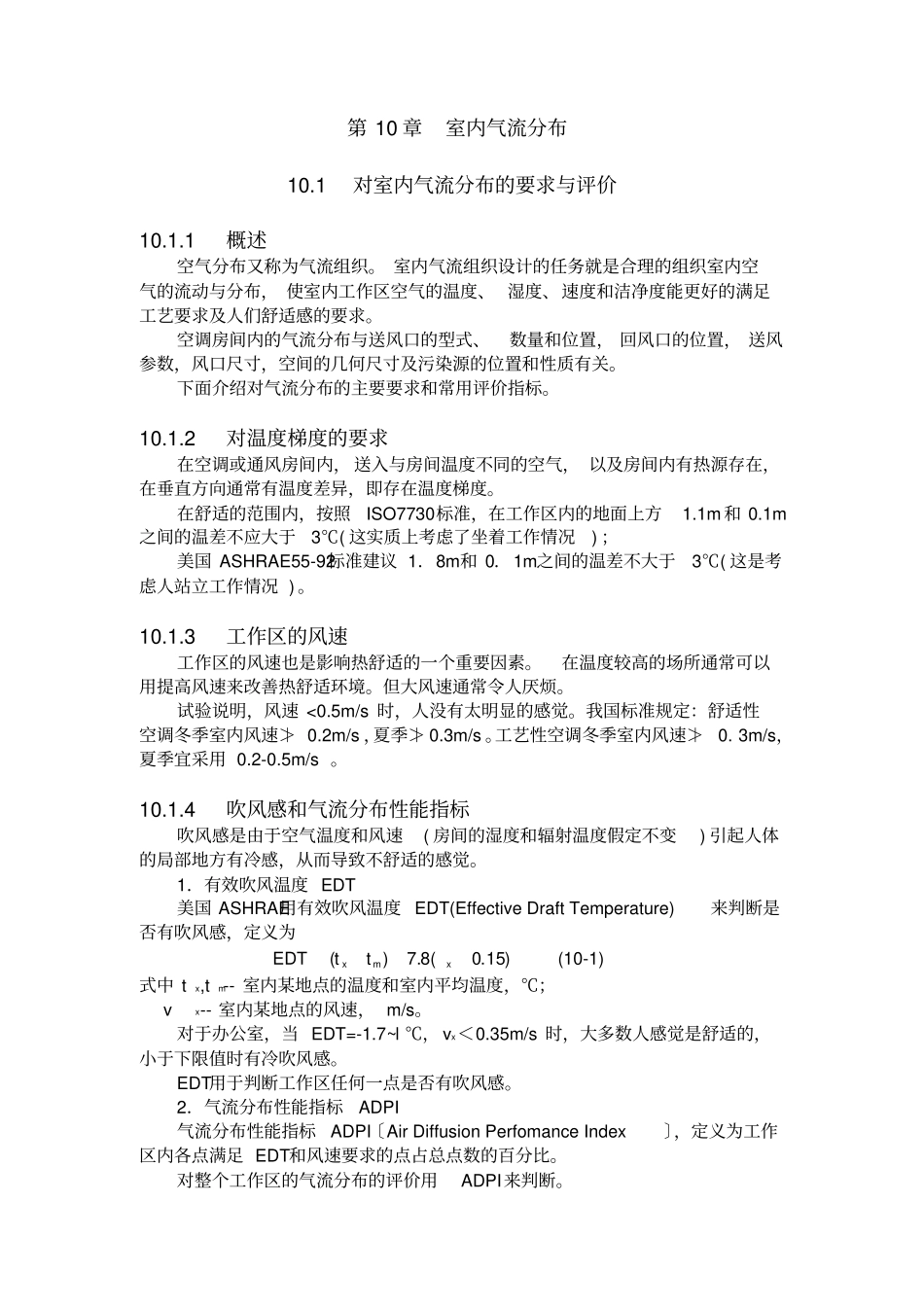

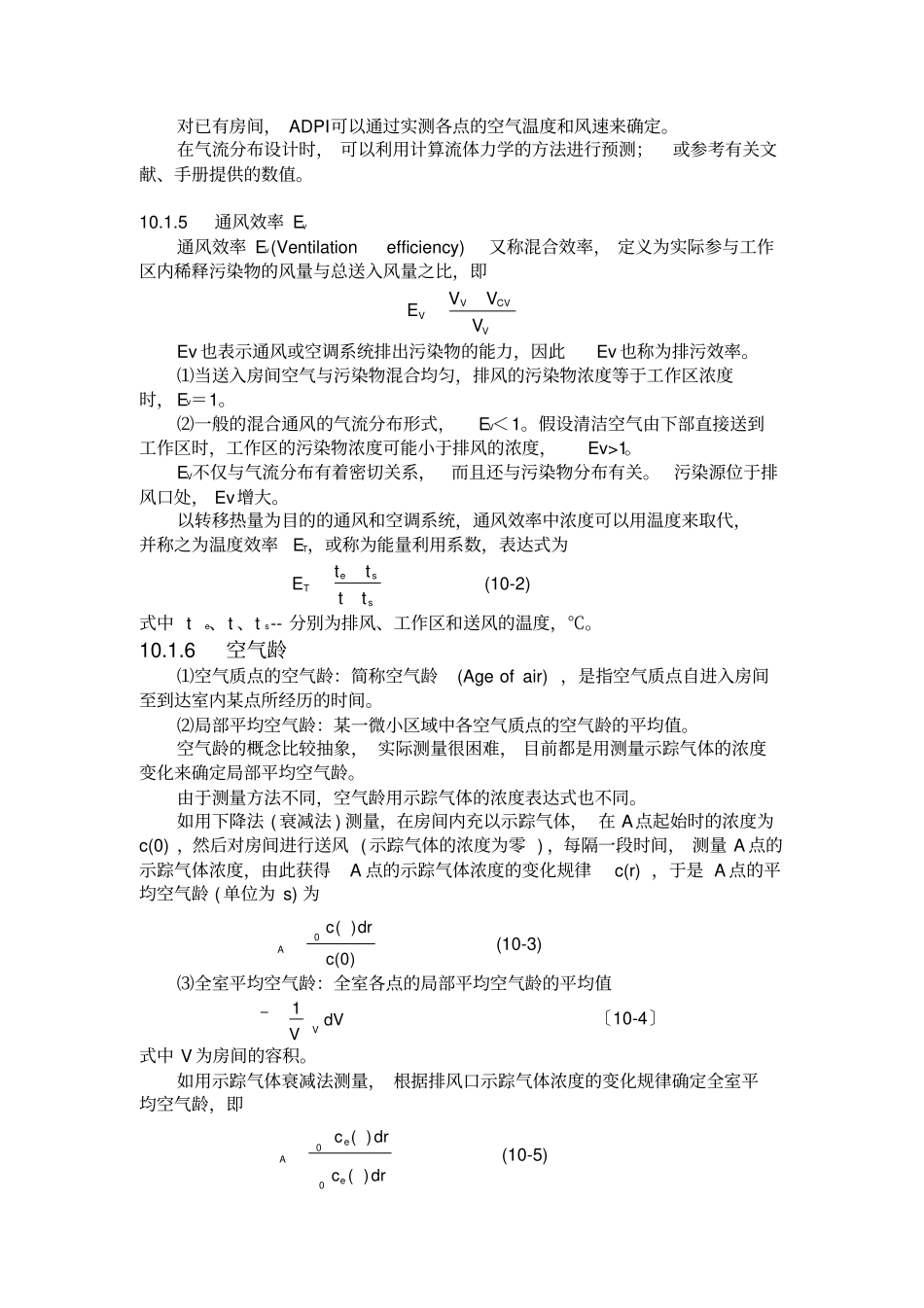

第 10 章室内气流分布10.1 对室内气流分布的要求与评价10.1.1 概述空气分布又称为气流组织。 室内气流组织设计的任务就是合理的组织室内空气的流动与分布， 使室内工作区空气的温度、 湿度、速度和洁净度能更好的满足工艺要求及人们舒适感的要求。空调房间内的气流分布与送风口的型式、数量和位置， 回风口的位置， 送风参数，风口尺寸，空间的几何尺寸及污染源的位置和性质有关。下面介绍对气流分布的主要要求和常用评价指标。10.1.2 对温度梯度的要求在空调或通风房间内， 送入与房间温度不同的空气， 以及房间内有热源存在，在垂直方向通常有温度差异，即存在温度梯度。在舒适的范围内，按照ISO7730标准，在工作区内的地面上方1.1m 和 0.1m之间的温差不应大于3℃( 这实质上考虑了坐着工作情况) ；美国 ASHRAE55-92标准建议 1．8m和 0．1m之间的温差不大于3℃( 这是考虑人站立工作情况 ) 。10.1.3 工作区的风速工作区的风速也是影响热舒适的一个重要因素。在温度较高的场所通常可以用提高风速来改善热舒适环境。但大风速通常令人厌烦。试验说明，风速 <0.5m/s 时，人没有太明显的感觉。我国标准规定：舒适性空调冬季室内风速≯ 0.2m/s ，夏季≯ 0.3m/s 。工艺性空调冬季室内风速≯0. 3m/s，夏季宜采用 0.2-0.5m/s 。10.1.4 吹风感和气流分布性能指标吹风感是由于空气温度和风速( 房间的湿度和辐射温度假定不变) 引起人体的局部地方有冷感，从而导致不舒适的感觉。1．有效吹风温度 EDT 美国 ASHRAE用有效吹风温度 EDT(Effective Draft Temperature)来判断是否有吹风感，定义为)15.0(8.7)(EDTxmxtt (10-1) 式中 tx,tm-- 室内某地点的温度和室内平均温度，℃； vx-- 室内某地点的风速， m/s。对于办公室，当 EDT=-1.7~l ℃， vx＜0.35m/s 时，大多数人感觉是舒适的，小于下限值时有冷吹风感。EDT用于判断工作区任何一点是否有吹风感。2．气流分布性能指标ADPI 气流分布性能指标ADPI〔Air Diffusion Perfomance Index〕，定义为工作区内各点满足 EDT和风速要求的点占总点数的百分比。对整个工作区的气流分布的评价用ADPI来判断。对已有房间， ADPI可以通过实测各点的空气温度和风速来确定。在气流分布设计时， 可以利用计算流体力学的方法进行预测；或参考有关文献、手册提供的数值。10.1.5 通风效率 Ev通风效率 Ev(Ventilation efficiency)又称混合效率， 定义为实际参与工作区内...
