透射电子显微镜简易操作指引

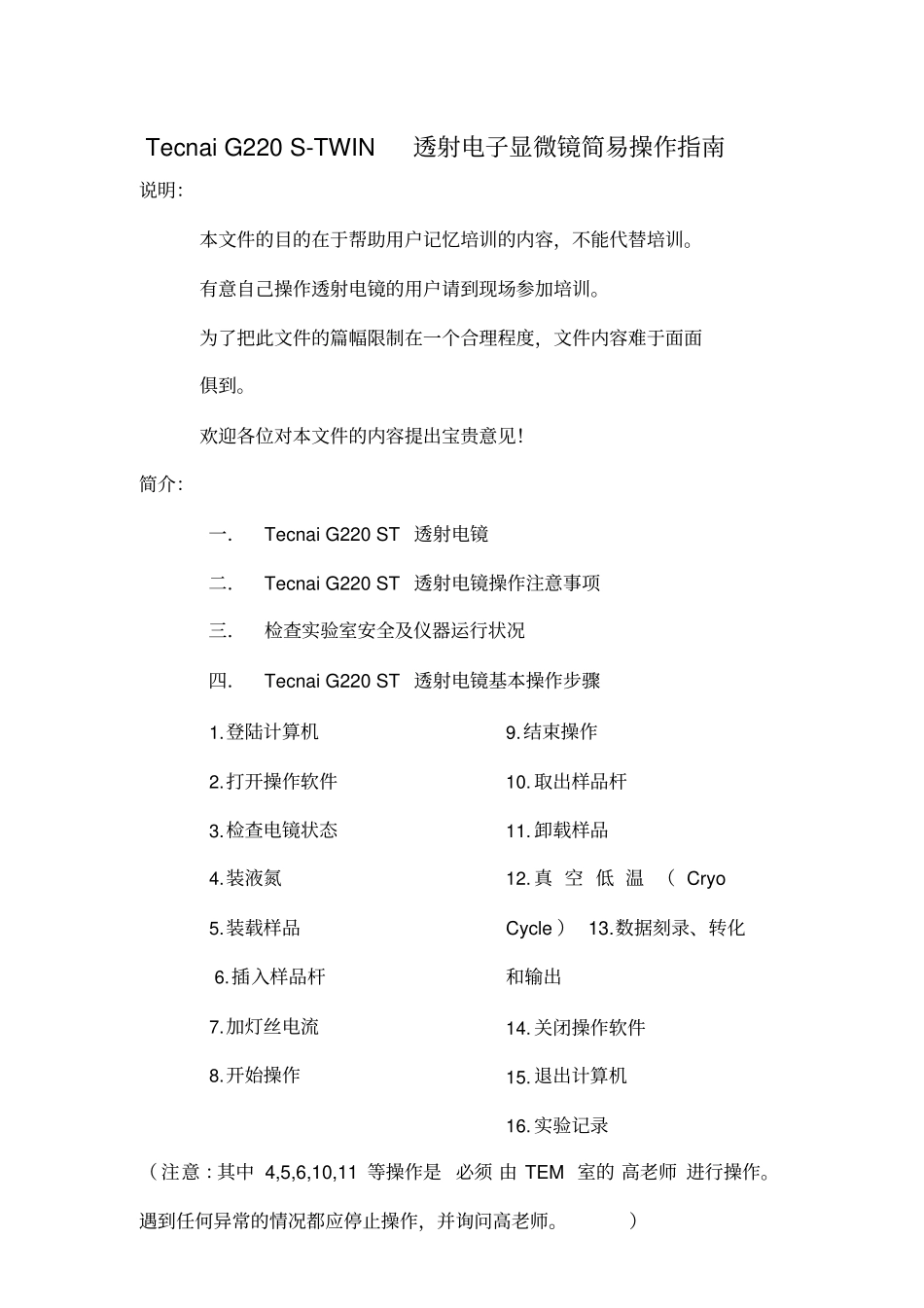

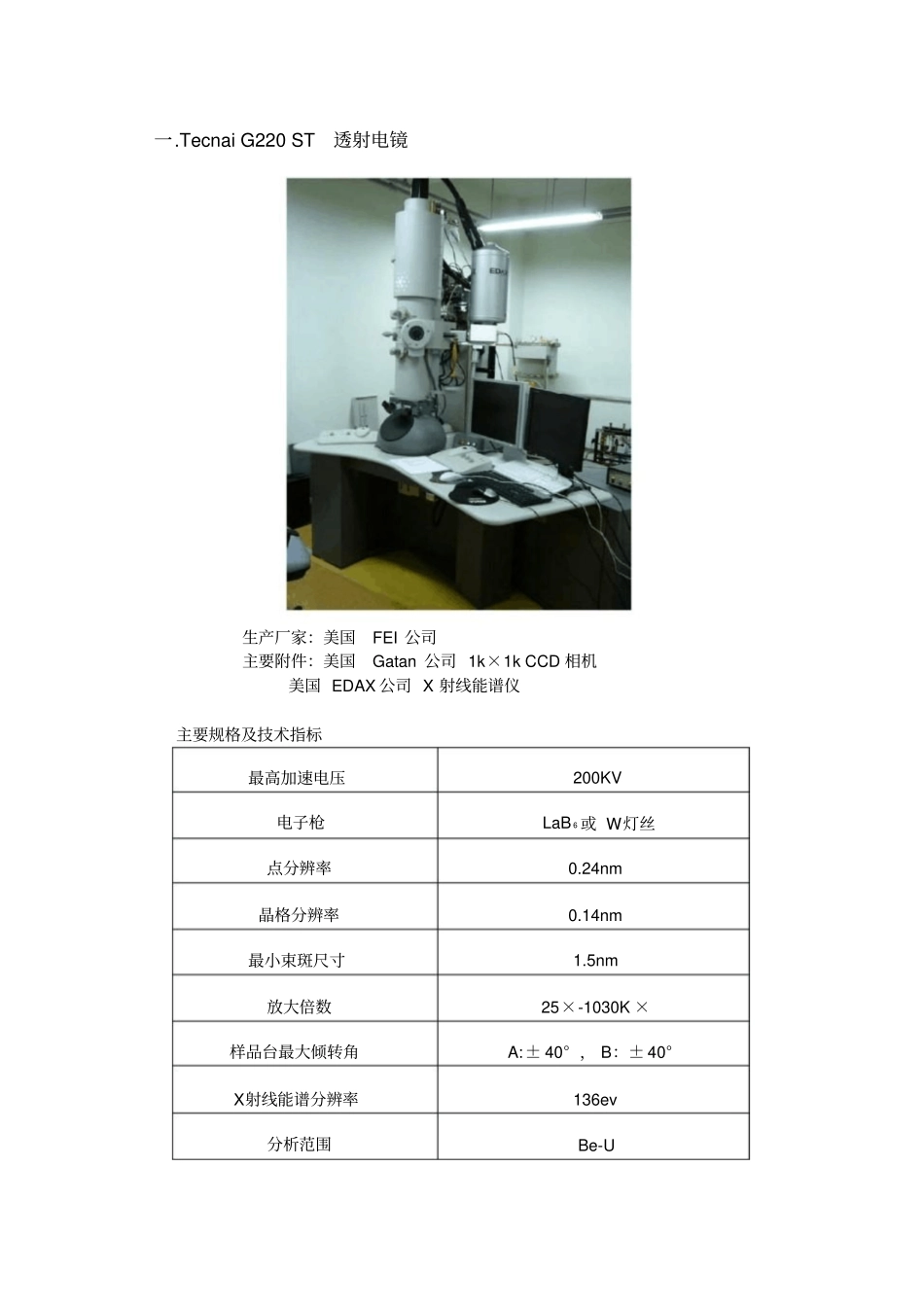

Tecnai G220 S-TWIN 透射电子显微镜简易操作指南说明：本文件的目的在于帮助用户记忆培训的内容，不能代替培训。有意自己操作透射电镜的用户请到现场参加培训。为了把此文件的篇幅限制在一个合理程度，文件内容难于面面俱到。欢迎各位对本文件的内容提出宝贵意见！简介：一．Tecnai G220 ST 透射电镜二．Tecnai G220 ST 透射电镜操作注意事项三．检查实验室安全及仪器运行状况四．Tecnai G220 ST 透射电镜基本操作步骤1. 登陆计算机2. 打开操作软件3. 检查电镜状态4. 装液氮5. 装载样品6. 插入样品杆7. 加灯丝电流8. 开始操作9. 结束操作10. 取出样品杆11. 卸载样品12. 真 空 低 温 （ Cryo Cycle ） 13.数据刻录、转化和输出14. 关闭操作软件15. 退出计算机16. 实验记录（ 注意 ：其中 4,5,6,10,11 等操作是 必须 由 TEM 室的 高老师 进行操作。遇到任何异常的情况都应停止操作，并询问高老师。）1 / 23 生产厂家：美国FEI 公司主要附件：美国Gatan 公司 1k×1k CCD 相机美国 EDAX 公司 X 射线能谱仪主要规格及技术指标一.Tecnai G220 ST 透射电镜最高加速电压200KV 电子枪LaB 6 或 W灯丝点分辨率0.24nm 晶格分辨率0.14nm 最小束斑尺寸1.5nm 放大倍数25×-1030K ×样品台最大倾转角A:± 40° ， B：± 40°X射线能谱分辨率136ev 分析范围Be-U 主要功能及应用范围观察各种材料的微观结构并对样品进行纳米尺度的微区分析，如：形貌观察；高分辨电子显微像；电子衍射；会聚束电子衍射；衍射衬度成像；X 射线能谱分析等仪器工作条件工作温度：15 ℃~25 ℃ 工作湿度: ＜ 80% 电力供应：220v( ± 10%), 50Hz 主要测试项目：明场像（BF ）、暗场像（DF ）高分辨像（HRTEM ）能谱分析（EDX ）选区电子衍射（SAED ）二.Tecnai G220 ST 透射电镜操作注意事项1. 透射电镜及其附属设备中有高压电、低温、高压气流、电离辐射等危险因素， 因此不正确的使用有可能造成仪器损坏，甚至人身伤亡。请您正确操作仪器，不要打开仪器的面板或试图接触培训过程中未允许您操作的部分，即使您对自己的操作很有信心。未获得授权的用户请勿操作电镜。2. 请勿用透射电镜观察磁性样品，磁性样品有可能给电镜造成严重伤害。3. 严禁用手触摸样品杆O 圈至样品杆顶端的任何部位；4. 在下列情况下必须首先关闭Col. Valves ：插入或拔出样品杆时；结束操作时；操作者离开实验...
