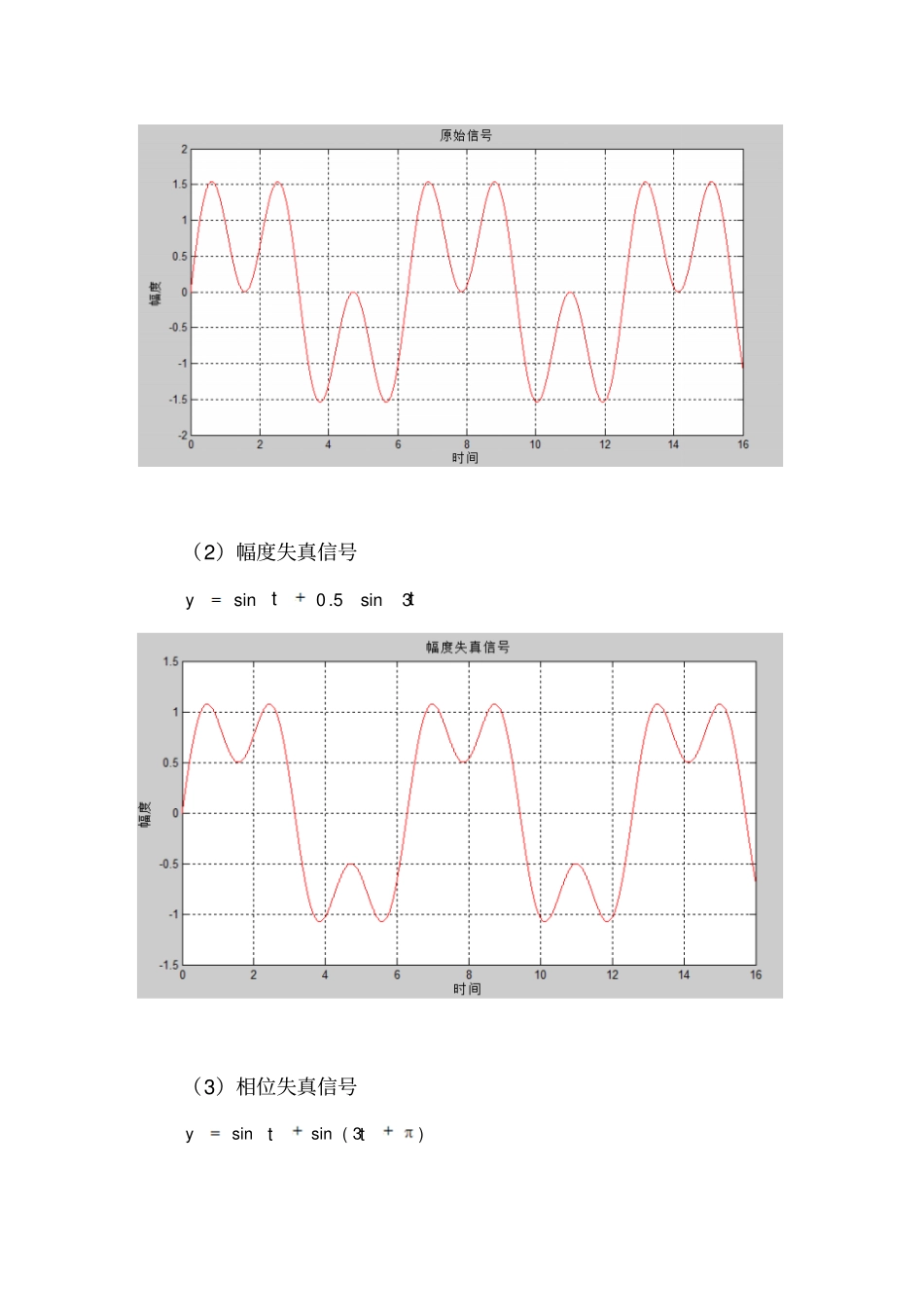

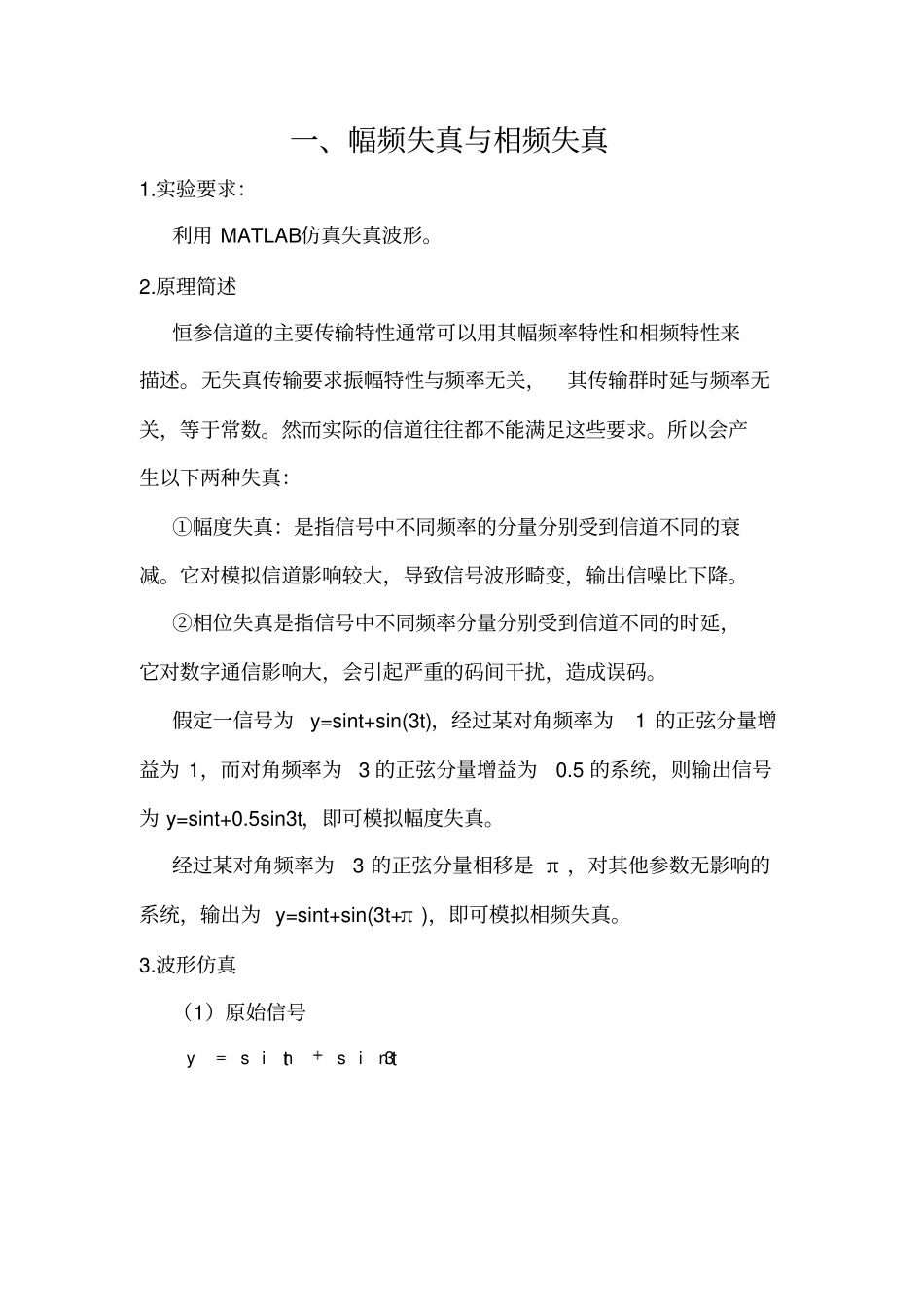

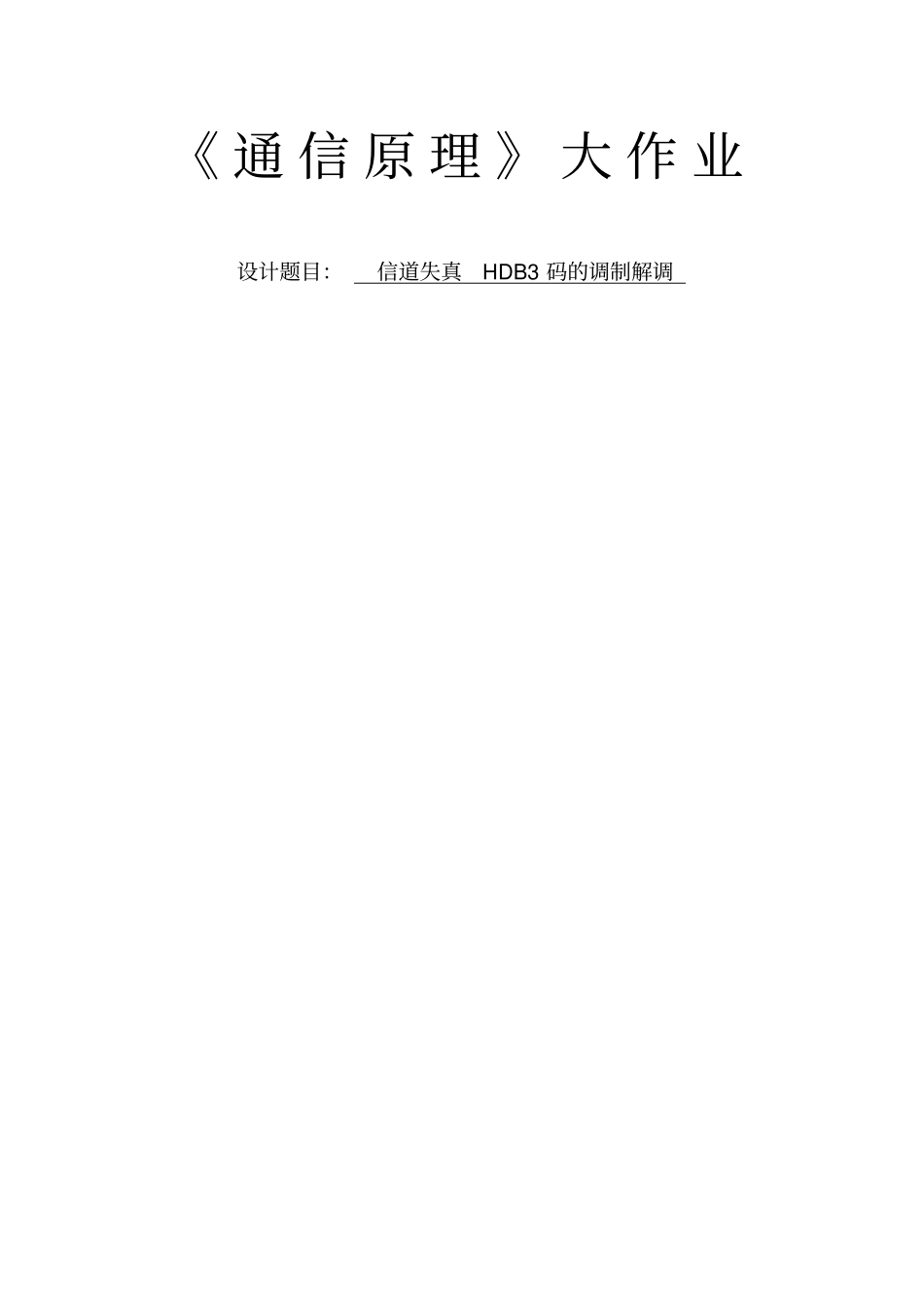

《 通 信 原 理 》 大 作 业设计题目：信道失真 HDB3 码的调制解调一、幅频失真与相频失真1.实验要求：利用 MATLAB仿真失真波形。2.原理简述恒参信道的主要传输特性通常可以用其幅频率特性和相频特性来描述。无失真传输要求振幅特性与频率无关，其传输群时延与频率无关，等于常数。然而实际的信道往往都不能满足这些要求。所以会产生以下两种失真：①幅度失真：是指信号中不同频率的分量分别受到信道不同的衰减。它对模拟信道影响较大，导致信号波形畸变，输出信噪比下降。②相位失真是指信号中不同频率分量分别受到信道不同的时延，它对数字通信影响大，会引起严重的码间干扰，造成误码。假定一信号为y=sint+sin(3t)，经过某对角频率为1 的正弦分量增益为 1，而对角频率为3 的正弦分量增益为0.5 的系统，则输出信号为 y=sint+0.5sin3t，即可模拟幅度失真。经过某对角频率为3 的正弦分量相移是 π ，对其他参数无影响的系统，输出为 y=sint+sin(3t+π )，即可模拟相频失真。3.波形仿真（1）原始信号tt3s ins iny（2）幅度失真信号tt3sin.50siny（3）相位失真信号)3(sinsinytt4.结论若信道的振幅 -频率特性不理想，则信号发生的失真称为频率失真。信号的频率失真会使信号的波形产生畸变，可能引起相邻码元波形之间发送部分重叠，造成码间串扰。信道的相位特性不理想将使信号产生相位失真，它也会引起码间串扰，使误码率增大。二、 HDB3码的编码和解码1.实验要求掌握 HDB3码的编码规则，并利用 MATLAB仿真 HDB3码的编码和译码。2.原理简述三阶高密度双极性码 （简称： HDB3码）是一种适用于基带传输的编码方式，它是为了克服AMI 码的缺点而出现的，具有能量分散，抗破坏性强等特点。编码规则 : (1) 先将消息代码变换成AMI 码，若 AMI 码中连 0 的个数小于4,此时的 AMI 码就是 HDB3码; (2) 若 AMI 码中连 0 的个数大于 3,则将每 4 个连 0 小段的第 4 个0 变换成与前一个非0 符号(+1 或-1)同极性的符号 ,用表示 (+1+,-1-); (3) 为了不破坏极性交替反转，当相邻符号之间有偶数个非0 符号时，再将该小段的第 1 个 0 变换成＋ B 或-B,符号的极性与前一非零符号的相反，并让后面的非零符号从符号开始再交替变化。例如: 消息代码 : 1 0 0 0 0 1 0 0 0 0 1 1 0 0 0 0 1 1 AMI 码: +1 0 0 0 0 -1 0 0 0 0 +1 -1 0 0 0 0 +1 -1 HDB3码: +1 0...
