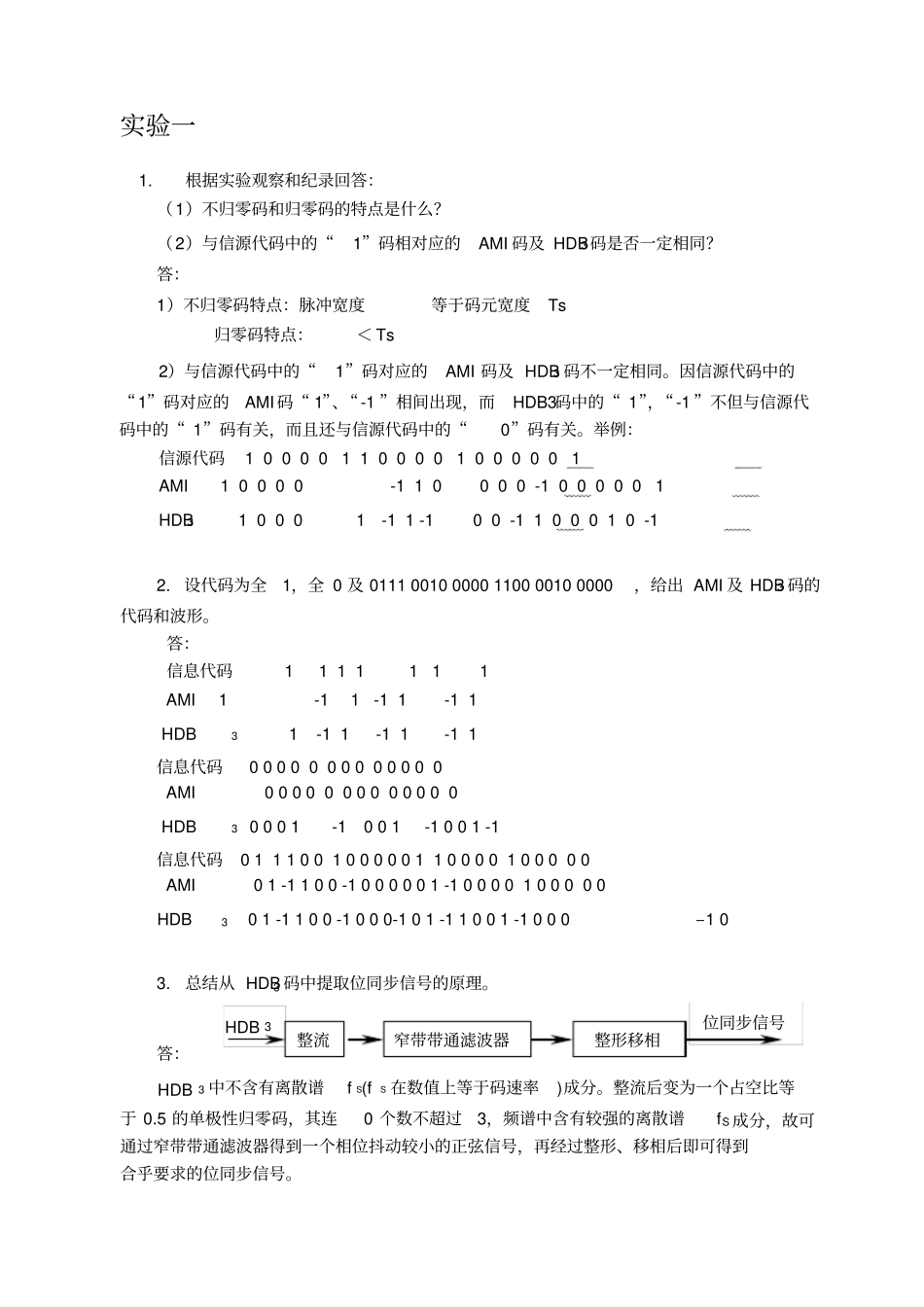

实验一 1. 根据实验观察和纪录回答：（1）不归零码和归零码的特点是什么？（2）与信源代码中的“1”码相对应的AMI 码及 HDB3 码是否一定相同？答：1）不归零码特点：脉冲宽度等于码元宽度Ts 归零码特点：＜ Ts 2）与信源代码中的“1”码对应的AMI 码及 HDB3 码不一定相同。因信源代码中的“1”码对应的AMI 码“ 1”、“-1 ”相间出现，而HDB3码中的“ 1”，“-1 ”不但与信源代码中的“ 1”码有关，而且还与信源代码中的“0”码有关。举例：信源代码 1 0 0 0 0 1 1 0 0 0 0 1 0 0 0 0 0 1 AMI 1 0 0 0 0 -1 1 0 0 0 0 -1 0 0 0 0 0 1 HDB3 1 0 0 01 -1 1 -1 0 0 -1 1 0 0 0 1 0 -1 2. 设代码为全1，全 0 及 0111 0010 0000 1100 0010 0000，给出 AMI 及 HDB3 码的代码和波形。答：信息代码1 1 1 11 11 AMI 1 -1 1 -1 1-1 1 HDB31 -1 1 -1 1 -1 1 信息代码0 0 0 0 0 0 0 0 0 0 0 0 0 AMI0 0 0 0 0 0 0 0 0 0 0 0 0 HDB3 0 0 0 1-10 0 1-1 0 0 1 -1信息代码0 1 1 1 0 0 1 0 0 0 0 0 1 1 0 0 0 0 1 0 0 0 0 0 AMI0 1 -1 1 0 0 -1 0 0 0 0 0 1 -1 0 0 0 0 1 0 0 0 0 0 HDB30 1 -1 1 0 0 -1 0 0 0-1 0 1 -1 1 0 0 1 -1 0 0 0 –1 0 3. 总结从 HDB3 码中提取位同步信号的原理。答：位同步信号HDB 3整流窄带带通滤波器整形移相HDB 3 中不含有离散谱f S(fS 在数值上等于码速率)成分。整流后变为一个占空比等于 0.5 的单极性归零码，其连0 个数不超过3，频谱中含有较强的离散谱fS 成分，故可通过窄带带通滤波器得到一个相位抖动较小的正弦信号，再经过整形、移相后即可得到合乎要求的位同步信号。4. 试根据占空比为0.5 的单极性归零码的功率谱密度公式说明为什么信息代码中的连 0 码越长，越难于从AMI 码中提取位同步信号，而HDB3 码则不存在此问题。答：= 0.5 TS 时单极性归零码的功率谱密度为：)mff(|)mf(PG|f2)f(|)o(PG|f|)f(G|)p1(pf2)f(Ps1m2s2s22s2ss式中SST1f在数值上等于码速率，P 为“ 1”码概率G (f ) 为= 0.5 T S 的脉冲信号的富氏变换)fs2f(saf21)f(GSSSSSf12/2sinf21)2(saf21)f(G)ff(p2)f(PS22SS将 HDB 3 码整流得到的占空比为0.5 的单极性归零码中连“0”个数最多为3 ，而将 A...
