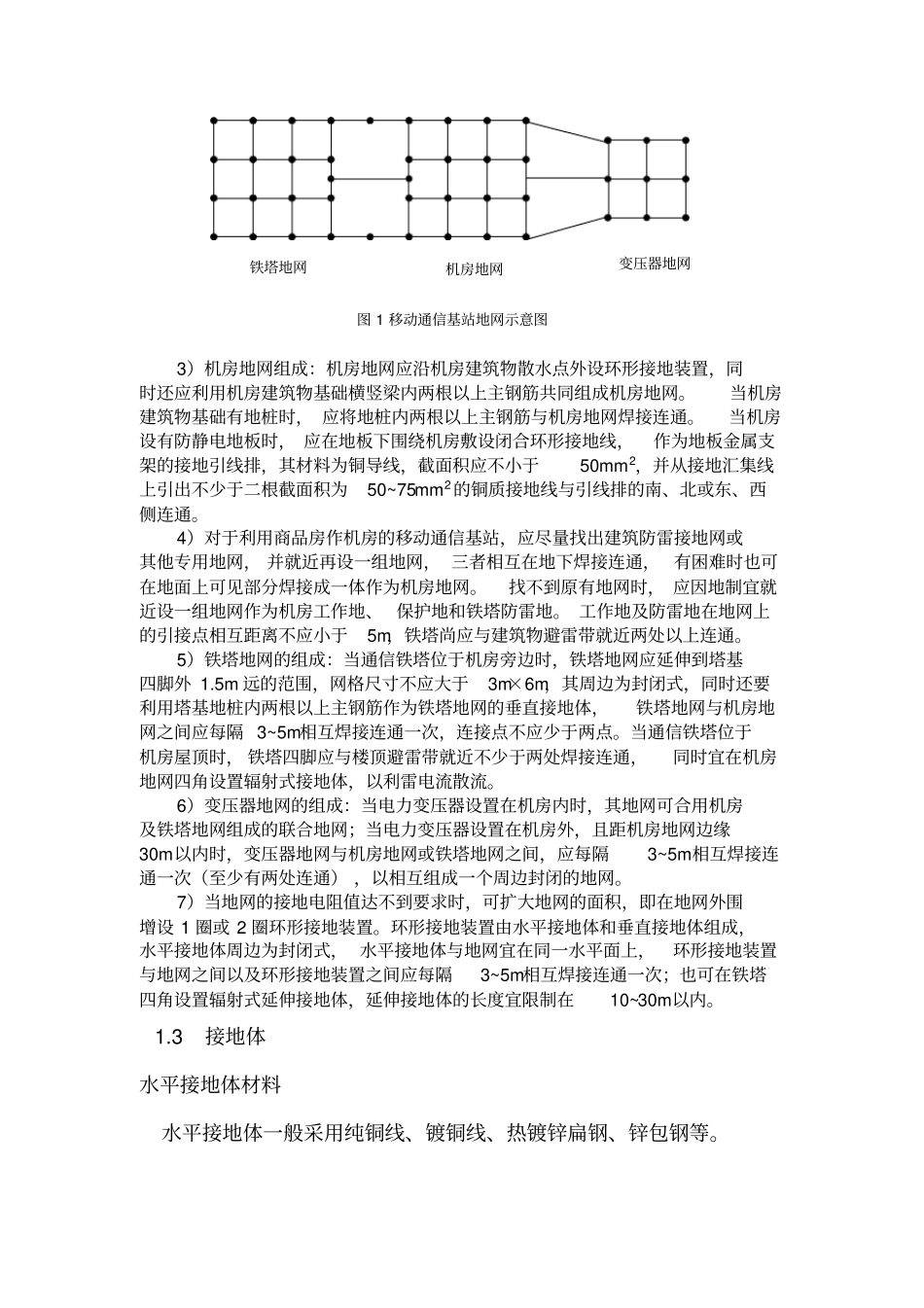

通信基站综合防雷接地方案编制依据工程涉及的产品规范与标准；工程施工涉及的规范、标准及验收规范、标准等须完全满足所有中华人民共和国的规范、标准，包括（但不限于此）：《通信局（站）防雷与接地工程设计规范》YD5098-2005 《通信局（站）防雷与接地工程设计规范》GB50689-2011 《通信局（站）防雷与接地工程验收规范》YD/T5175-2009 《建筑物防雷设计规范》 （GB50057-2010）《建筑物电子信息系统防雷技术规范》 （GB50343-2012）《交流电气装置的接地》 （DL/T621-1997）《电气装置安装工程接地装置施工及验收规范》（GB50169-2006）《交流电气装置的过电压保护和绝缘配合》（DL/T 620-1997 ）1 联合接地在整个防雷系统中接地系统是一个基本前提，只有具备了良好的接地系统，防雷设备才能真正发挥作用。所以，接地系统的建设是所有防雷工作的基础。1.1接地的目的1)接地是为了防止电磁干扰起屏蔽作用；2)接地是为了泄放过电压以保护设备和人身安全；3)接地是为了起着工作回路的作用；4)接地是为了给通信设备提供零电位参考点。5)在受到雷击时以供大电流泄放入地，以保护设备和人身安全。1.2地网的组成根据移动通信基站防雷与接地设计规范YD5068中规定：1）移动通信基站应按均压、等电位的原理，将工作地、保护地和防雷地组成一个联合接地网。站内各类接地线应从接地汇集线或接地网上分别引入。2）移动通信基站地网由机房地网、铁塔地网和变压器地网组成，地网的组成如图 1 所示。基站地网应充分利用机房建筑物的基础（含地桩）、铁塔基础内的主钢筋和地下其他金属设施作为接地体的一部分。当铁塔设在机房房顶， 电力变压器设在机房楼内时，其地网可合用机房地网。铁塔地网机房地网变压器地网图 1 移动通信基站地网示意图3）机房地网组成：机房地网应沿机房建筑物散水点外设环形接地装置，同时还应利用机房建筑物基础横竖梁内两根以上主钢筋共同组成机房地网。当机房建筑物基础有地桩时， 应将地桩内两根以上主钢筋与机房地网焊接连通。当机房设有防静电地板时， 应在地板下围绕机房敷设闭合环形接地线，作为地板金属支架的接地引线排，其材料为铜导线，截面积应不小于50mm2，并从接地汇集线上引出不少于二根截面积为50~75mm2的铜质接地线与引线排的南、北或东、西侧连通。4）对于利用商品房作机房的移动通信基站，应尽量找出建筑防雷接地网或其他专用地网， 并就近再设一组地网， 三者相互在地下焊接连通， 有困难时也可...
