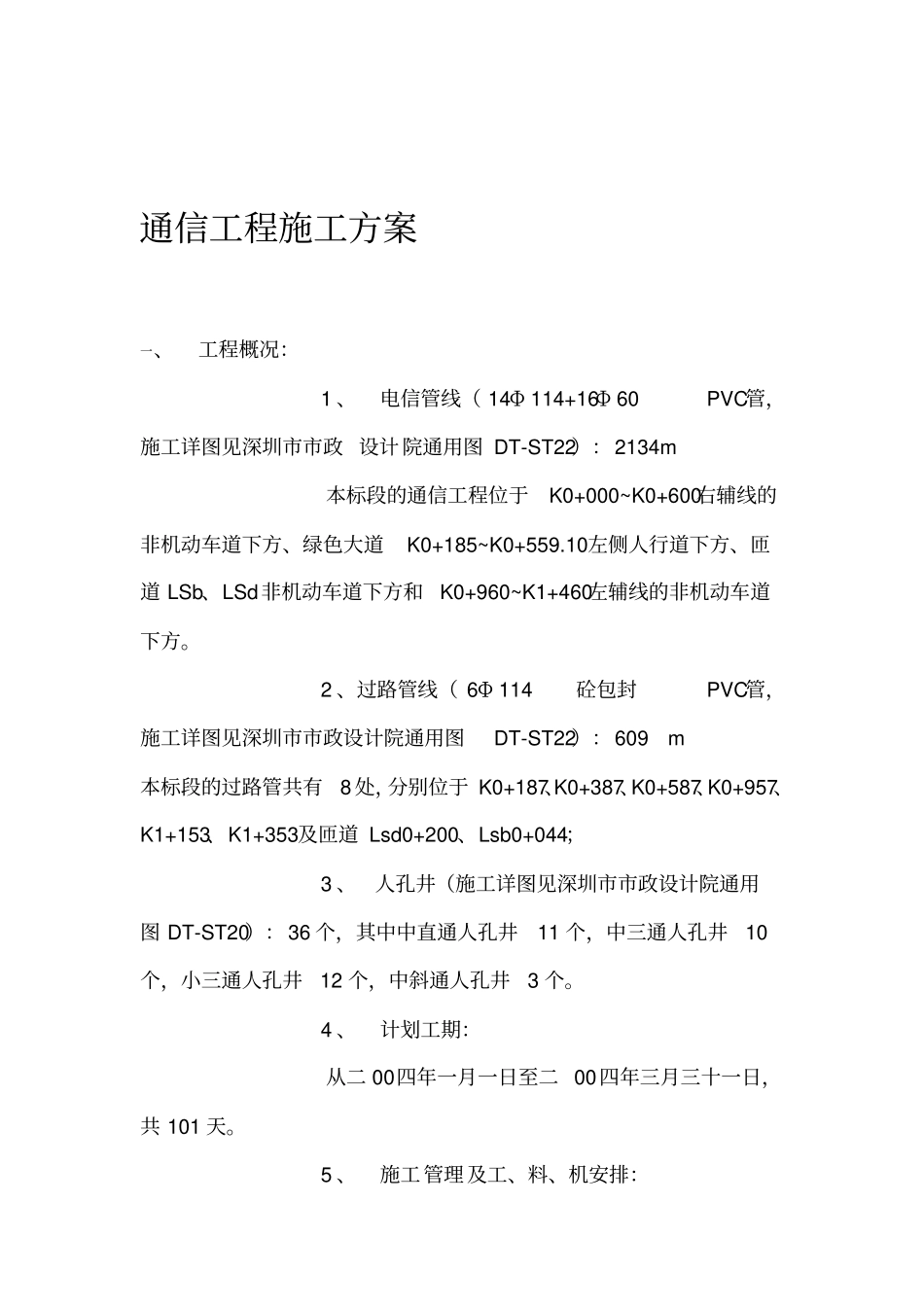

通信工程施工方案一、工程概况： 1 、电信管线（ 14Φ 114+16Φ 60PVC管，施工详图见深圳市市政 设计院通用图 DT-ST22）：2134m 本标段的通信工程位于K0+000~K0+600右辅线的非机动车道下方、绿色大道K0+185~K0+559.10左侧人行道下方、匝道 LSb、LSd非机动车道下方和K0+960~K1+460左辅线的非机动车道下方。 2 、过路管线（ 6Φ 114砼包封PVC管，施工详图见深圳市市政设计院通用图DT-ST22）：609 m 本标段的过路管共有8 处，分别位于 K0+187、K0+387、K0+587、K0+957、K1+153、K1+353及匝道 Lsd0+200、Lsb0+044； 3 、人孔井（施工详图见深圳市市政设计院通用图 DT-ST20）：36 个，其中中直通人孔井11 个，中三通人孔井10个，小三通人孔井12 个，中斜通人孔井3 个。 4 、计划工期：从二 00四年一月一日至二 00四年三月三十一日，共 101 天。 5 、施工管理及工、料、机安排：本工程由项目经理总负责， 分项负责人为梁广生， 质量检查员为孙晓华，具体人员和机械安排见表1、2，材料采购于东莞的经销商处，提前 5~10 天进场，运至工地仓库， 待检测合格后才能运至现场施工。三、施工流向顺序、方法：1、施工段划分及施工流向顺序：施工段按照实际的施工力量按三段划分，其中第一段为 K0+000~K0+600段，第二段为匝道Lsb、Lsd 及绿色大道，第三段为 K0+960~K1+460段。先施工第一段， 然后同时施工第二、 三段。2、施工方法：工艺流程见图1、2。（1）纵向管群 a 、 基槽开挖：根据设计图纸放出基槽开挖边线，挖机进场就位开挖， 每开挖 10m测量技术人员复测基底开挖标高，严格控制开挖深度，不超挖。 b 、基坑修整铺砂： 对不均匀基槽要适当处理后再铺砂、整平，平板振动器振动均匀。 c 、铺管：基底铺砂整平及经过监理工程师验收合格后，下道工序铺管。第一层铺管保证位置准确，间隙净距2cm，铺完第一层之后， 检查接头处是否严密， 管群是否平顺。 每一细节都检查合格后，用细砂填隙， 填隙要密实，人工多次均匀捣插、转动单管多次，保证管群无空隙。第一层管隙填砂完成后，再在上面铺2cm细砂，人工摊铺均匀， 之后在上面铺第二层管， 重复第一次管群安装的工序。第二层管上面及周围填砂密实，管群顶铺砂2cm。 d 、回填土：为了保证不破坏管群表面填砂，人工在管群表面铺填10cm干松土，然后再用挖机挖土回填， 整平表面。（2）人孔井 a 、基坑开挖：人孔井深度约 2.2m，按坡度 2∶1放...
