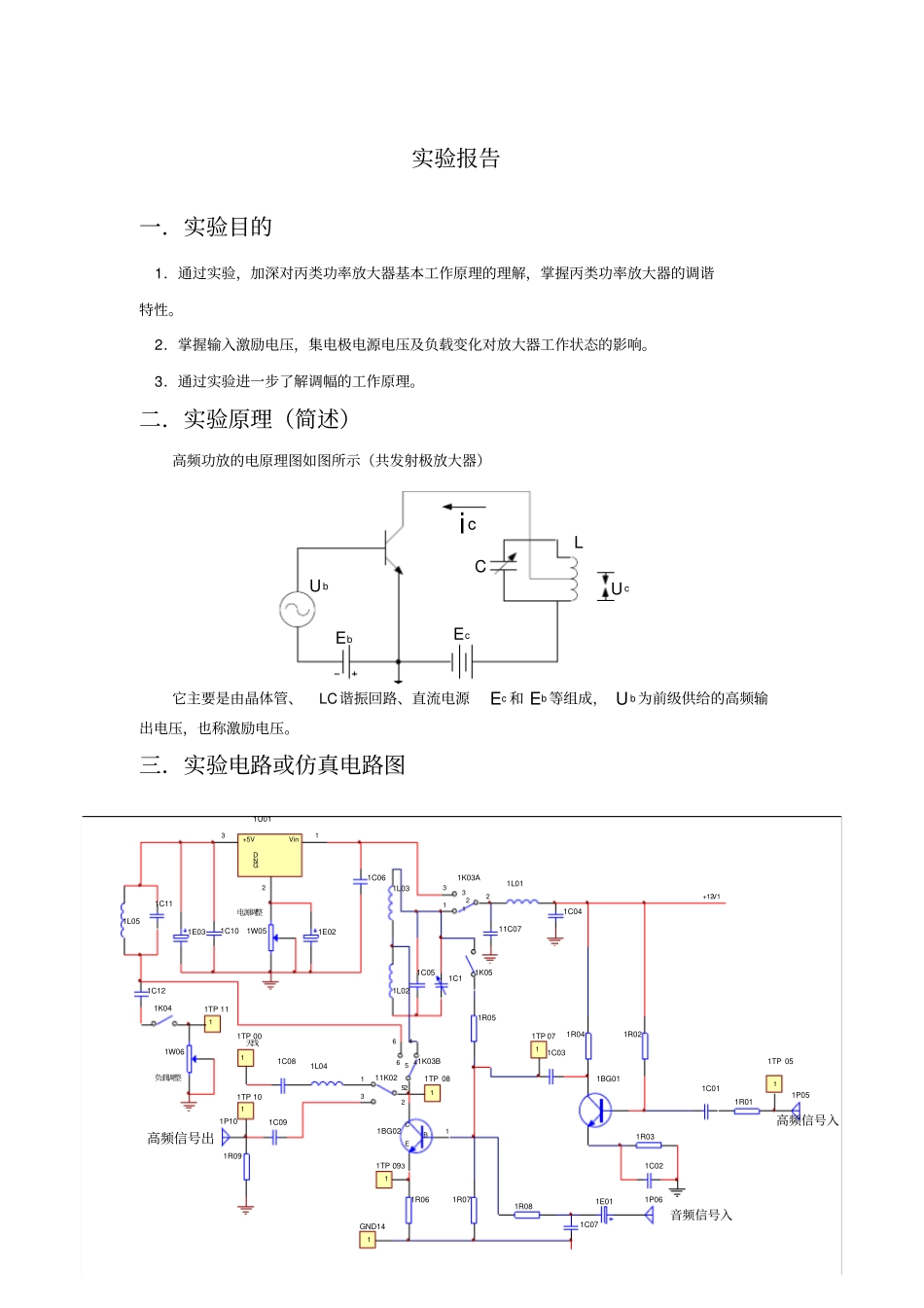

实验室时间段座位号实验报告实验课程实验名称班级姓名学号指导老师高频谐振功率放大器预习报告实验目的1．通过实验，加深对丙类功率放大器基本工作原理的理解，掌握丙类功率放大器的调谐特性。2．掌握输入激励电压，集电极电源电压及负载变化对放大器工作状态的影响。3．通过实验进一步了解调幅的工作原理。实验内容1．实验准备在实验箱主板上装上幅度调制与无线发射模块，接通电源即可开始实验。2．测试前置放大级输入、输出波形高频信号源频率设置为6.3MHZ，幅度峰 - 峰值 300mV左右，用铆孔线连接到1P05，用示波器测试 1P05和1TP07的波形的幅度，并计算其放大倍数。由于该级集电极负载是电阻，没有选频作用。3. 激励电压、电源电压及负载变化对丙类功放工作状态的影响（1）激励电压bU 对放大器工作状态的影响1K03置“右侧” 。保持集电极电源电压cE =5V左右（用万用表测 1TP08直流电压， 1W05逆时针调到底），负载电阻LR =10KΩ 左右（ 1K04置“右侧”，用万用表测1TP11电阻， 1W6顺时针调到底，然后1K04置“左侧”）不变。高频信号源频率1.9MHZ左右，幅度200mv（峰—峰值），连接至功放模块输入端（1P05）。示波器 CH1接 1P08，CH2接 1TP09。调整高频信号源频率，使功放谐振即输出幅度（1TP08）最大。改变信号源幅度，即改变激励信号电压bU ，观察 1TP09 电压波形。信号源幅度变化时，应观察到欠压、临界、过压脉冲波形。其波形如图7-7 所示（如果波形不对称，应微调高频信号源频率，如果高频信号源是DDS信号源，注意选择合适的频率步长档位）。实验报告 1．认真整理实验数据，对实验参数和波形进行分析，说明输入激励电压、集电极电源电压，负载电阻对工作状态的影响。 2．用实测参数分析丙类功率放大器的特点。 3．总结由本实验所获得的体会。ciCLbUbEcEcU1R091C081C09B1C2E31BG021R071R061C031BG011R041R031C021R021L0411TP 0511TP 0711TP 001GND1421311K021C07+12V1天线1R0811TP 101C051L021C011C111TP 081L0111C071C04高频信号出1W05Vin1GND2+5V31U011C101E021C061E031C111L051W061C122211331K03A5544661K03B1K0411TP 1111TP 091P051R011P101P061E011R051K051L03负载调整电源调整高频信号入音频信号入实验报告一．实验目的1．通过实验，加深对丙类功率放大器基本工作原理的理解，掌握丙类功率放大器的调谐特性。2．掌握输入激励电压，集电极电源电压及负载变化对放大器工作状态的影响。3．通过实验进一步...
