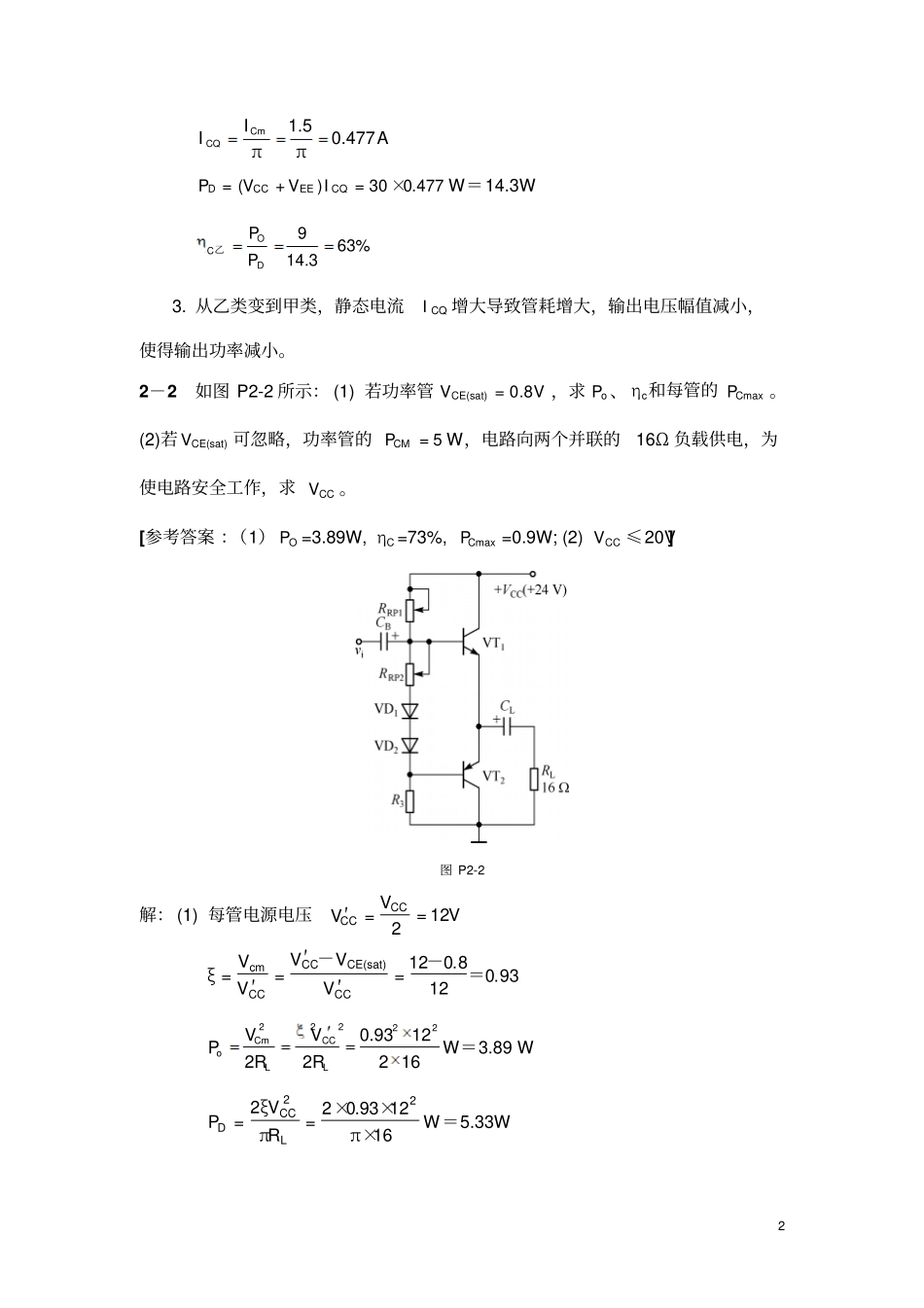

1 第二章功率放大器习题参考答案2－1 图 P2-1 所示互补推挽功率输出级，设电源电压V15==EECCVV，负载电阻Ω8=LR，输出功率为 9W，试计算甲类和乙类两种情况下的效率Cη 如何变化？说明了什么问题？若从乙类变到甲类，电流 I 应如何变化？在负载上得到最大输出功率是否也发生变化？[参考答案 ：％甲40=Cη、％乙63=Cη]图 P2-1 解： 因负载电阻Ω8=LR，输出功率=OP9W，则输出电压幅值为8×9×2=2=LoLmRPVV=12 V 812==LLmLmRVIA=1.5A 1. 甲类工作时，每管工作电流等于输出电流幅值的一半，该电流为直流电源提供的电流。75.0=2=LmCQIIA 电源功率75.0×30=)+(=CQEECCDIVVPW=22.5W 效率%40=5.229==DOCPPη 甲2. 乙类工作时，每管电流幅值Cm1.5IA 2 CmCQ1.50.477ππIIA 477.0×30=)+(=CQEECCDIVVPW＝14.3W OCD963%14.3PP乙3. 从乙类变到甲类，静态电流CQI增大导致管耗增大，输出电压幅值减小，使得输出功率减小。2－2 如图 P2-2 所示： (1) 若功率管V8.0=CE(sat)V，求oP 、cη 和每管的CmaxP。(2)若CE(sat)V可忽略，功率管的5=CMPW，电路向两个并联的16Ω 负载供电，为使电路安全工作，求CCV。[参考答案 ：（1）OP =3.89W, Cη =73%, CmaxP=0.9W; (2) CCV≤20V] 图 P2-2 解： (1) 每管电源电压V12=2=′CCCCVV93.0128.012=′′=′=CCCE(sat)CCCCcm＝－－VVVVVξ22222CmCCoLL0.9312222 16VVPRRW＝3.89 W 16×π12×93.0×2=π2=2L2CCDRVξPW＝5.33W 3 %73=33.589.3==DocPPη22CCOmaxL124.5W22 16VPR每管管耗5.4×2.0=2.0=OmaxCmaxPPW=0.9W (2) 若忽略CE(sat)V，则5=,1=CMPξW 222C CC CC CO m a xLLL22 (/ /)28VVVPRRR因为8×2×2.0=2.0=≥2CCOmaxCmaxCMVPPP所以2.0/5×16=2.0/16≤CMCCPVV= 20V 2－3 如图 P2-3 所示互补对称OTL 电路，设其最大不失真功率为6.25W，晶体管饱和压降及静态功耗可以忽略不计。（1）电源电压CCV最大应取多大？（2）T2、T3管CMP至少应取多大？（3）若输出波形出现交叉失真，应调节哪个电阻？（4）若输出波形出现一边削波失真，应调节哪个电阻来消除？[参考答案 ：（1）CCV≤20V，（2）CMP≥1.25W] 图 P2－3 解：（1）每管电源电压CCCC2VV由2CCOmaxL6.25W2VPR4 得V10=′CCV，所以取V20≤CCV（2）W25.1=W25.6×2.0=2.0≥OmaxCMPP所以 T2、T3 管CMP至少应取 1.25W。（3）若输出波形出现交叉失真，应调节电阻4R 。（4）若输出波形出现一边削波失真，...
