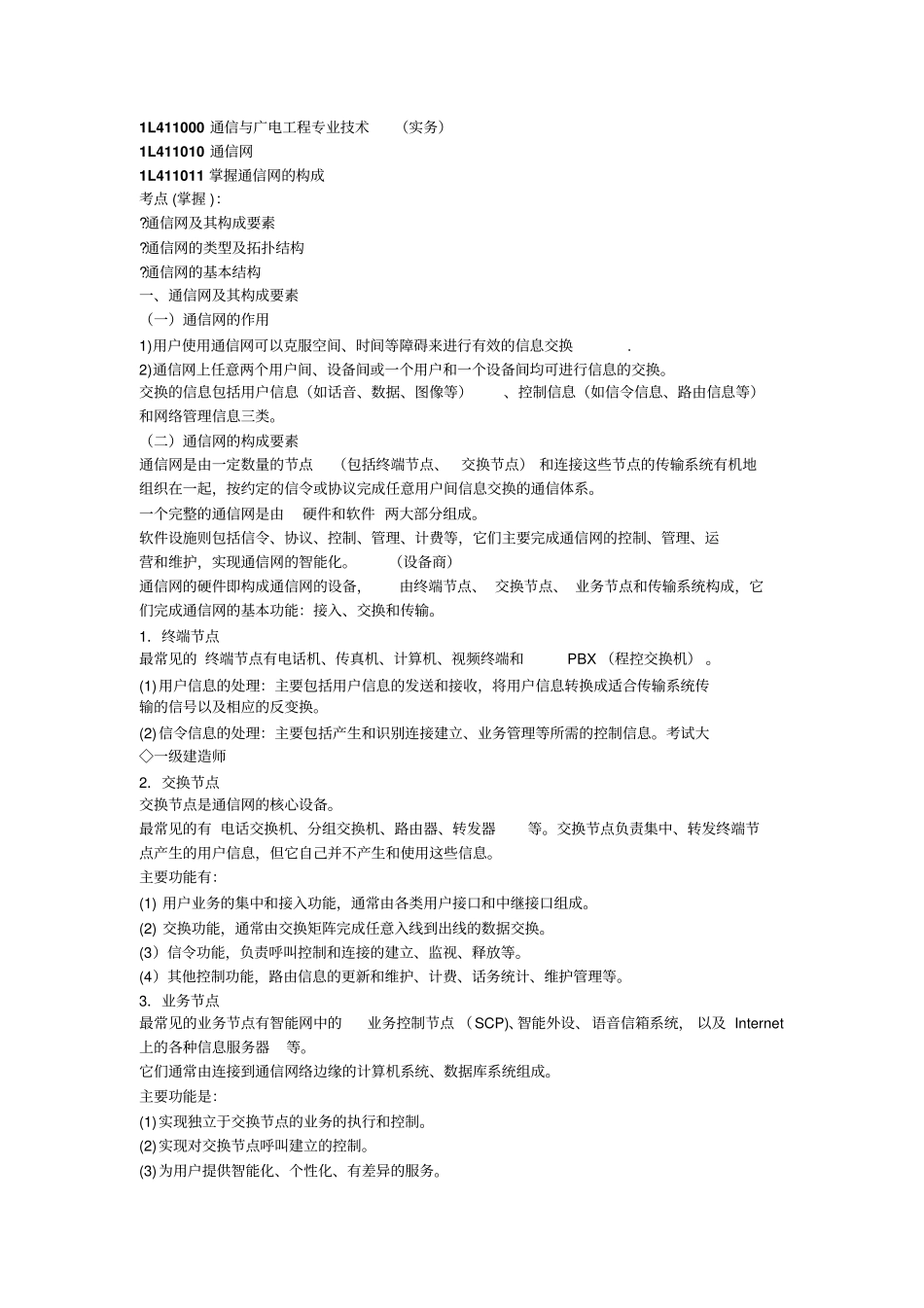

1L411000 通信与广电工程专业技术(实务)1L411010 通信网1L411011 掌握通信网的构成考点 (掌握 ):?通信网及其构成要素?通信网的类型及拓扑结构?通信网的基本结构一、通信网及其构成要素(一)通信网的作用1)用户使用通信网可以克服空间、时间等障碍来进行有效的信息交换. 2)通信网上任意两个用户间、设备间或一个用户和一个设备间均可进行信息的交换。交换的信息包括用户信息(如话音、数据、图像等)、控制信息(如信令信息、路由信息等)和网络管理信息三类。(二)通信网的构成要素通信网是由一定数量的节点(包括终端节点、交换节点) 和连接这些节点的传输系统有机地组织在一起,按约定的信令或协议完成任意用户间信息交换的通信体系。一个完整的通信网是由硬件和软件 两大部分组成。软件设施则包括信令、协议、控制、管理、计费等,它们主要完成通信网的控制、管理、运营和维护,实现通信网的智能化。(设备商)通信网的硬件即构成通信网的设备,由终端节点、 交换节点、 业务节点和传输系统构成,它们完成通信网的基本功能:接入、交换和传输。1.终端节点最常见的 终端节点有电话机、传真机、计算机、视频终端和PBX (程控交换机) 。(1)用户信息的处理:主要包括用户信息的发送和接收,将用户信息转换成适合传输系统传输的信号以及相应的反变换。(2)信令信息的处理:主要包括产生和识别连接建立、业务管理等所需的控制信息。考试大◇一级建造师2.交换节点交换节点是通信网的核心设备。最常见的有 电话交换机、分组交换机、路由器、转发器等。交换节点负责集中、转发终端节点产生的用户信息,但它自己并不产生和使用这些信息。主要功能有:(1) 用户业务的集中和接入功能,通常由各类用户接口和中继接口组成。(2) 交换功能,通常由交换矩阵完成任意入线到出线的数据交换。(3)信令功能,负责呼叫控制和连接的建立、监视、释放等。(4)其他控制功能,路由信息的更新和维护、计费、话务统计、维护管理等。3.业务节点最常见的业务节点有智能网中的业务控制节点 (SCP)、智能外设、语音信箱系统, 以及 Internet上的各种信息服务器等。它们通常由连接到通信网络边缘的计算机系统、数据库系统组成。主要功能是:(1)实现独立于交换节点的业务的执行和控制。(2)实现对交换节点呼叫建立的控制。(3)为用户提供智能化、个性化、有差异的服务。4.传输系统传输系统为信息的传输提供传输信道,并将网络节点连接在一起。其硬件组...
