通用固定式带式输送机使用说明书

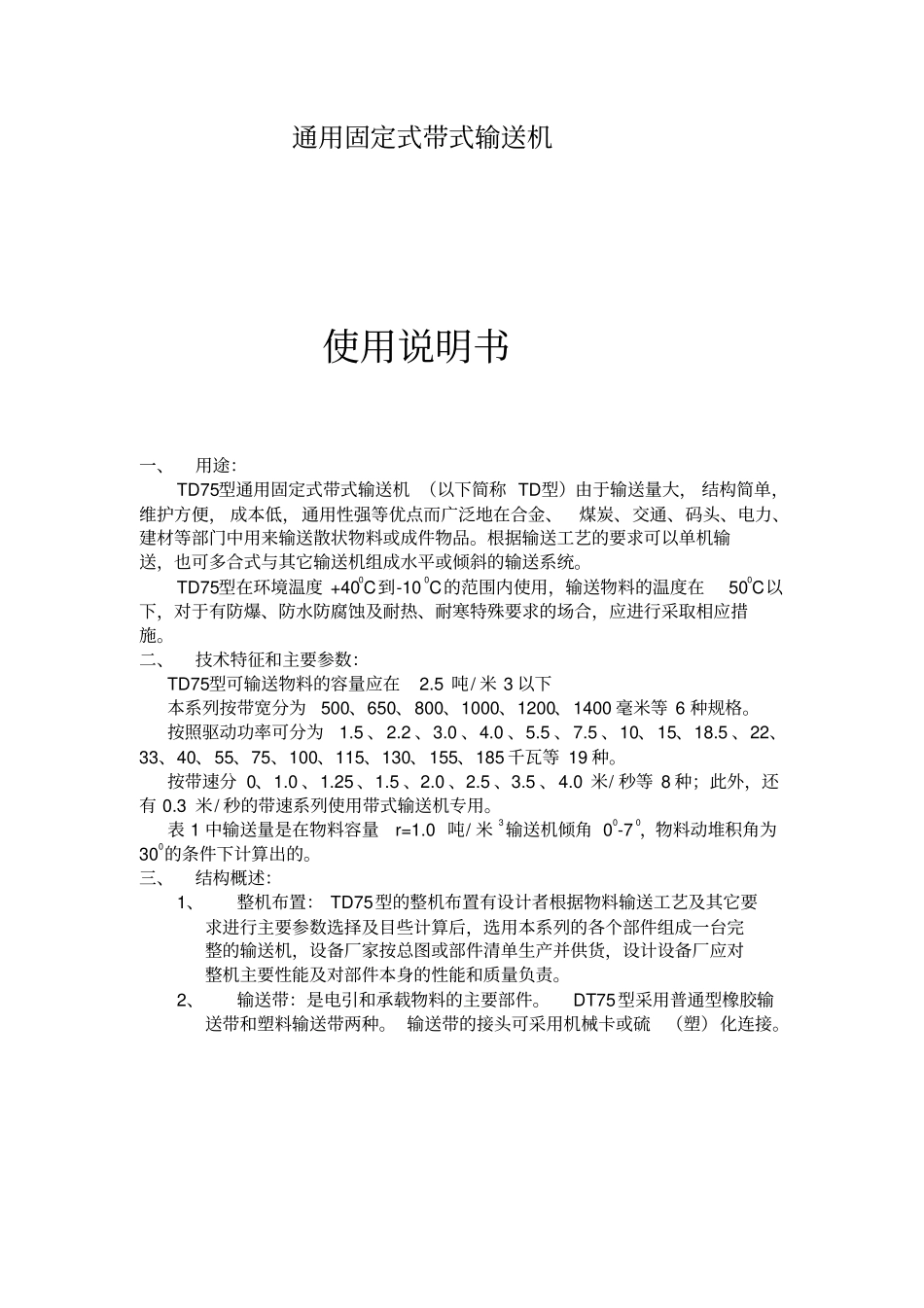

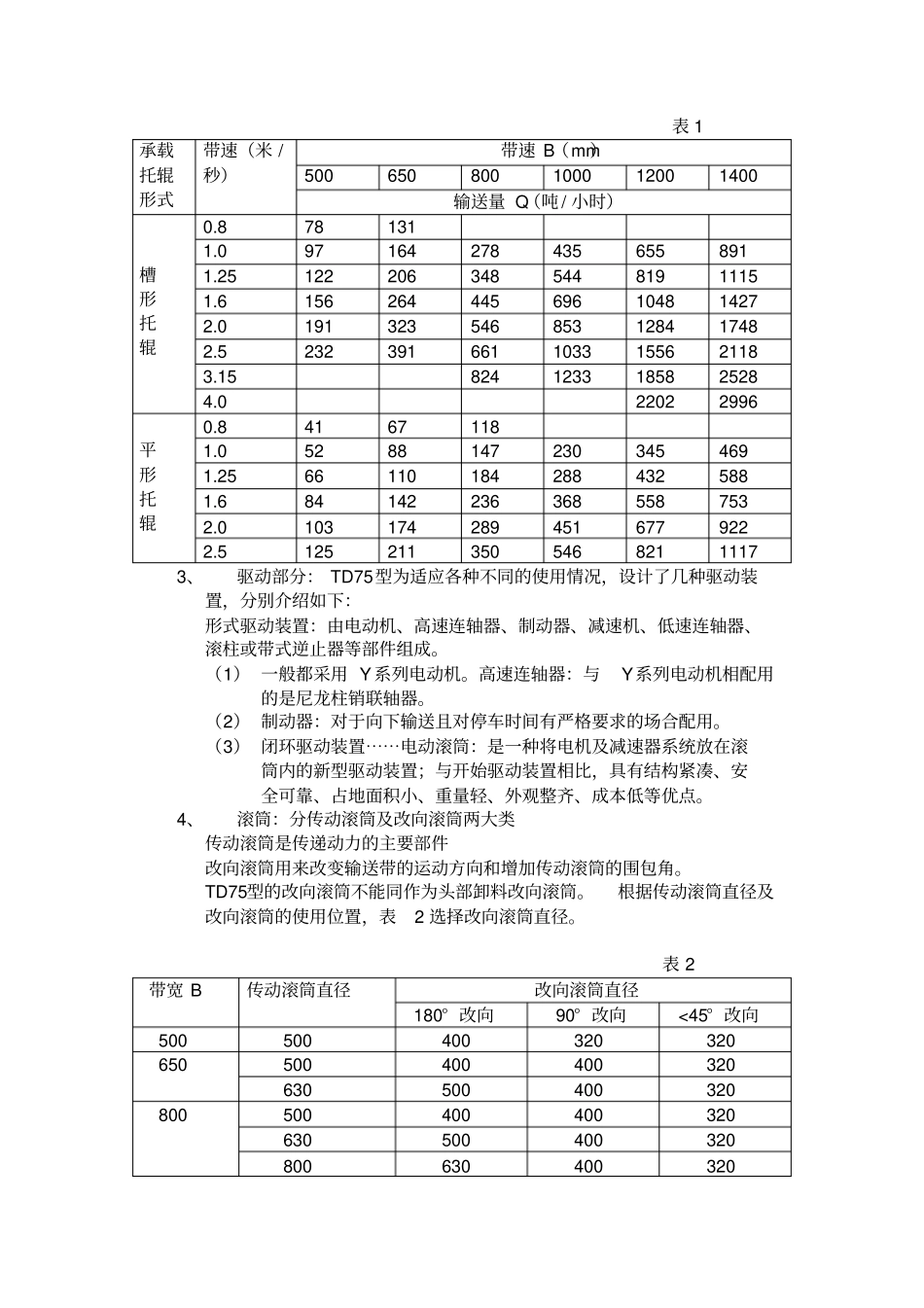

通用固定式带式输送机使用说明书一、用途：TD75型通用固定式带式输送机 （以下简称 TD型）由于输送量大， 结构简单，维护方便， 成本低，通用性强等优点而广泛地在合金、煤炭、交通、码头、电力、建材等部门中用来输送散状物料或成件物品。根据输送工艺的要求可以单机输送，也可多合式与其它输送机组成水平或倾斜的输送系统。TD75型在环境温度 +400C到-100C的范围内使用，输送物料的温度在500C以下，对于有防爆、防水防腐蚀及耐热、耐寒特殊要求的场合，应进行采取相应措施。二、技术特征和主要参数：TD75型可输送物料的容量应在2.5 吨/ 米 3 以下本系列按带宽分为500、650、800、1000、1200、1400 毫米等 6 种规格。按照驱动功率可分为1.5 、2.2 、3.0 、4.0 、5.5 、7.5 、10、15、18.5 、22、33、40、55、75、100、115、130、155、185 千瓦等 19 种。按带速分 0、1.0 、1.25 、1.5 、2.0 、2.5 、3.5 、4.0 米/ 秒等 8 种；此外，还有 0.3 米/ 秒的带速系列使用带式输送机专用。表 1 中输送量是在物料容量r=1.0 吨/ 米3输送机倾角 00-70，物料动堆积角为300的条件下计算出的。三、结构概述：1、整机布置： TD75型的整机布置有设计者根据物料输送工艺及其它要求进行主要参数选择及目些计算后，选用本系列的各个部件组成一台完整的输送机，设备厂家按总图或部件清单生产并供货，设计设备厂应对整机主要性能及对部件本身的性能和质量负责。2、输送带：是电引和承载物料的主要部件。DT75型采用普通型橡胶输送带和塑料输送带两种。 输送带的接头可采用机械卡或硫（塑）化连接。表 1 承载托辊形式带速（米 /秒）带速 B（mm）500 650 800 1000 1200 1400 输送量 Q（吨 / 小时）槽形托辊0.8 78 131 1.0 97 164 278 435 655 891 1.25 122 206 348 544 819 1115 1.6 156 264 445 696 1048 1427 2.0 191 323 546 853 1284 1748 2.5 232 391 661 1033 1556 2118 3.15 824 1233 1858 2528 4.0 2202 2996 平形托辊0.8 41 67 118 1.0 52 88 147 230 345 469 1.25 66 110 184 288 432 588 1.6 84 142 236 368 558 753 2.0 103 174 289 451 677 922 2.5 125 211 350 546 821 1117 3、驱动部分： TD75型为适应各种不同的使用情况，设计了几种驱动装置，分别介绍如下：形式驱动装置：由电动机、高速连轴器、制动...
