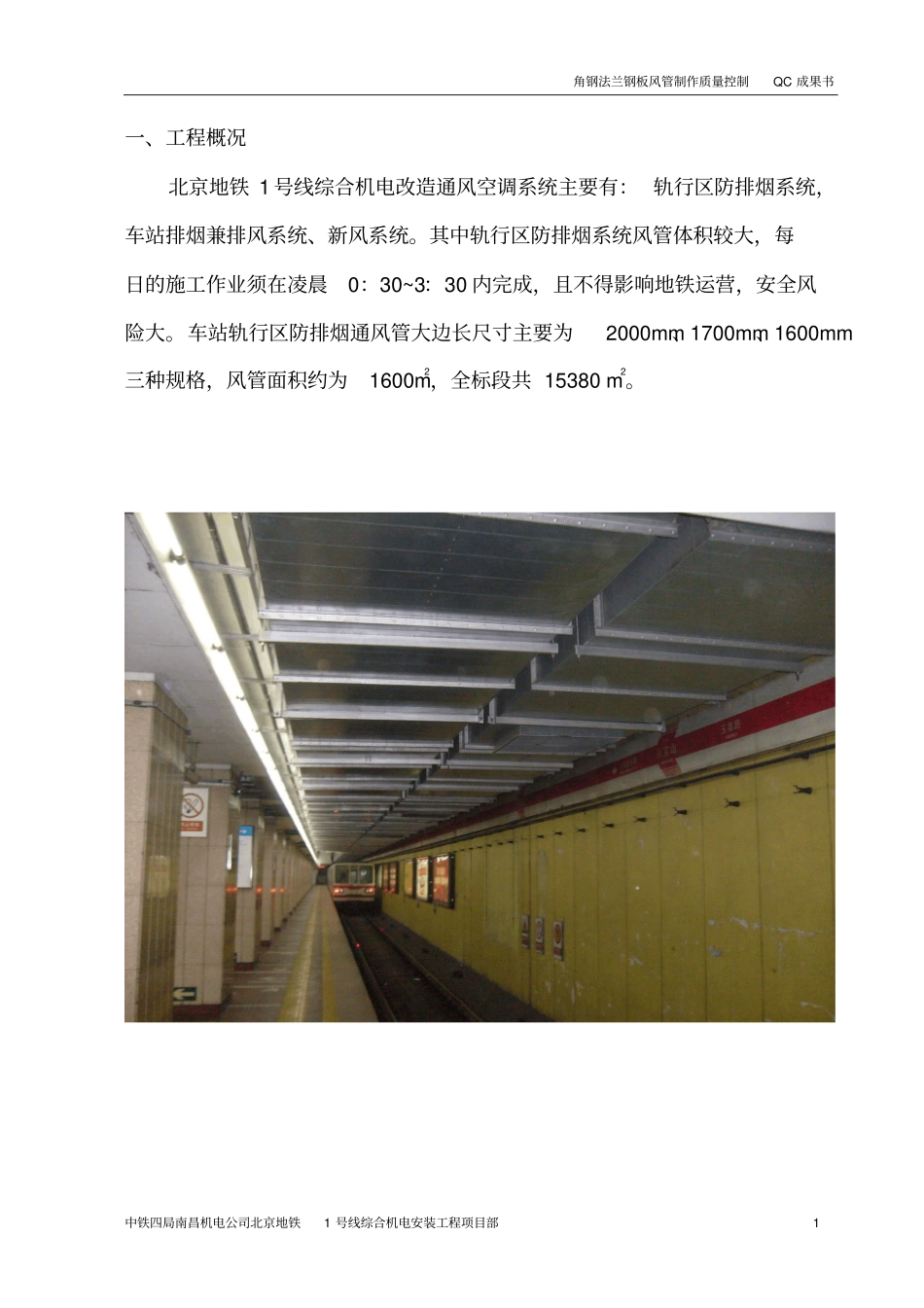

角钢法兰钢板风管制作质量控制QC 成果书中铁四局南昌机电公司北京地铁1 号线综合机电安装工程项目部1一、工程概况北京地铁 1 号线综合机电改造通风空调系统主要有： 轨行区防排烟系统，车站排烟兼排风系统、新风系统。其中轨行区防排烟系统风管体积较大，每日的施工作业须在凌晨0：30~3：30 内完成，且不得影响地铁运营，安全风险大。车站轨行区防排烟通风管大边长尺寸主要为2000mm、1700mm、1600mm三种规格，风管面积约为1600m2，全标段共 15380 m2。角钢法兰钢板风管制作质量控制QC 成果书中铁四局南昌机电公司北京地铁1 号线综合机电安装工程项目部2二、小组简介制表：张保礼制表日期： 2007 年 7 月 26 日三、选题理由：1、由于南礼士路站已安装的一侧风管出现扭曲，发生返工。由于是既有运营线改造，施工时间在夜间00：50~3：30 分，施工时间非常短，返工费用高。2、在施工自检中发现， 现在风管加工合格率为85%，在与其它单位沟通时了解到，其它标段及类似工程加工平均合格率达到了93%~94%之间。我项目部的合格率还未达到平均合格率。如果返工率高，加上施工时间又短，将无法满足工期要求。小组名称中铁四局南昌机电公司北京地铁1 号线QC小组课题类型现场型组建时间2007 年 7 月 20 日注册编号200707005 小组组成以现场施工技术人员为主平均 QC小组受教育时间48 小时小组课题提高角钢法兰钢板风管制作合格率活动次数8 次活动时间2007 年 7 月 26 日－ 2007 年 12 月 25 日出勤率98% 姓名性别年龄学历项目职务职称组内职务唐喻胜男40 大本项目总工工程师组长李亮男29 大专工程部长助 工副组长张保礼男29 大专技术主管助 工组员柯勇男32 大专安质部长助 工组员白登仕男38 高中班长技 师组员李彦男33 高中班长高级工组员角钢法兰钢板风管制作质量控制QC 成果书中铁四局南昌机电公司北京地铁1 号线综合机电安装工程项目部33、风管加工采用角钢法兰式连接形式，是各类风管制作中工艺最复杂的，而且我项目部采用的加工机械为手动机械，更增加了制作难度。因此，我们 QC小组选择“提高通风钢板风管制安合格率”为活动课题。四、现状调查：根据地铁规范标准，风管制作安装规范要求，2007 年 7 月 28 日，QC小组成员分别对北京地铁1 号线南礼士路站上行线吊装风管、加工车站已加工的半成品风管发生扭曲现象的尺寸偏差进行调查，调查数据记录见下表：附：风管安装质量验收标准风管安装质量...
