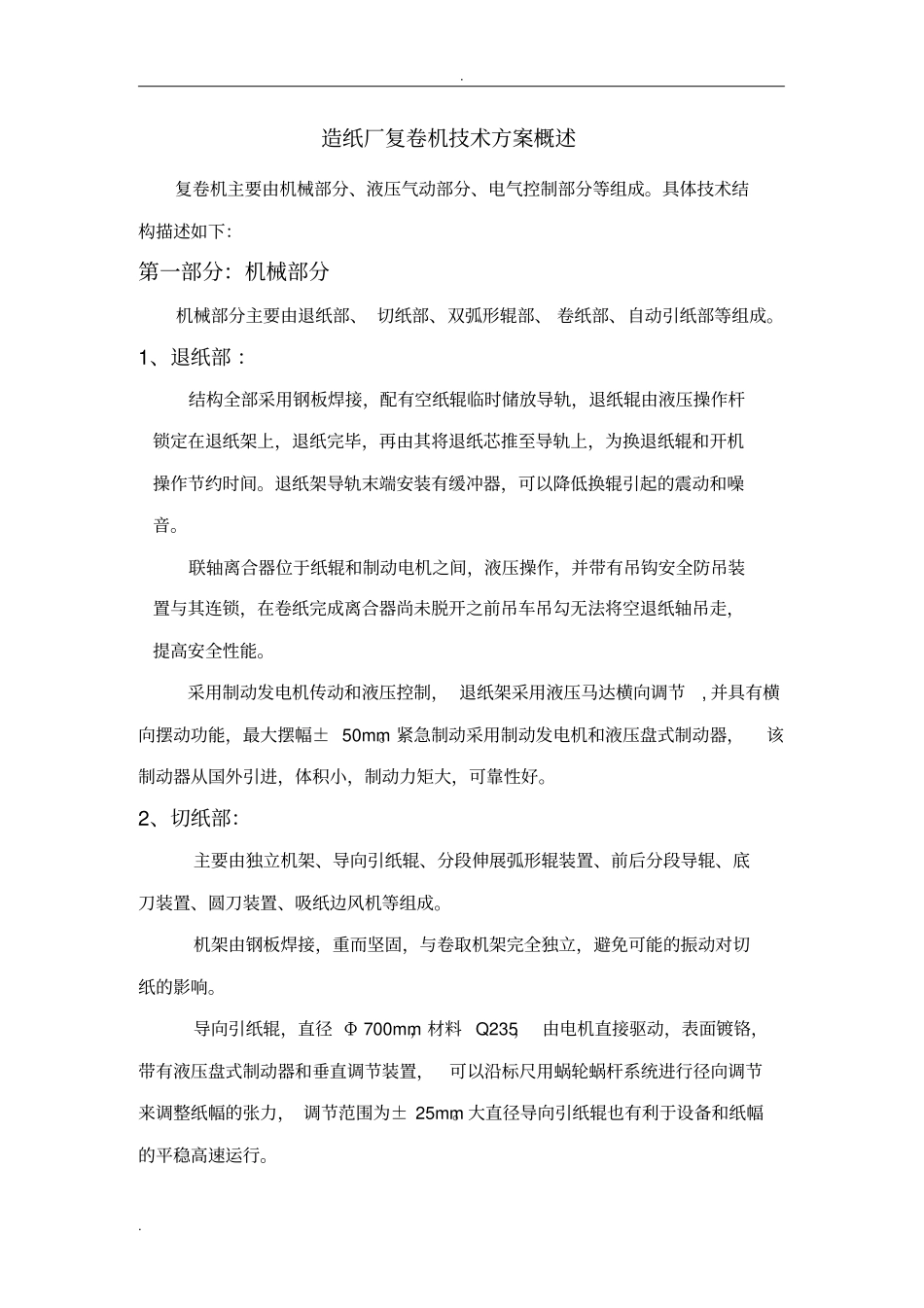

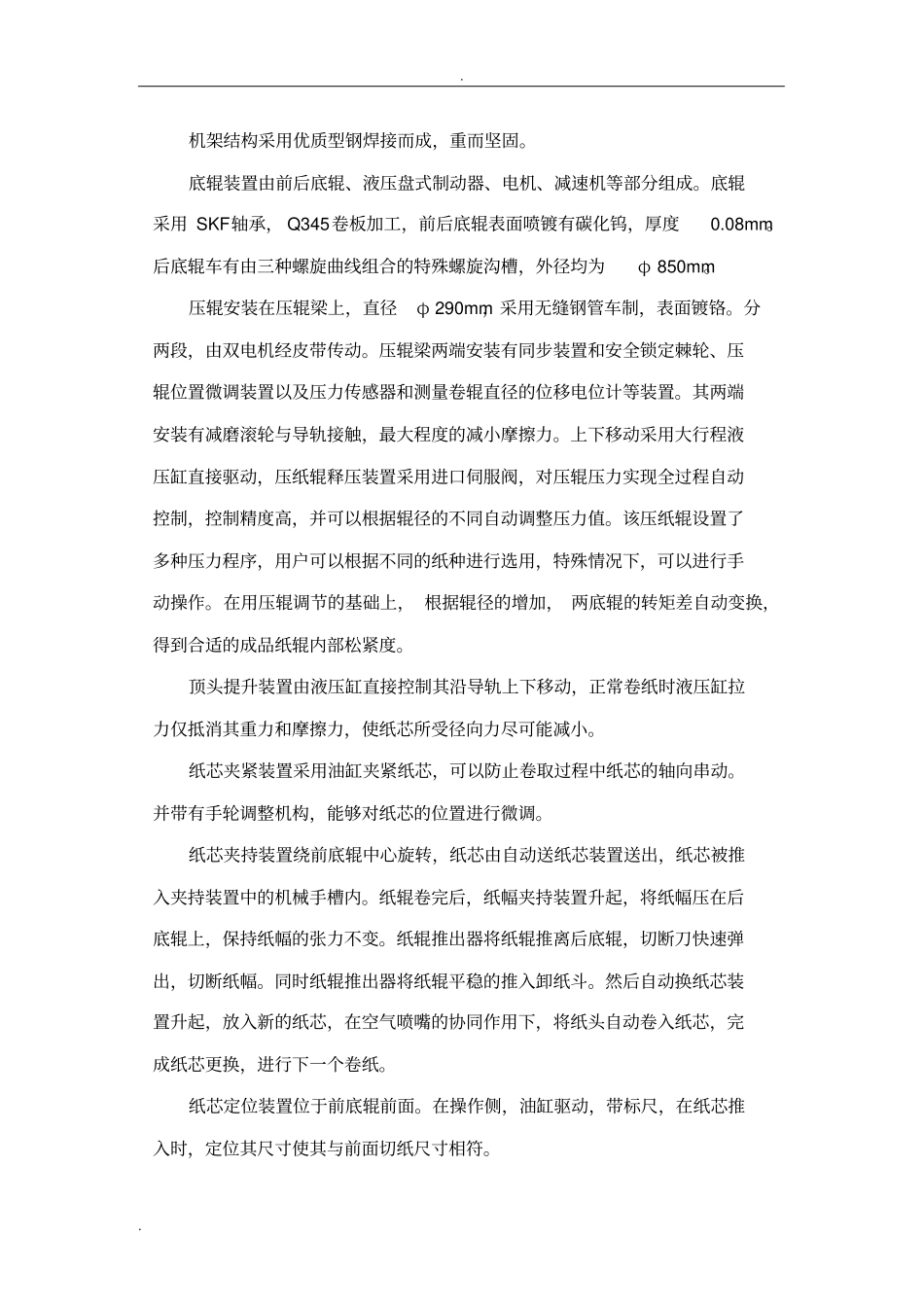

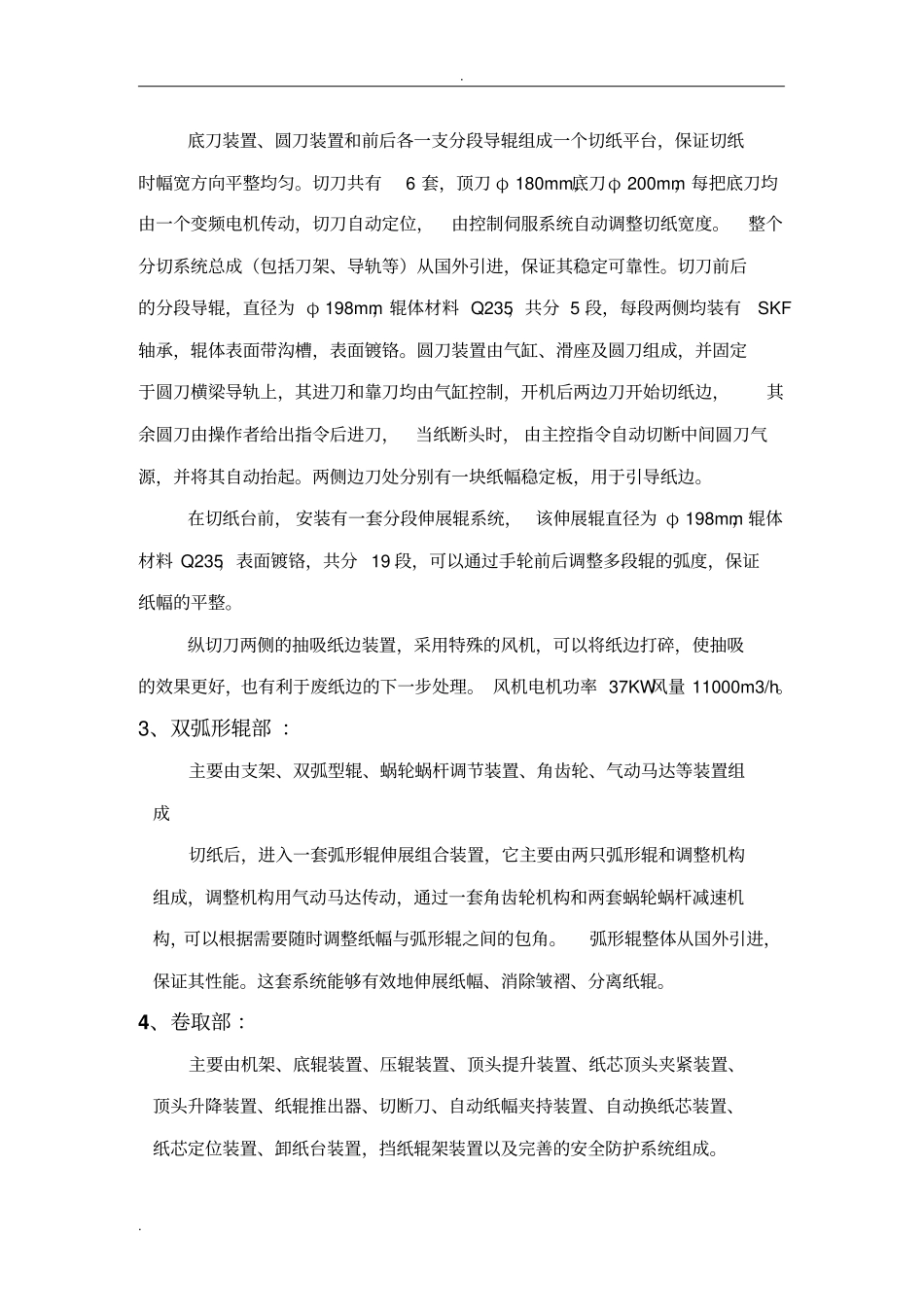

. . 造纸厂复卷机技术方案概述复卷机主要由机械部分、液压气动部分、电气控制部分等组成。具体技术结构描述如下：第一部分：机械部分机械部分主要由退纸部、 切纸部、双弧形辊部、 卷纸部、自动引纸部等组成。1、退纸部 ：结构全部采用钢板焊接，配有空纸辊临时储放导轨，退纸辊由液压操作杆锁定在退纸架上，退纸完毕，再由其将退纸芯推至导轨上，为换退纸辊和开机操作节约时间。退纸架导轨末端安装有缓冲器，可以降低换辊引起的震动和噪音。联轴离合器位于纸辊和制动电机之间，液压操作，并带有吊钩安全防吊装置与其连锁，在卷纸完成离合器尚未脱开之前吊车吊勾无法将空退纸轴吊走，提高安全性能。采用制动发电机传动和液压控制， 退纸架采用液压马达横向调节, 并具有横向摆动功能，最大摆幅± 50mm。紧急制动采用制动发电机和液压盘式制动器，该制动器从国外引进，体积小，制动力矩大，可靠性好。2、切纸部：主要由独立机架、导向引纸辊、分段伸展弧形辊装置、前后分段导辊、底刀装置、圆刀装置、吸纸边风机等组成。机架由钢板焊接，重而坚固，与卷取机架完全独立，避免可能的振动对切纸的影响。导向引纸辊，直径 Φ 700mm，材料 Q235， 由电机直接驱动，表面镀铬，带有液压盘式制动器和垂直调节装置，可以沿标尺用蜗轮蜗杆系统进行径向调节来调整纸幅的张力， 调节范围为± 25mm。大直径导向引纸辊也有利于设备和纸幅的平稳高速运行。. . 底刀装置、圆刀装置和前后各一支分段导辊组成一个切纸平台，保证切纸时幅宽方向平整均匀。切刀共有6 套，顶刀 φ 180mm,底刀φ 200mm，每把底刀均由一个变频电机传动，切刀自动定位，由控制伺服系统自动调整切纸宽度。整个分切系统总成（包括刀架、导轨等）从国外引进，保证其稳定可靠性。切刀前后的分段导辊，直径为 φ 198mm，辊体材料 Q235，共分 5 段，每段两侧均装有SKF轴承，辊体表面带沟槽，表面镀铬。圆刀装置由气缸、滑座及圆刀组成，并固定于圆刀横梁导轨上，其进刀和靠刀均由气缸控制，开机后两边刀开始切纸边，其余圆刀由操作者给出指令后进刀，当纸断头时， 由主控指令自动切断中间圆刀气源，并将其自动抬起。两侧边刀处分别有一块纸幅稳定板，用于引导纸边。在切纸台前， 安装有一套分段伸展辊系统， 该伸展辊直径为 φ 198mm，辊体材料 Q235，表面镀铬，共分 19 段，可以通过手轮前后调整多段辊的弧度，保证纸幅的平整。纵切刀两侧的抽吸纸边装置，采用特...
