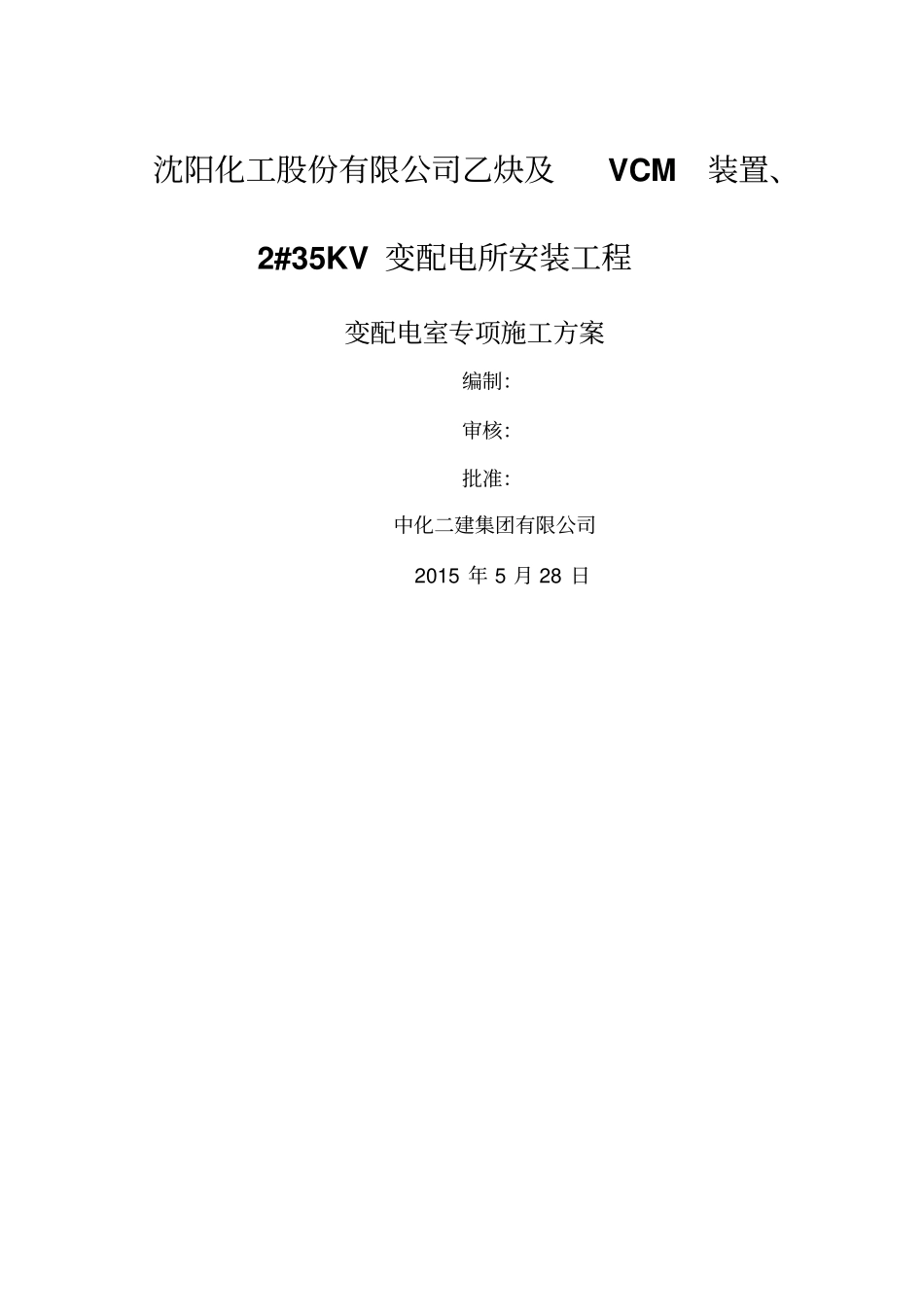

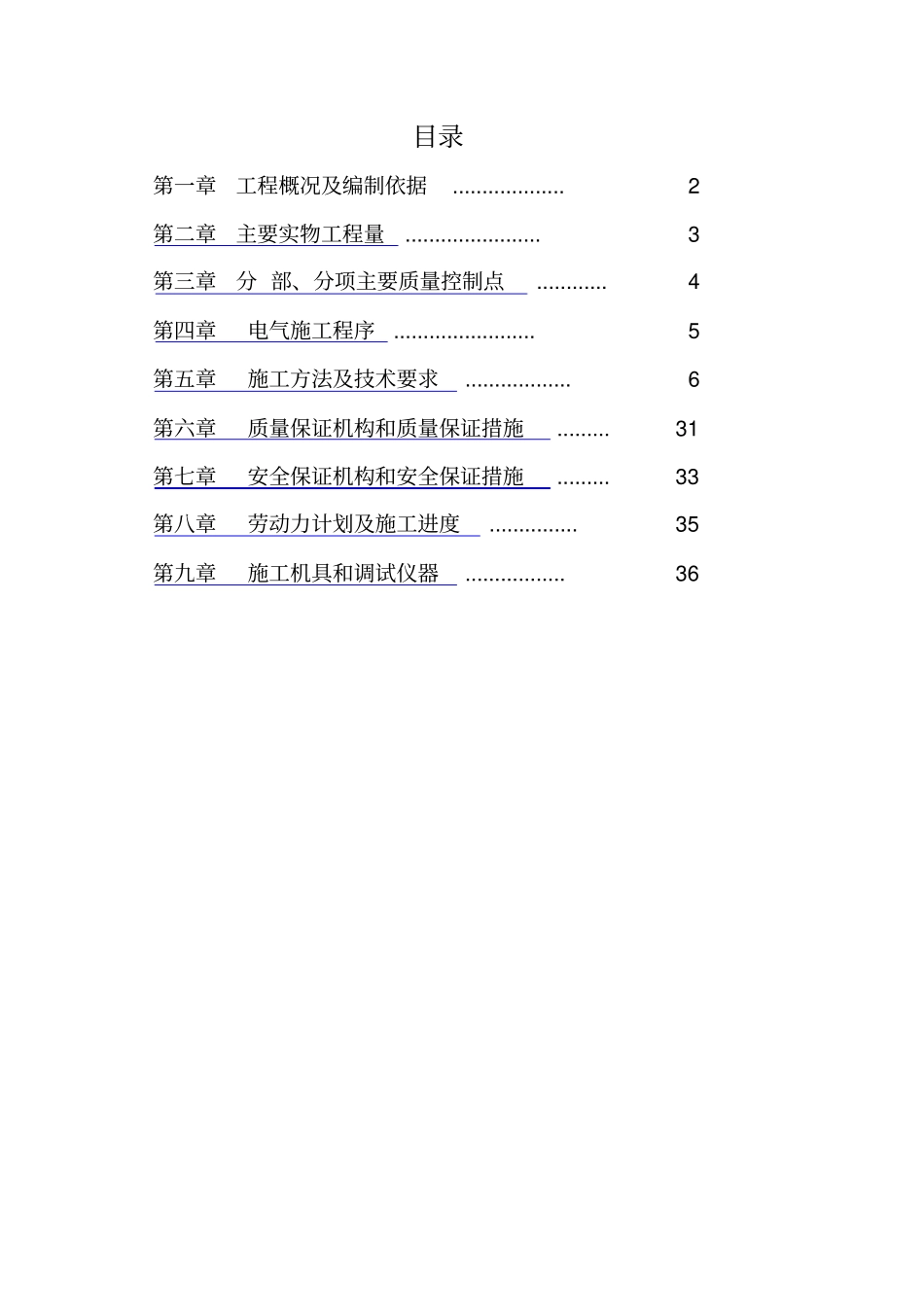

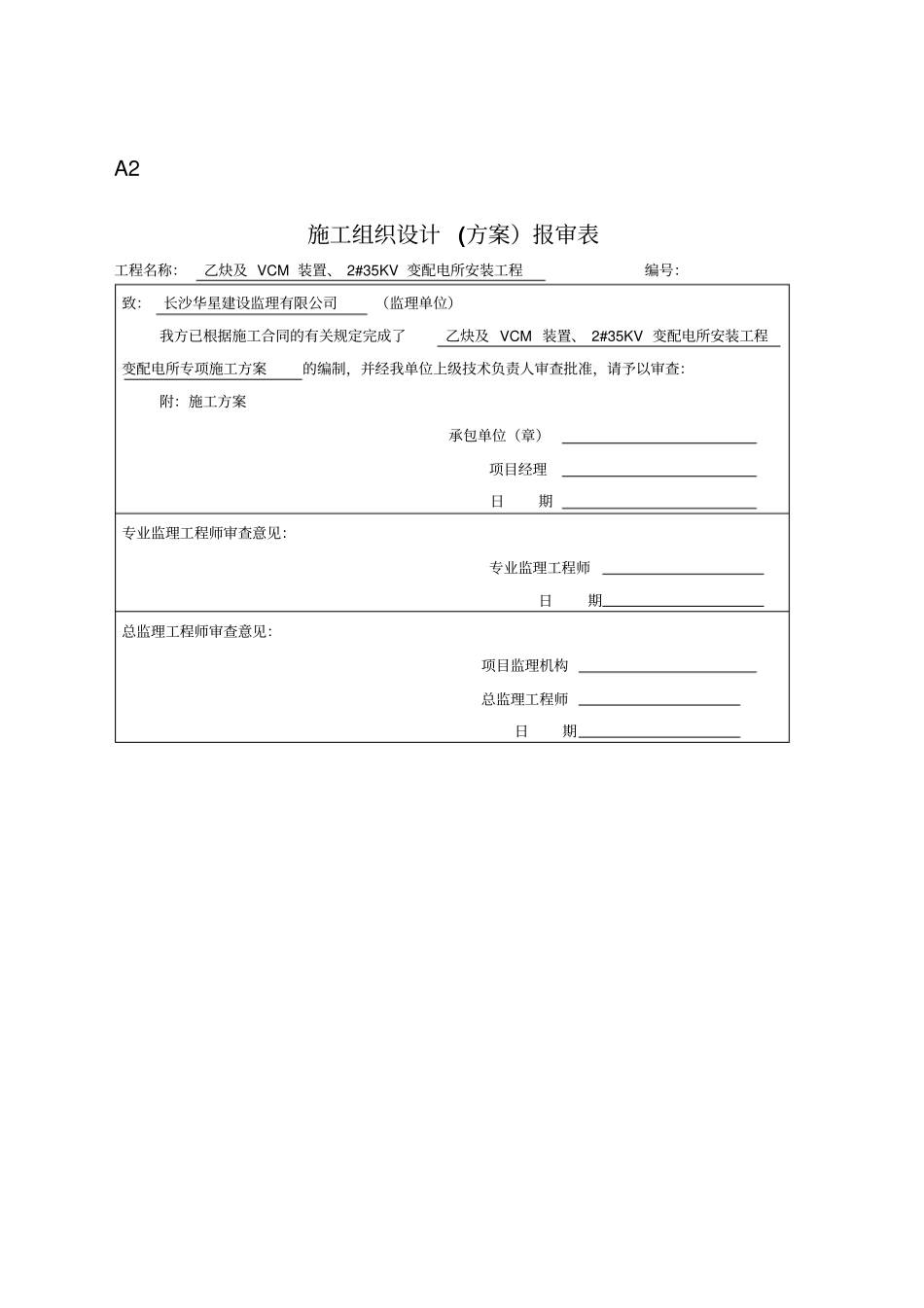

A2 施工组织设计 (方案）报审表工程名称：乙炔及 VCM 装置、 2#35KV 变配电所安装工程编号：致：长沙华星建设监理有限公司（监理单位）我方已根据施工合同的有关规定完成了乙炔及 VCM 装置、 2#35KV 变配电所安装工程变配电所专项施工方案的编制，并经我单位上级技术负责人审查批准，请予以审查：附：施工方案承包单位（章）项目经理日期专业监理工程师审查意见：专业监理工程师日期总监理工程师审查意见：项目监理机构总监理工程师日期沈阳化工股份有限公司乙炔及VCM 装置、2#35KV 变配电所安装工程变配电室专项施工方案编制：审核：批准：中化二建集团有限公司2015 年 5 月 28 日目录第一章工程概况及编制依据................... 2第二章主要实物工程量....................... 3第三章分 部、分项主要质量控制点............ 4第四章电气施工程序........................ 5第五章施工方法及技术要求.................. 6第六章质量保证机构和质量保证措施 ......... 31第七章安全保证机构和安全保证措施 ......... 33第八章劳动力计划及施工进度............... 35第九章施工机具和调试仪器................. 36第一章工程概况及编制依据1.1 工程概况沈阳化工股份有限公司2#35KV 变配电所安装工程主要包括2#35KV 变配电所和 3A#配电室的电气安装工程，具体包含变配电所的变压器安装、高压盘柜和低压配电柜安装及电气试验、桥架及其支吊架安装、电缆敷设、接地及接地网测试具体工程量参考本方案第二章节。1.2 编制依据1.2.2 国家电气工程施工规范标准：《电气装置安装工程高压电器施工及验收规范》GBJ142-2010 《电气装置安装工程低压电器施工及验收规范》GB50254-96 《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257-96 《电气装置安装工程接地装置施工及验收规范》GB50169-2006 《电气装置安装工程电缆线路施工及验收规范》GB50168-2002 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-92《建筑电气安装工程质量验收规范》GB50303-2002 《建筑电气安装工程质量检验评定标准》GBJ303-88 《电气设备交接试验标准》GB50150-2006 《爆炸危险环境配线和电气设备安装通用图》HG21508-92第二章主要实物工程量2.1 主要实物工作量主要实物工作量（估算）3#A 配电室序号工程量名称单位数量备注1 变压器台4 1600KVA 2 盘、柜、箱、台台68 10KV，0.4KV 3 电...
