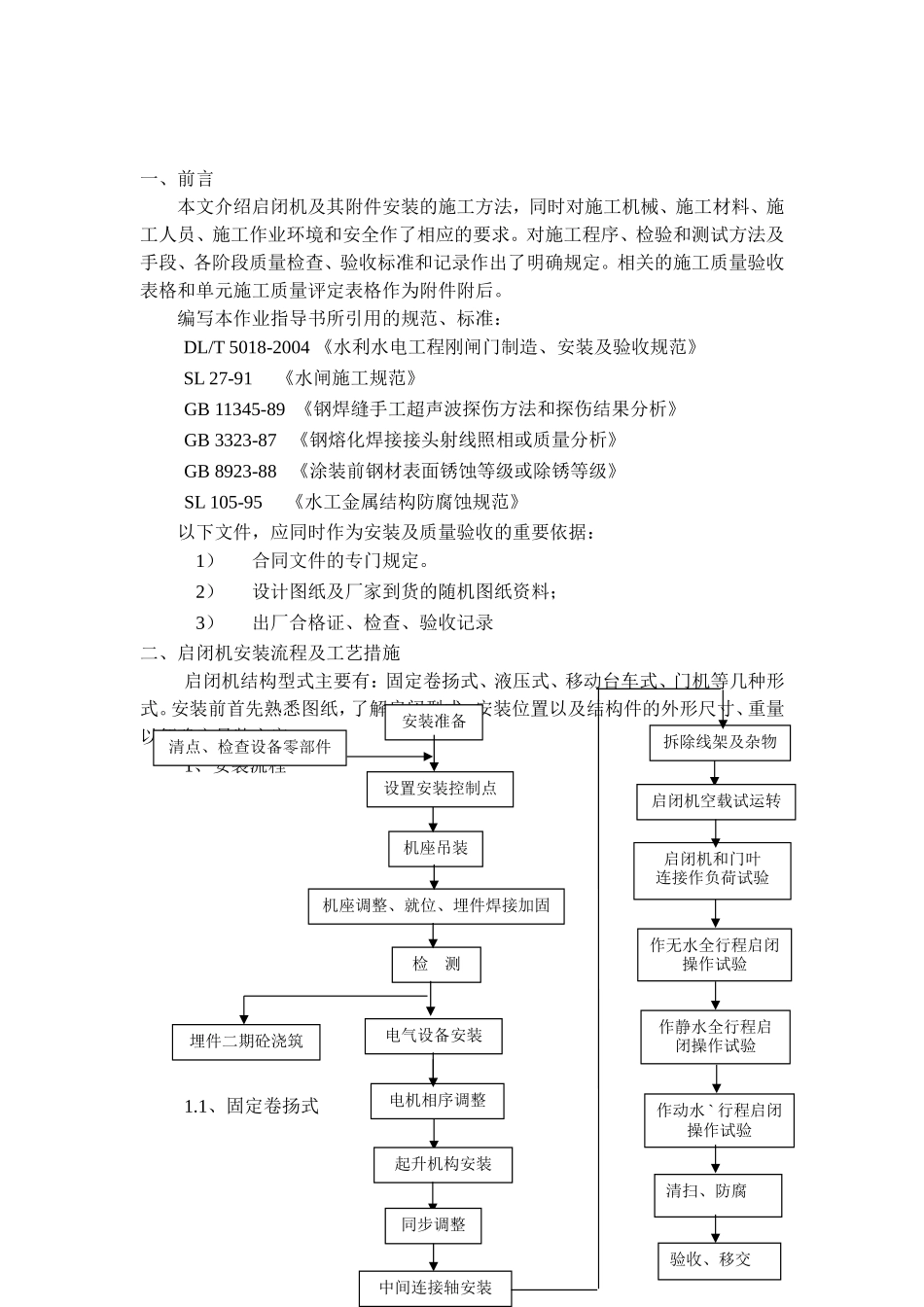

中国水利水电第十工程局作业指导书启闭机安装二O一一年六月三十日1批准：曾竟审核：苏利峰校核：伍小安编写：王寿庆2一、前言本文介绍启闭机及其附件安装的施工方法，同时对施工机械、施工材料、施工人员、施工作业环境和安全作了相应的要求。对施工程序、检验和测试方法及手段、各阶段质量检查、验收标准和记录作出了明确规定。相关的施工质量验收表格和单元施工质量评定表格作为附件附后。编写本作业指导书所引用的规范、标准：DL/T5018-2004《水利水电工程刚闸门制造、安装及验收规范》SL27-91《水闸施工规范》GB11345-89《钢焊缝手工超声波探伤方法和探伤结果分析》GB3323-87《钢熔化焊接接头射线照相或质量分析》GB8923-88《涂装前钢材表面锈蚀等级或除锈等级》SL105-95《水工金属结构防腐蚀规范》以下文件，应同时作为安装及质量验收的重要依据：1）合同文件的专门规定。2）设计图纸及厂家到货的随机图纸资料；3）出厂合格证、检查、验收记录二、启闭机安装流程及工艺措施启闭机结构型式主要有：固定卷扬式、液压式、移动台车式、门机等几种形式。安装前首先熟悉图纸，了解启闭型式、安装位置以及结构件的外形尺寸、重量以便确定吊装方案。1、安装流程1.1、固定卷扬式3作无水全行程启闭操作试验作静水全行程启闭操作试验作动水`行程启闭操作试验清扫、防腐验收、移交安装准备设置安装控制点清点、检查设备零部件机座吊装机座调整、就位、埋件焊接加固检测电气设备安装电机相序调整起升机构安装同步调整中间连接轴安装埋件二期砼浇筑拆除线架及杂物启闭机空载试运转启闭机和门叶连接作负荷试验1.2、液压启闭机4安装准备设置安装控制点清点设备、零部件1.3、移动式启闭机（台车、门机）5安装准备设置安装控制点清点轨道零部件轨道吊装启闭机（启闭机行走小车）安装机座吊装机座调整、就位、埋件焊接加固检测合格液压泵站安装就位埋件二期砼浇筑液压管路配管管路耐压试验启闭机空载试验无水全行程联动试验静水全行程启闭操作试验动水全行程启闭操作试验清扫、防腐验收、移交液压油缸挂装2、工艺措施要求2.1、固定卷扬机式A、技术准备工作：在熟悉图纸的基础上绘制测量放点图，配合测量人员进行放点工作，所有的控制点必需做出重要标志，并向各班组人员进行技术交底。B、安装工器具准备：水准仪、拉紧器、压机（5t、10t）、楔子板、粉线、1m钢板尺、手拉葫芦、扳手、线垂（2kg）、卷尺、水平尺、简易三角架制作等C、安装要求：①、设备检查：制作厂家设备到达安装现场后，根据图纸应对到货设备进行全面检查（质量、数量），合格后方可进行安装工作。②、分安装控制点线：根据图纸找出纵、横向中心（吊点中心），分别找出联轴器法兰盘的最高点、卷筒轴的中心线（固定卷扬式启闭机）。纵、横向中心线（液压启闭机）所有的点线应作出明显的标记，对于门式移动启闭机将作单独介绍。尺寸调整：如果启闭机的安装高程比启闭机平台高很多（100~200mm），吊装前根据这个数据制作相应的支墩，放在机架下面，施工时就相当安全。如果在起吊设备许可的情况下，在吊装设备的时候就完成启闭机各部件的的粗调工作。精调：用压机将启闭机调整到设计安装高程，水准仪检测调整情况。用拉紧器调6启闭机空载试运转启闭机静载试验启闭机动载试验拆除临时用爬梯等杂物清扫、防腐或涂装验收、移交轨道调整、就位加固、焊接埋件二期砼浇筑选一标准轨道段作为门机组装工作面行走大梁（机构）吊装、调整就位、临时支撑加固门腿吊装、缆风绳保护，门腿调整、定位，临时加固连成一体台车机架直接吊装机房、走梯、走台等附件安装门机行走机构全行程试验电气设备安装上平台吊装、调整、铆接、焊接门机整起吊中心（横向中心）、纵向中心（孔口中心），由于制造、组装的误差，起吊中心、纵向中心不可能绝对垂直，但是误差必需控制在±3mm内。对于双吊点启闭机，还必需控制联轴器的同轴度，联轴器的倾斜度不应大于30′（可以根据联轴器的长度，计算出高差来控制）。③、加固：安装完毕后，进行地脚螺栓点焊，待尺寸复查合格后，进行地脚螺栓加固。如果是双螺母的地脚螺杆，就只焊螺栓与基础板的焊缝。如果是单螺母，...
