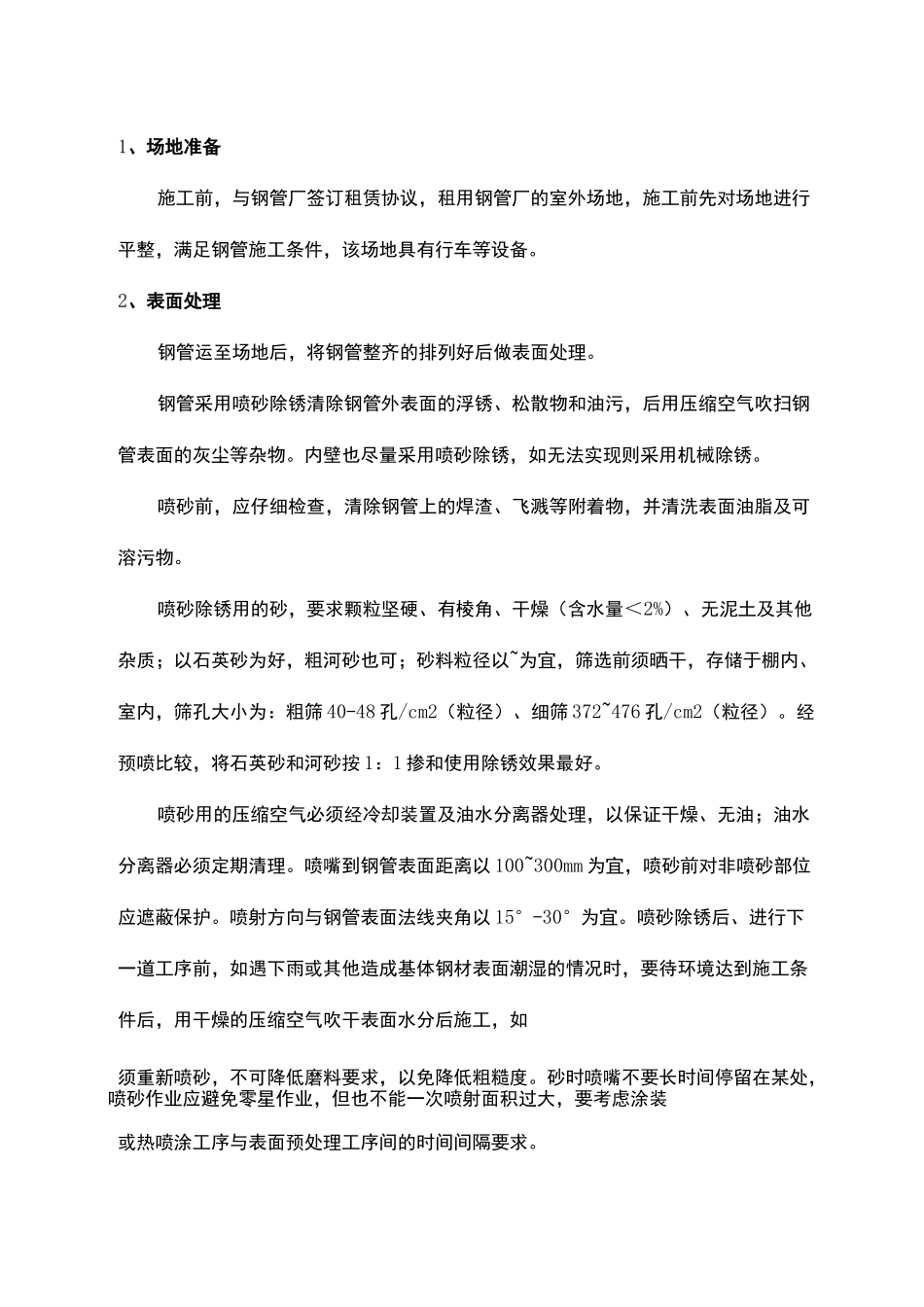

钢管防腐方案Documentnumber:PBGCG-0857-BTDO-0089-PTT19981、场地准备施工前，与钢管厂签订租赁协议，租用钢管厂的室外场地，施工前先对场地进行平整，满足钢管施工条件，该场地具有行车等设备
2、表面处理钢管运至场地后，将钢管整齐的排列好后做表面处理
钢管采用喷砂除锈清除钢管外表面的浮锈、松散物和油污，后用压缩空气吹扫钢管表面的灰尘等杂物
内壁也尽量采用喷砂除锈，如无法实现则采用机械除锈
喷砂前，应仔细检查，清除钢管上的焊渣、飞溅等附着物，并清洗表面油脂及可溶污物
喷砂除锈用的砂，要求颗粒坚硬、有棱角、干燥（含水量＜2%）、无泥土及其他杂质；以石英砂为好，粗河砂也可；砂料粒径以~为宜，筛选前须晒干，存储于棚内、室内，筛孔大小为：粗筛 40-48 孔/cm2（粒径）、细筛 372~476 孔/cm2（粒径）
经预喷比较，将石英砂和河砂按 1：1 掺和使用除锈效果最好
喷砂用的压缩空气必须经冷却装置及油水分离器处理，以保证干燥、无油；油水分离器必须定期清理
喷嘴到钢管表面距离以 100~300mm 为宜，喷砂前对非喷砂部位应遮蔽保护
喷射方向与钢管表面法线夹角以 15°-30°为宜
喷砂除锈后、进行下一道工序前，如遇下雨或其他造成基体钢材表面潮湿的情况时，要待环境达到施工条件后，用干燥的压缩空气吹干表面水分后施工，如须重新喷砂，不可降低磨料要求，以免降低粗糙度
砂时喷嘴不要长时间停留在某处，喷砂作业应避免零星作业，但也不能一次喷射面积过大，要考虑涂装或热喷涂工序与表面预处理工序间的时间间隔要求
3、时间间隔除锈合格的钢管在返锈前必须进行防腐层的涂敷，一般应在 4h 内进行涂敷，如果湿度大间隔时间还应缩短
4、涂料调制准备我公司采用佐敦或 PPG 公司生产的改性环氧涂料，涂料在使用前应预计好用量，按比例混合，充分搅拌后，在规定时间内用完
