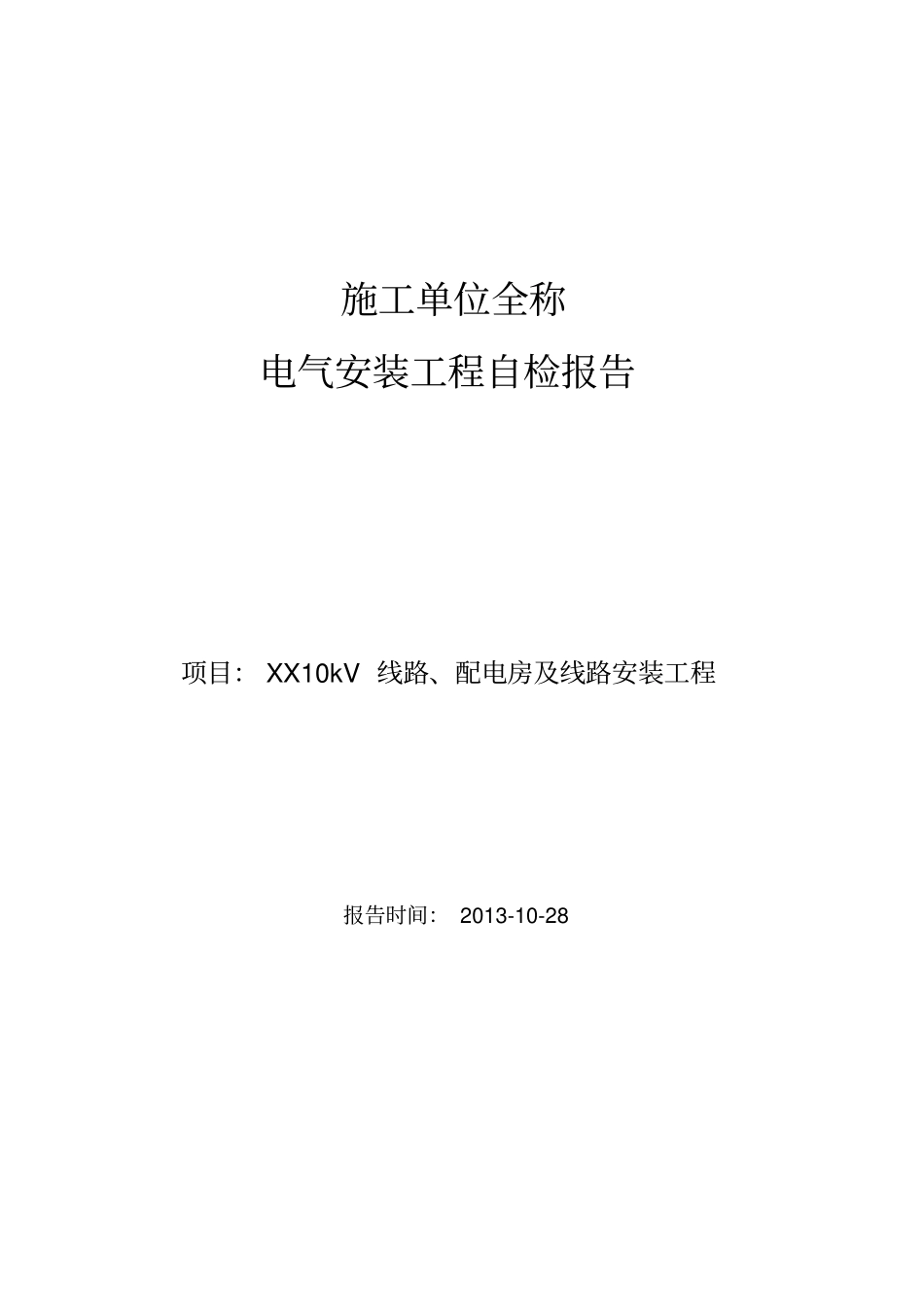

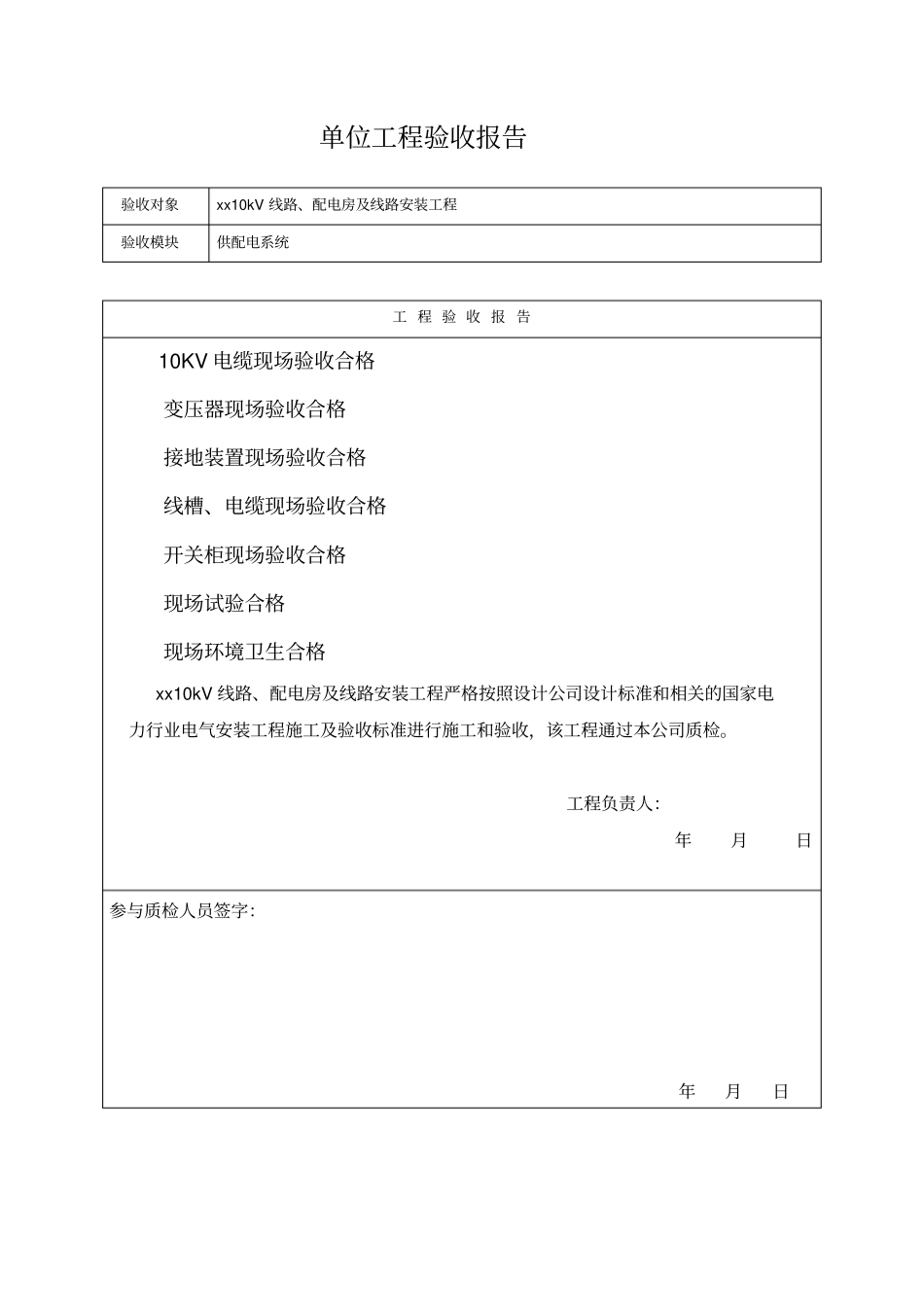

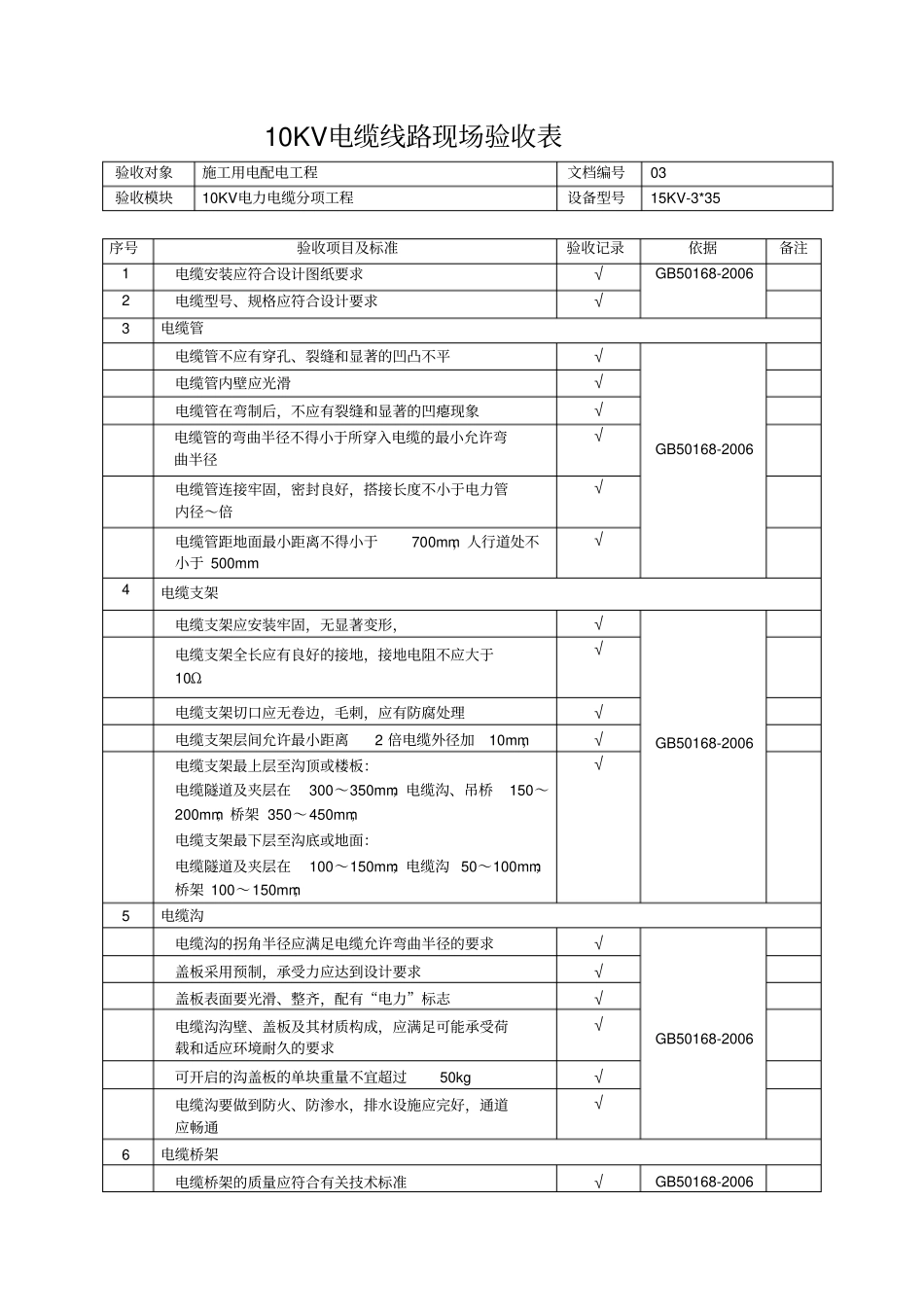

施工单位全称电气安装工程自检报告项目： XX10kV 线路、配电房及线路安装工程报告时间： 2013-10-28单位工程验收报告验收对象xx10kV 线路、配电房及线路安装工程验收模块供配电系统工 程 验 收 报 告 10KV 电缆现场验收合格变压器现场验收合格接地装置现场验收合格线槽、电缆现场验收合格开关柜现场验收合格现场试验合格现场环境卫生合格xx10kV 线路、配电房及线路安装工程严格按照设计公司设计标准和相关的国家电力行业电气安装工程施工及验收标准进行施工和验收，该工程通过本公司质检。工程负责人：年月日参与质检人员签字：年月日10KV电缆线路现场验收表验收对象施工用电配电工程文档编号03验收模块10KV电力电缆分项工程设备型号15KV-3*35序号验收项目及标准验收记录依据备注1电缆安装应符合设计图纸要求√GB50168-20062电缆型号、规格应符合设计要求√3电缆管电缆管不应有穿孔、裂缝和显著的凹凸不平√GB50168-2006电缆管内壁应光滑√电缆管在弯制后，不应有裂缝和显著的凹瘪现象√电缆管的弯曲半径不得小于所穿入电缆的最小允许弯曲半径√电缆管连接牢固，密封良好，搭接长度不小于电力管内径～倍√电缆管距地面最小距离不得小于700mm，人行道处不小于 500mm√4电缆支架电缆支架应安装牢固，无显著变形，√GB50168-2006电缆支架全长应有良好的接地，接地电阻不应大于10Ω√电缆支架切口应无卷边，毛刺，应有防腐处理√电缆支架层间允许最小距离2 倍电缆外径加10mm，√电缆支架最上层至沟顶或楼板：电缆隧道及夹层在300～350mm；电缆沟、吊桥150～200mm；桥架 350～450mm；电缆支架最下层至沟底或地面：电缆隧道及夹层在100～150mm；电缆沟 50～100mm；桥架 100～150mm；√5电缆沟电缆沟的拐角半径应满足电缆允许弯曲半径的要求√GB50168-2006盖板采用预制，承受力应达到设计要求√盖板表面要光滑、整齐，配有“电力”标志√电缆沟沟壁、盖板及其材质构成，应满足可能承受荷载和适应环境耐久的要求√可开启的沟盖板的单块重量不宜超过50kg√电缆沟要做到防火、防渗水，排水设施应完好，通道应畅通√6电缆桥架电缆桥架的质量应符合有关技术标准√GB50168-2006序号验收项目及标准验收记录依据备注电缆桥架的规格、支吊跨距、防腐类型应符合设计要求√GB50168-2006电缆桥架的每个支吊架固定牢固，连接板螺栓紧固，√铝合金桥架支吊架固定时应有防电化腐蚀的措施√当直线段钢制电缆桥架超过30m、铝合金或玻璃钢制电缆桥架超过15m...
