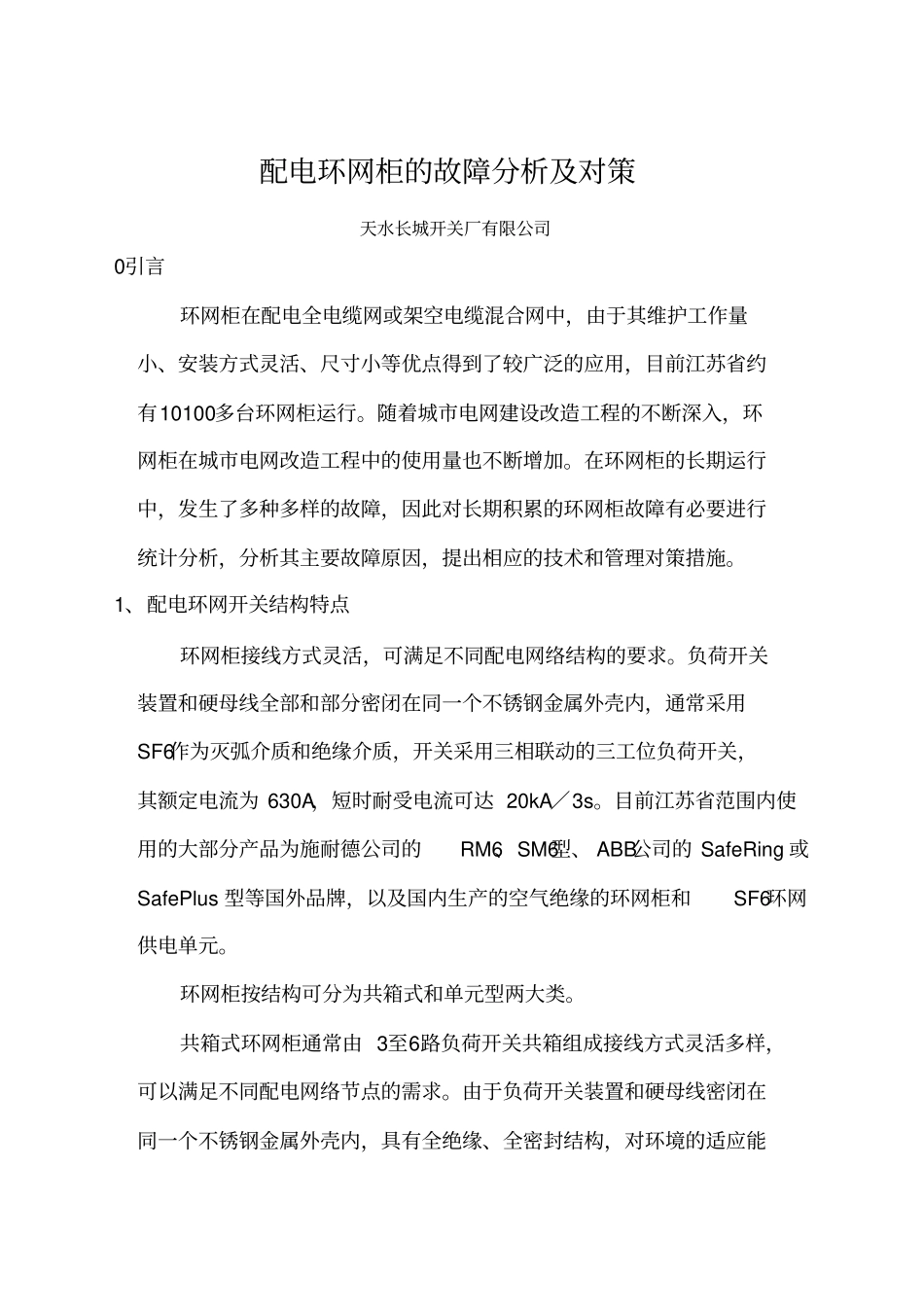

配电环网柜的故障分析及对策

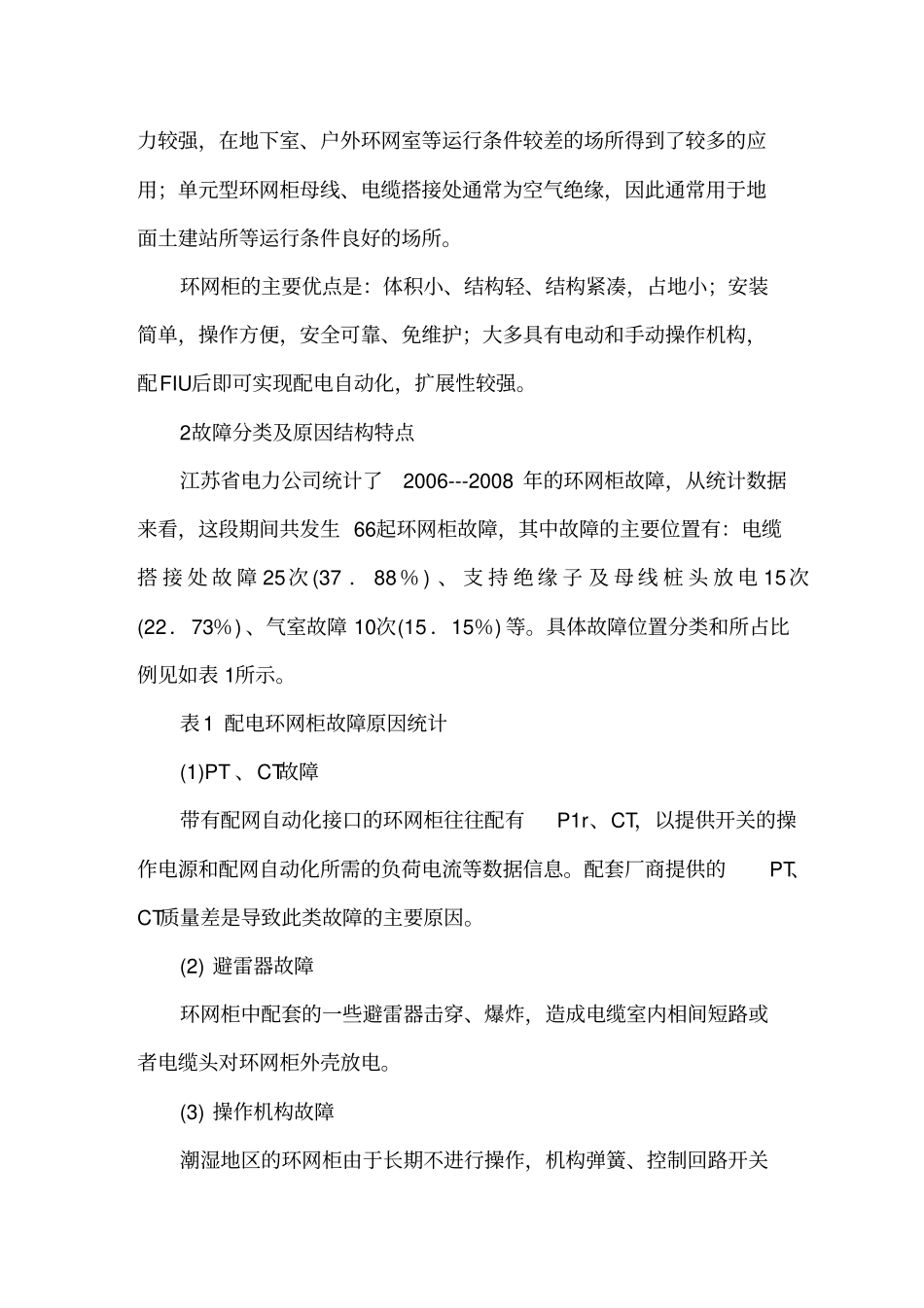

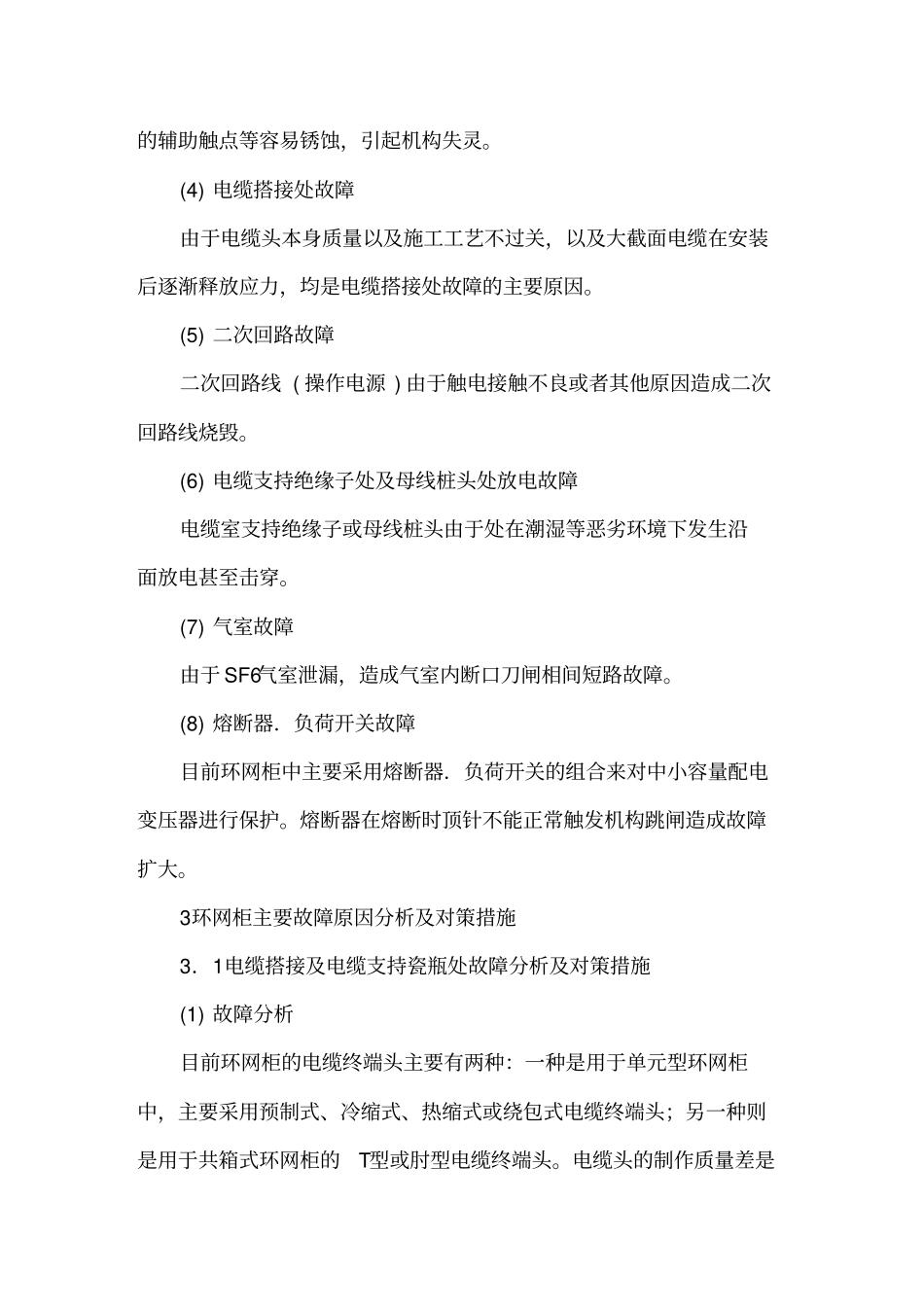

配电环网柜的故障分析及对策天水长城开关厂有限公司0引言环网柜在配电全电缆网或架空电缆混合网中，由于其维护工作量小、安装方式灵活、尺寸小等优点得到了较广泛的应用，目前江苏省约有10100多台环网柜运行。随着城市电网建设改造工程的不断深入，环网柜在城市电网改造工程中的使用量也不断增加。在环网柜的长期运行中，发生了多种多样的故障，因此对长期积累的环网柜故障有必要进行统计分析，分析其主要故障原因，提出相应的技术和管理对策措施。1、配电环网开关结构特点环网柜接线方式灵活，可满足不同配电网络结构的要求。负荷开关装置和硬母线全部和部分密闭在同一个不锈钢金属外壳内，通常采用SF6作为灭弧介质和绝缘介质，开关采用三相联动的三工位负荷开关，其额定电流为 630A，短时耐受电流可达 20kA／3s。目前江苏省范围内使用的大部分产品为施耐德公司的RM6、SM6型、 ABB公司的 SafeRing 或SafePlus 型等国外品牌，以及国内生产的空气绝缘的环网柜和SF6环网供电单元。环网柜按结构可分为共箱式和单元型两大类。共箱式环网柜通常由 3至6路负荷开关共箱组成接线方式灵活多样，可以满足不同配电网络节点的需求。由于负荷开关装置和硬母线密闭在同一个不锈钢金属外壳内，具有全绝缘、全密封结构，对环境的适应能力较强，在地下室、户外环网室等运行条件较差的场所得到了较多的应用；单元型环网柜母线、电缆搭接处通常为空气绝缘，因此通常用于地面土建站所等运行条件良好的场所。环网柜的主要优点是：体积小、结构轻、结构紧凑，占地小；安装简单，操作方便，安全可靠、免维护；大多具有电动和手动操作机构，配FIU后即可实现配电自动化，扩展性较强。2故障分类及原因结构特点江苏省电力公司统计了2006---2008 年的环网柜故障，从统计数据来看，这段期间共发生 66起环网柜故障，其中故障的主要位置有：电缆搭 接 处 故 障 25次 (37 ． 88％ ) 、 支 持 绝 缘 子 及 母 线 桩 头 放 电 15次(22．73％) 、气室故障 10次(15 ．15％) 等。具体故障位置分类和所占比例见如表 1所示。表1 配电环网柜故障原因统计(1)PT 、CT故障带有配网自动化接口的环网柜往往配有P1r、CT，以提供开关的操作电源和配网自动化所需的负荷电流等数据信息。配套厂商提供的PT、CT质量差是导致此类故障的主要原因。(2) 避雷器故障环网柜中配套的一些避雷器击穿、爆炸，造成电缆室内相间短路或者电缆头对环网柜外壳放电。(3) 操作...
