酒店太阳能设计方案一汇总

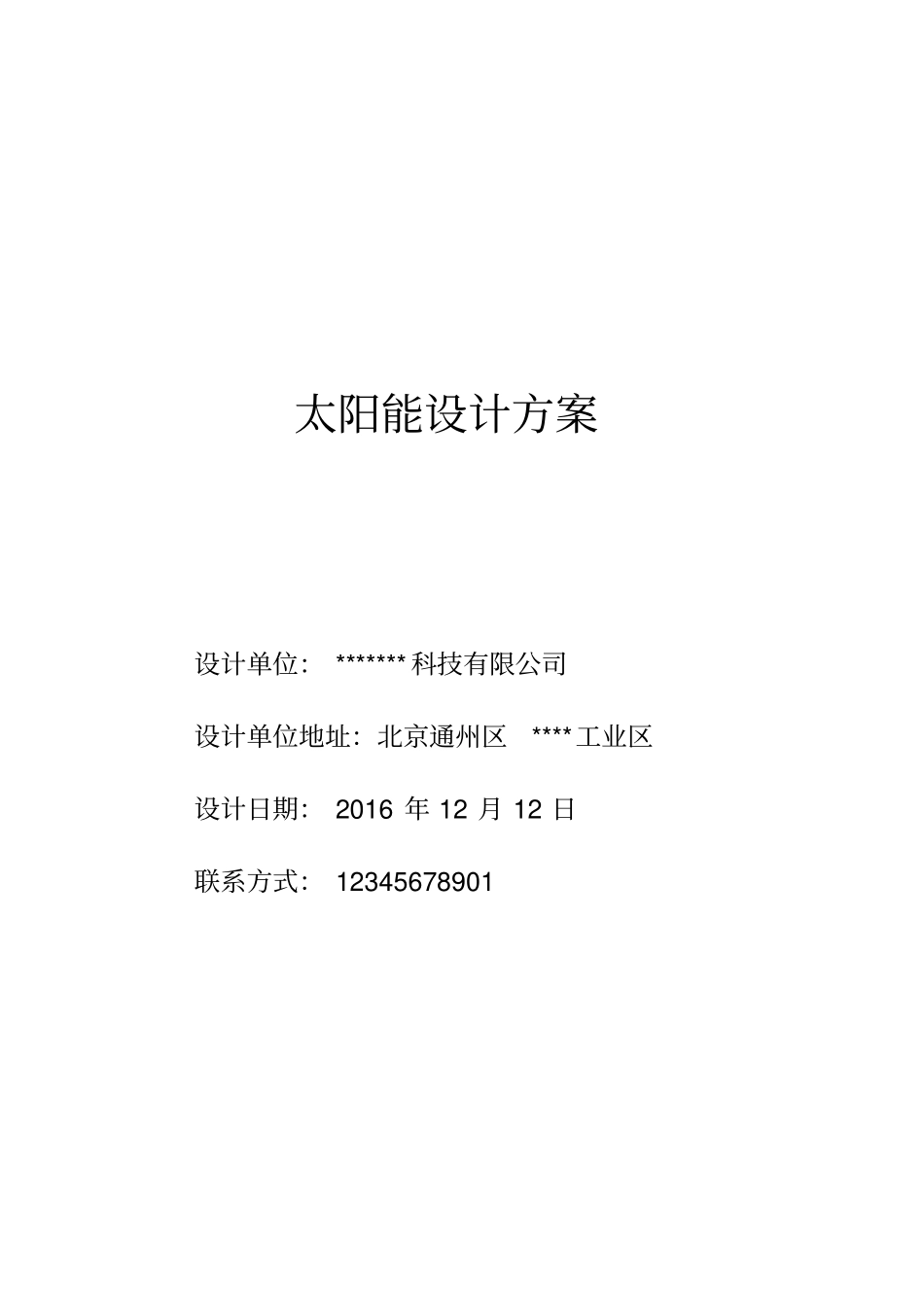

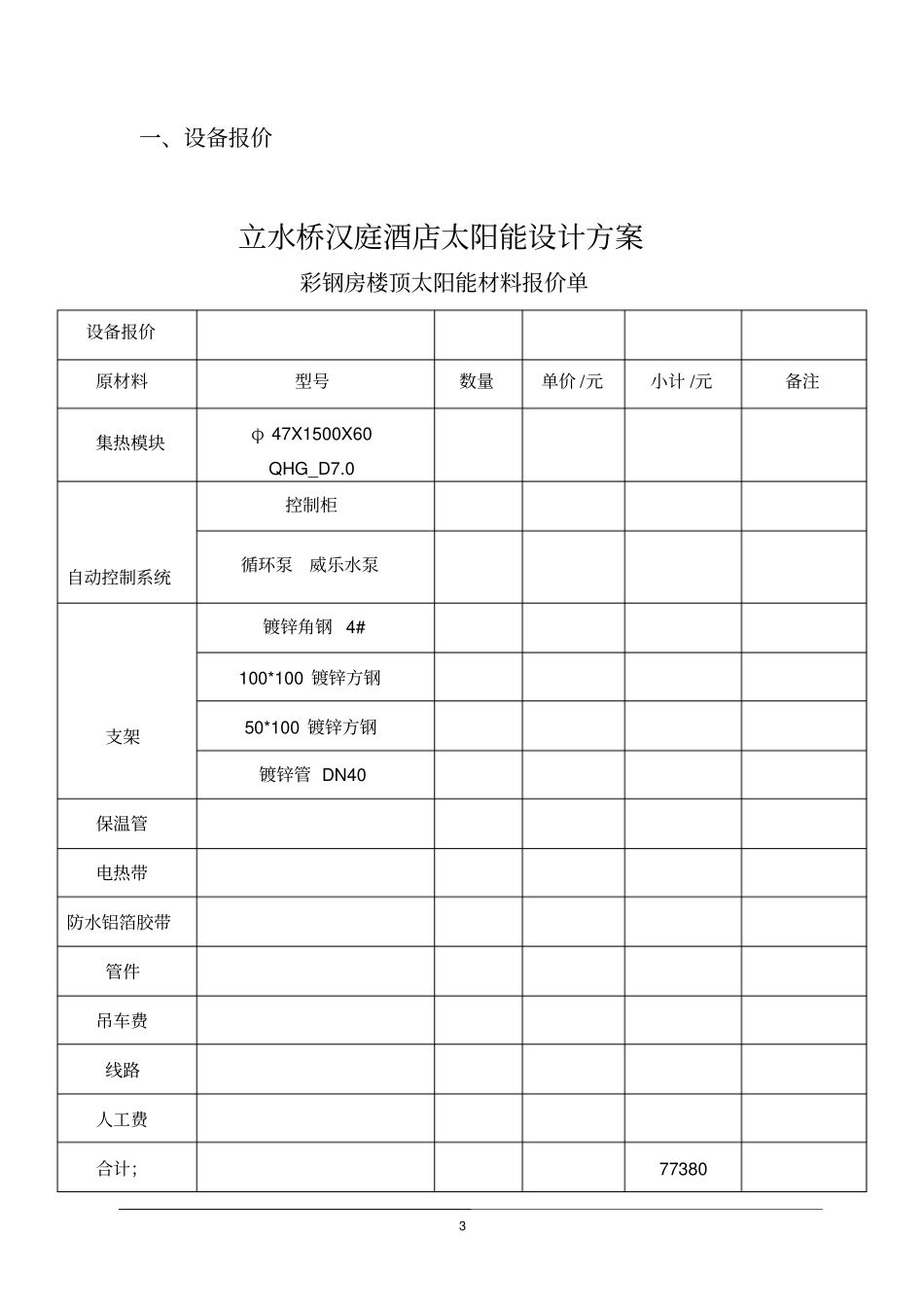

太阳能设计方案设计单位： ******* 科技有限公司设计单位地址：北京通州区****工业区设计日期： 2016 年 12 月 12 日联系方式： 12345678901 2 目录一、工程报价表 ,,,,,,,,,,,,,,,,,,,,,,,,,4 二、售后服务 ,,,,,,,,,,,,,,,,,,,,,,,,,,5 三、设计方案 ,,,,,,,,,,,,,,,,,,,,,,,,,,6 四、太阳能系统工作原理 ,,,,,,,,,,,,,,,,,,,,,8 3 一、设备报价立水桥汉庭酒店太阳能设计方案彩钢房楼顶太阳能材料报价单设备报价原材料型号数量单价 /元小计 /元备注集热模块φ 47X1500X60 QHG_D7.0 自动控制系统控制柜循环泵威乐水泵支架镀锌角钢 4# 100*100 镀锌方钢50*100 镀锌方钢镀锌管 DN40 保温管电热带防水铝箔胶带管件吊车费线路人工费合计；77380 4 大写：柒万柒仟叁佰捌拾元整注： 1、所列管道及保温只包括楼顶和水箱连接部分。2、太阳能设备需要在水箱附近提供不小于60KW 的 35m2 的三箱电源。3、房顶预留冷热水供水节门，管径初步定位DN50，预留回水管节门，管径步定位 DN32. 二、可实现功能：（1）完全无人值守，全自动上水、停止上水功能。（2）24 小时显示太阳能热水系统的水温、水位。（3）正常日照情况下，每天可产45℃— 60℃热水 14 吨。（4）无日照情况下自动电辅助加热，加热到设定温度后，自动停止加热。（5）可实现 365 天使用热水。二、售后服务1、本公司以“优秀设计、优质工程、优良服务”为宗旨，不断向用户提供满意的工程和服务。2、公司设立有 25 个省级办事处， 300 个销售中心， 2000 家销售代理商。根据用户所在行政区域，由所在区域的代理商就近提供服务。3、实行跟踪服务，定期到工程现场巡查。24 小时服务电话，随时服务到场节假日照常服务。4、我方承诺工程交工后，真空管保修3 年，工程主体免费保修3 年，电器设备保修 1 年，终身维修。5、公司免费为用户培训操作、维护人员。6、公司提供 24 小时电话服务，接到报修电话48 小时内服务到位，节假日照常服务。5 手机： *********三、设计方案1、设计依据1、GB50364 民用建筑太阳能热水系统应用技术规范2、GB50015 建筑给水排水设计规范3、GB50242 建筑给水排水及采暖工程施工质量验收规范4、GB50300 建筑工程施工质量验收统一标准5、GB50096 住宅设计规范6、GB50057 建筑物防雷设计规范7、GB50207 屋面工程质量验收规范8、GB50275 压缩机、风机、泵安装工程施工及验收规范9、GB50185 工业设备及管道...
